本设计为职教城污水处理及再生水利用工程施工图图。本工程设计规模按近期2020年确定为700吨/日。

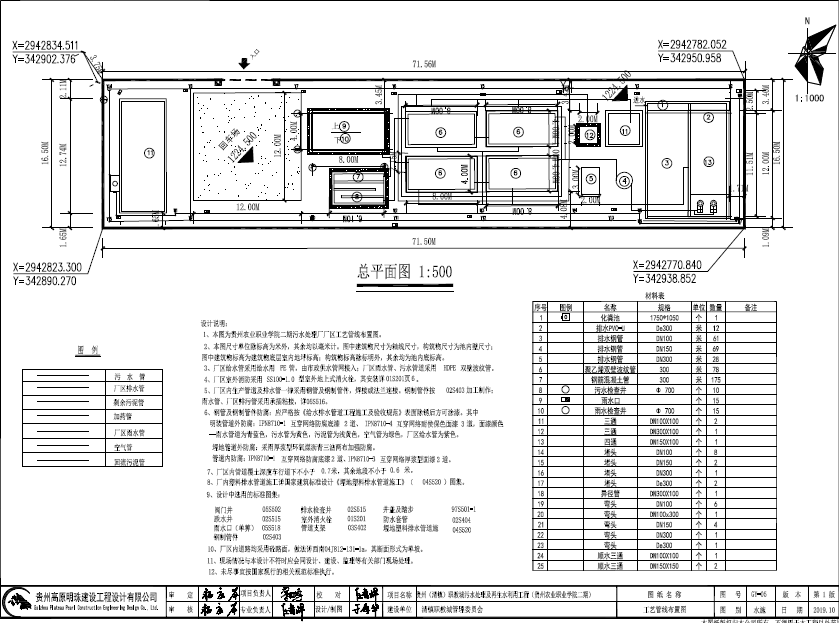

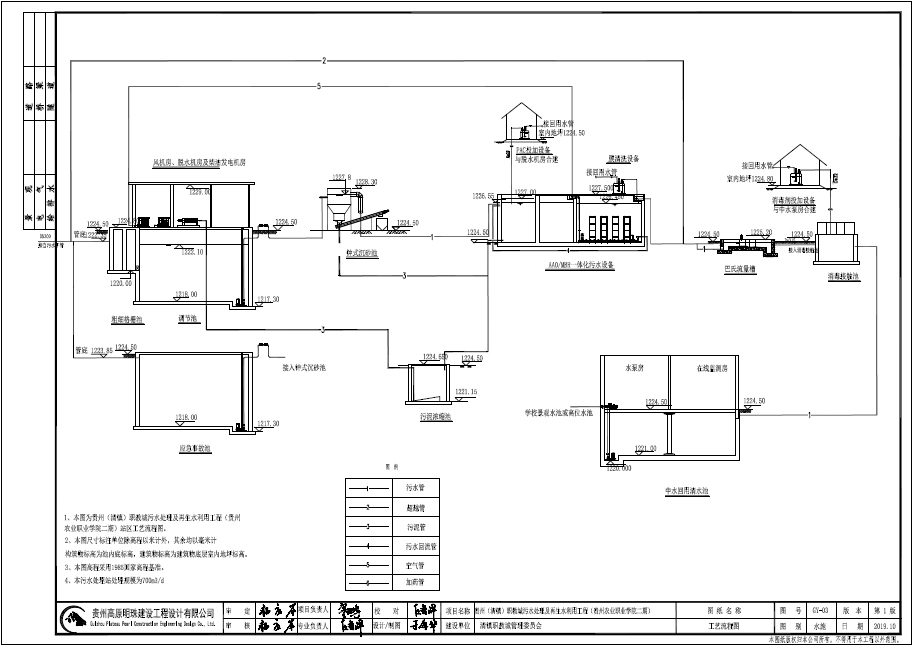

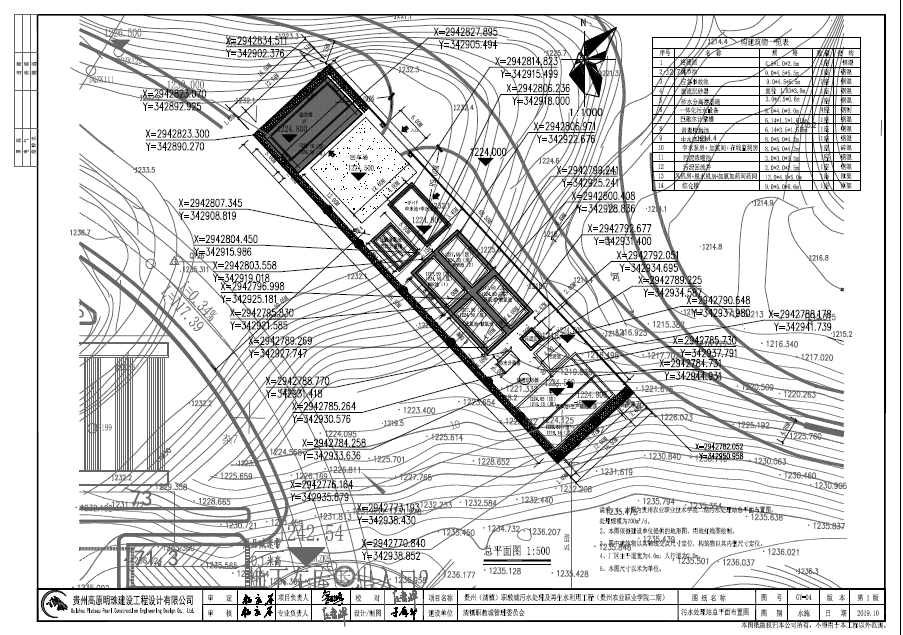

污水处理及再生水利用施工图包括工艺流程图、污水处理站总平面布置图、污水处理站工艺管线布置图、负一层格栅、调节池池顶、池底平面图、负一层格趣、调节池剖面图、潜水泵、搅拌机安装图及设备材料表、一层设备间平剖面图及设备材料表、一层叠螺式脱水机安装图、脱水机房设备材料表、砂水分离器、旋流沉砂器工艺图、砂水分离器、鼓风机基础图、一体化污水设备顶层平面布置图、一体化污水设备底层平面布置图、一体化污水设备立面图
