车间变电所高压进线电缆改造工程 18p

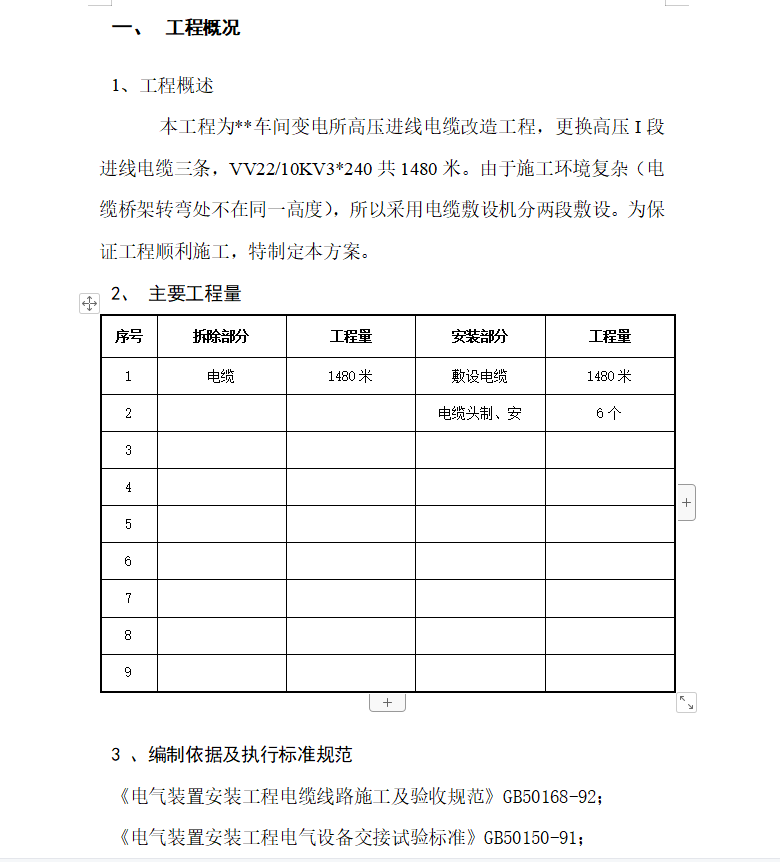

本工程为**车间变电所高压进线电缆改造工程，更换高压I段进线电缆三条，VV22/10KV3*240共1480米。由于施工环境复杂（电缆桥架转弯处不在同一高度），所以采用电缆敷设机分两段敷设。为保证工程顺利施工，特制定本方案。

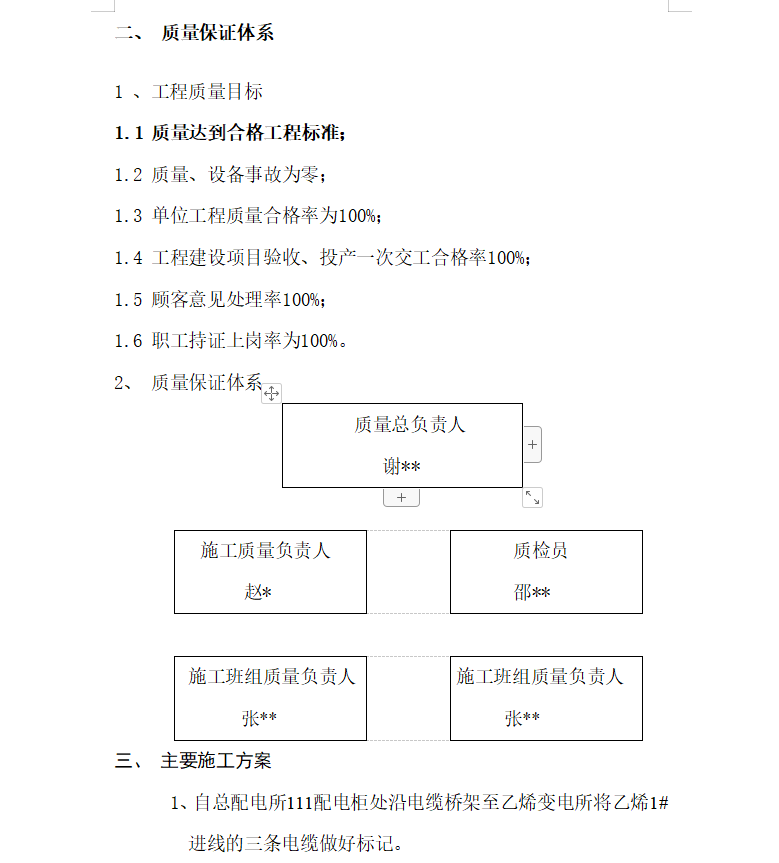

自总配电所111配电柜处沿电缆桥架至乙烯变电所将乙烯1#进线的三条电缆做好标记。电缆在运输装卸过程中，不应使电缆及电缆盘受到损伤。严禁将电缆盘直接由车上推下。滚动电缆盘时必须顺着电缆盘上的箭头指示或电缆的缠紧方向。将电缆敷设机从乙烯变电所沿电缆桥架依次摆放到总配北侧桥架拐弯处，每隔30米左右放置一个，共放置15台，分别固定。每一个电缆桥架转弯处放置一个三角滑轮固定好。
