根据道路方案，左线隧道全长1855.35m；右线隧道全长1885m；隧道断面为单洞两车道。 隧道采用拱形结构，隧道段单侧车行道净宽7m，隧道道路两侧均设置宽0.75m的检修道，检修道下方为电缆槽和排水沟，不设人行道。
隧道断面内轮廓除符合隧道建筑限界的规划外，还应考虑洞内排水，通风照明、防火、监控营运管理等附属设施所需要的空间、地质情况、结构受力、施工方法等，使断面形式及尺寸，达到安全、经济、全理。其内轮廓形式按围岩级别，拟定如下。

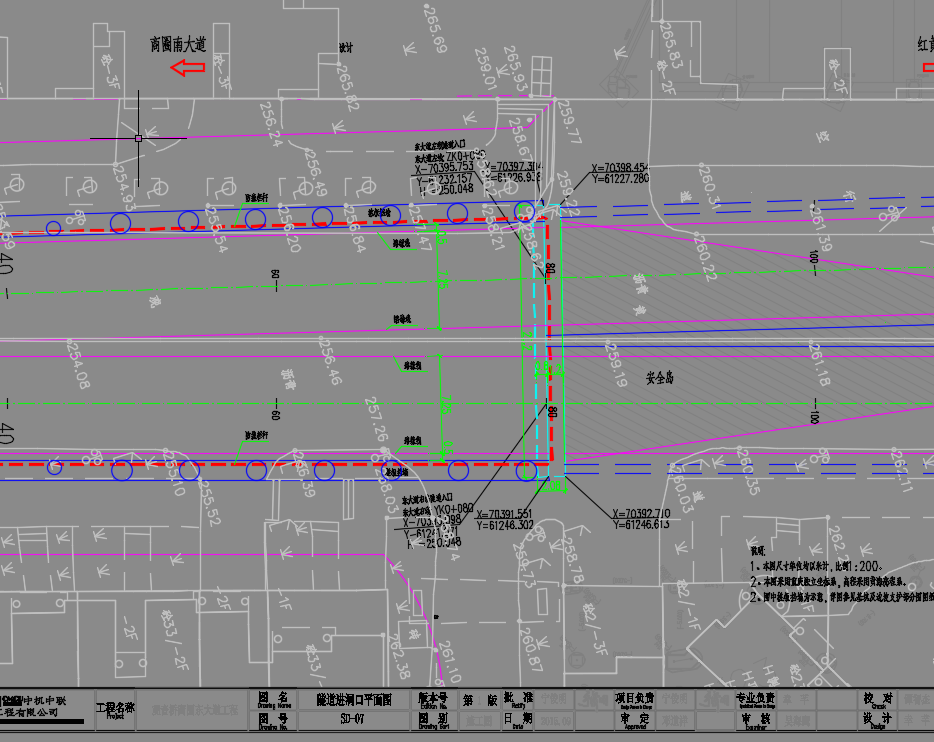

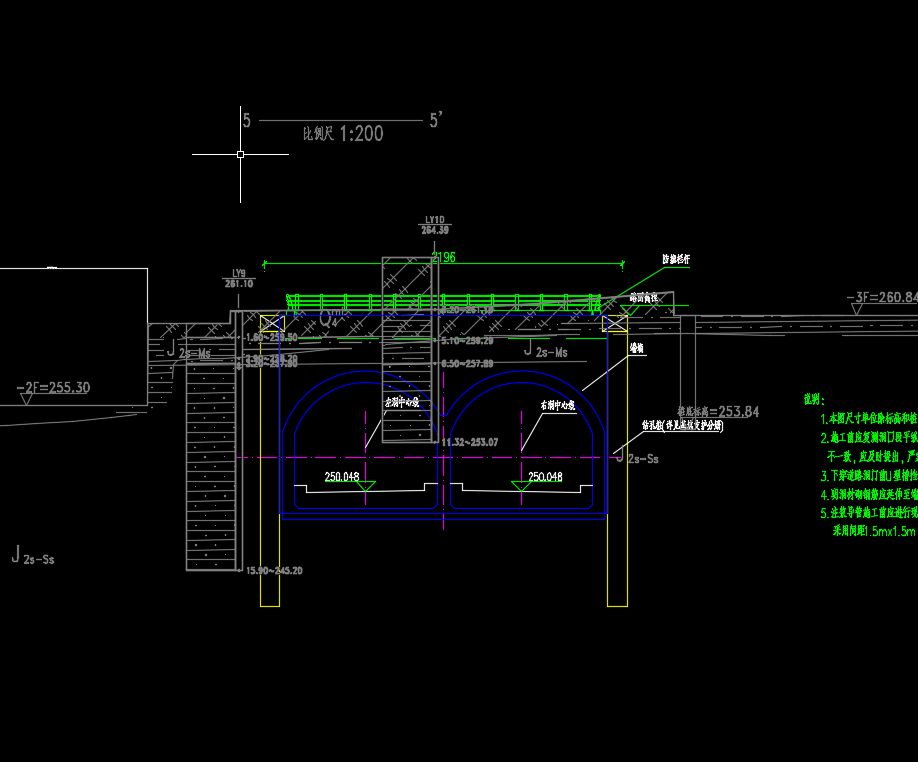

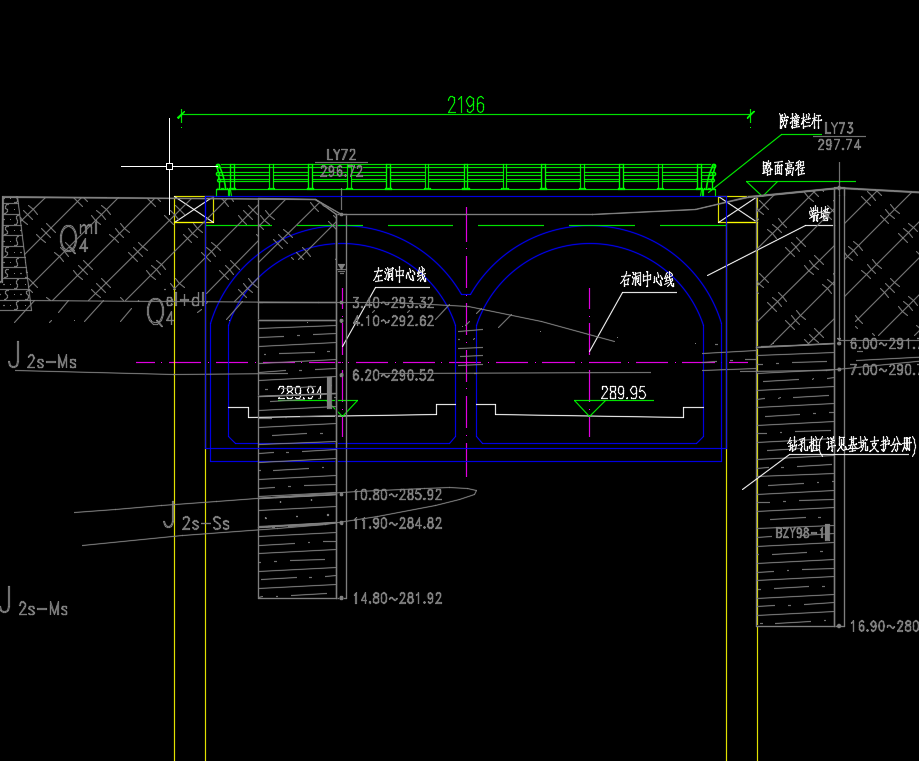

某大道隧道工程施工图纸包括隧道预埋件图纸、路面装饰检测、区位图、大道洞门平面、剖面图、复合式衬砌图、隧道排水图、锚杆堵头墙、横洞部分等。
