隧道为分离式特长隧道，左幅起讫桩号为ZK34+508 ~ZK45+005,全长10497 m,最大埋深约639. 61m,右幅起讫桩号为YK34+530~YK45+015，全长10485m， 最大埋深约639. 07m。隧道左幅进口段平面线形位于圆曲线上圆曲线半径为R-4070m,隧道中间段位于直线上,隧道出口段位于圆曲线L圆曲线半径为R-1810m。隧道右幅进1段平面线形位于圆曲线上圆曲线半径为R=4020m，隧道中间段位于直线上，隧道出口段位于圆曲线上圆曲线半径为R= 1950m.隧道左右幅线间距进口段约20. 9m，出口段约21. 9m。隧道左右幅均为上坡，纵坡均为1. 75%。

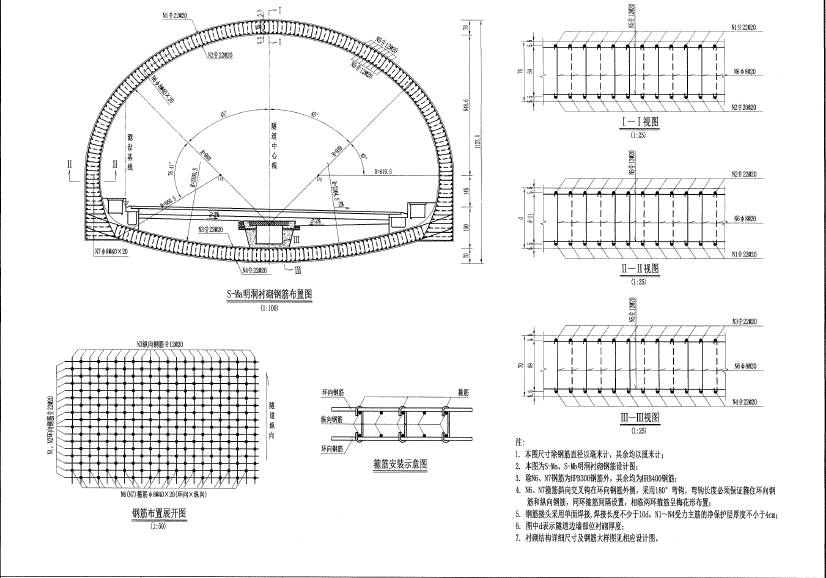

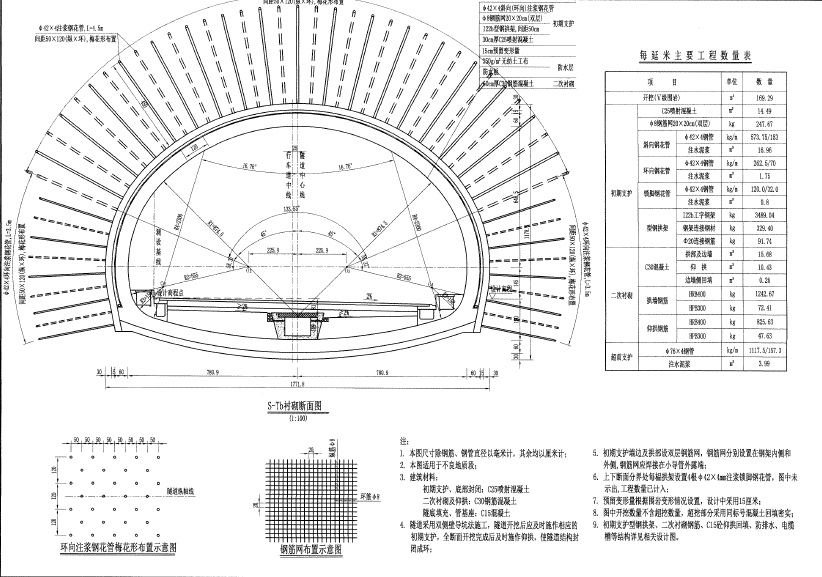

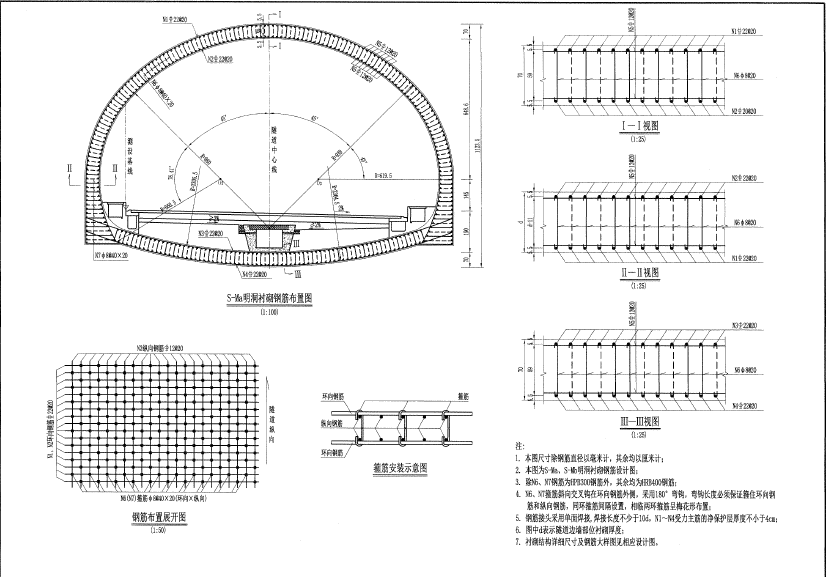

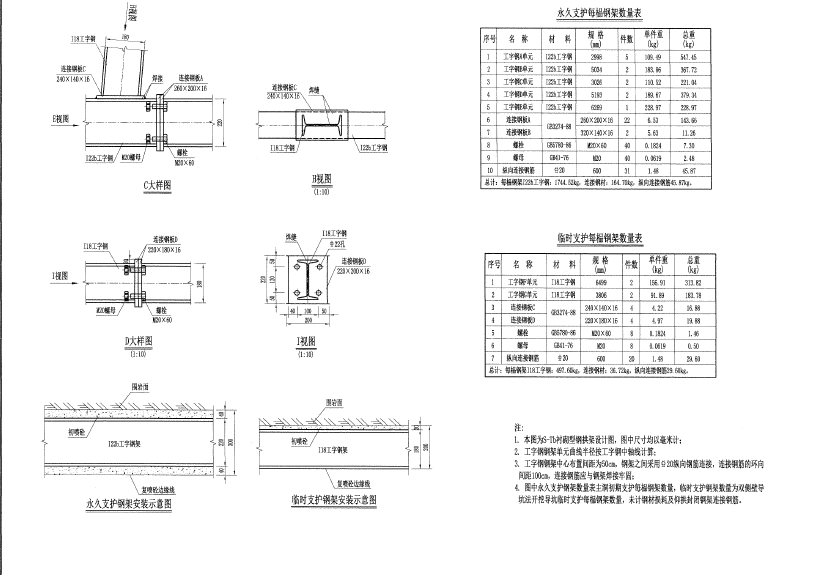

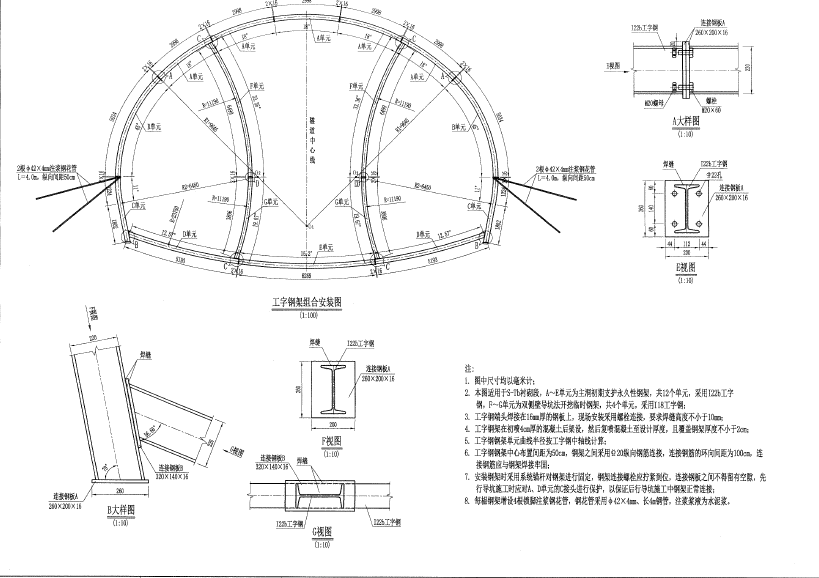

高速公路扩容工程隧道施工图纸包括砌结构设计图、衬砌钢架设计图、衬砌结构设计图、衬砌钢架设计图、二次衬砌钢筋设计图、衬砌钢架设计图、二次衬砌钢筋设计图、衬砌钢架设计图、二次衬砌钢筋设计图、洞口套拱及长管棚设计图、衬砌超前支护设计图、衬砌超前支护设计图
