如何看懂暖通空调图纸（PDF格式）12P

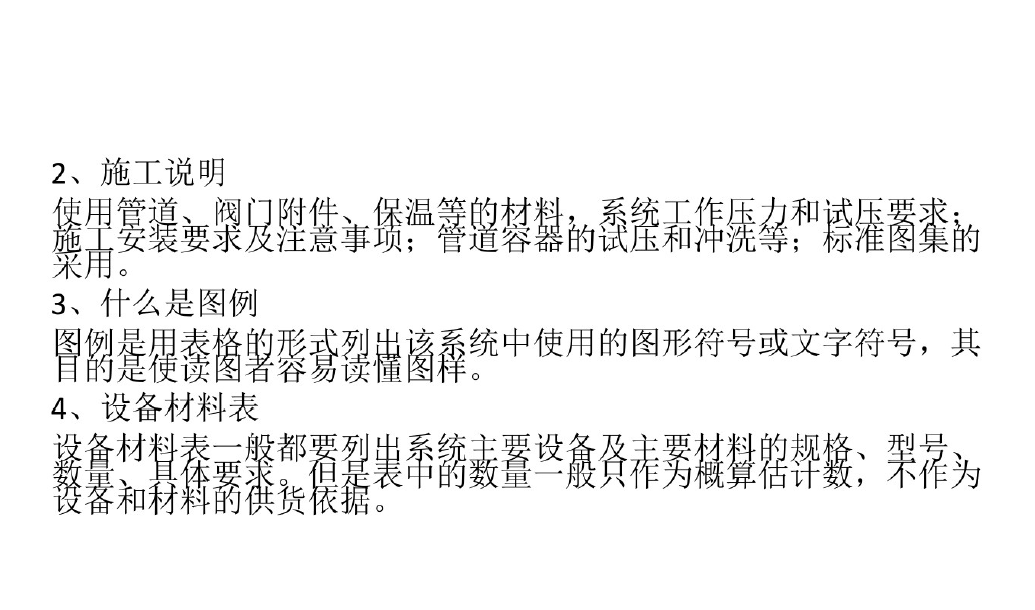

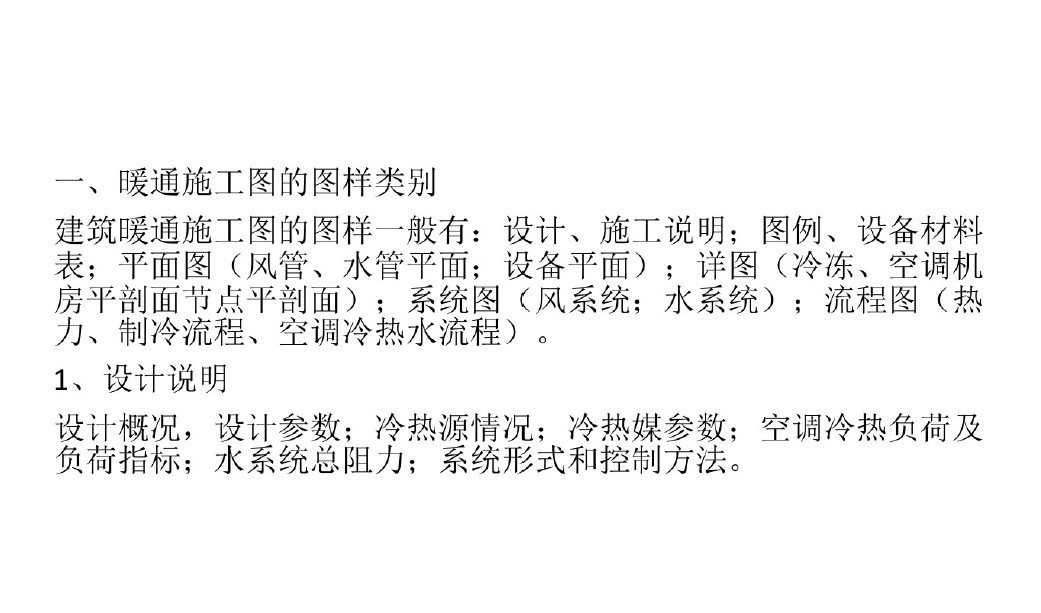

暖通施工图的图样类别:建筑暖通施工图的图样一般有: 设计、施工说明;图例、设备材料表;平面图(风管、水管平面;设备平面) ;详图(冷冻、空调机房平剖面节点平剖面) ;系统图(风系统;水系统) ;流程图(热力、制冷流程、空调冷热水流程)。1、设计说明:设计概况，设计参数;冷热源情况;冷热媒参数;空调冷热负荷及负荷指标;水系统总阻力;系统形式和控制方法。2、施工说明：使用管道、阀门附件、保温等的材料，系统工作压力和试压要求:施工安装要求及注意事项;管道容器的试压和冲洗等; 标准图集的采用。3、什么是图例：图例是用表格的形式烈出该系统中使用的图形符号或文字符号，其目的是使读图者容易读懂图样。4、设备材料表：设备材料表一般都要列出系统主要设备及主要材料的规格、数量、其体要求但是表中的数量一般只痄为概算估许数，不作为设备和材料的供货依据。
