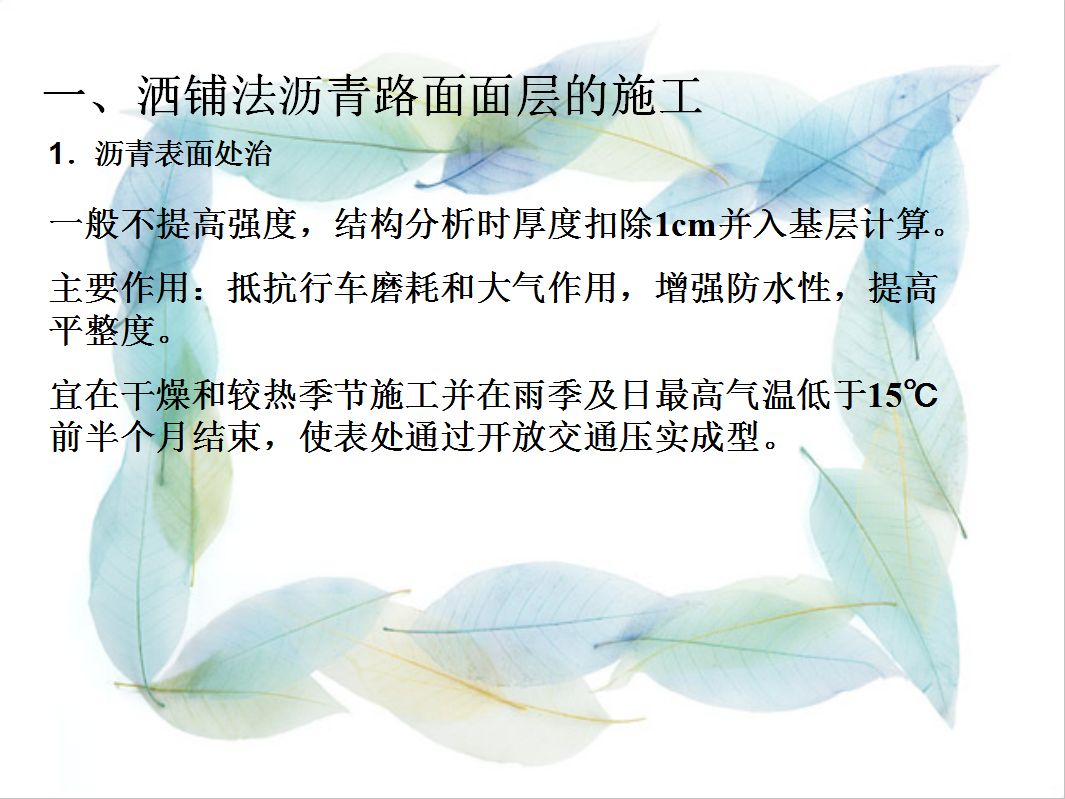

一、洒铺法沥青路面面层的施工
1．沥青表面处治
一般不提高强度，结构分析时厚度扣除1cm并入基层计算。
主要作用：抵抗行车磨耗和大气作用，增强防水性，提高平整度。
宜在干燥和较热季节施工并在雨季及日最高气温低于15℃前半个月结束，使表处通过开放交通压实成型。
材料规格及用量
通常为层铺法施工，分为：
单层式：洒布一次沥青，铺撒一次矿料，厚度1.0～2.0cm。
用作交通量300～500辆/昼夜道路面层和厚沥青路面防滑层。
双层式：洒布两次沥青，铺撒两次矿料，厚度2.0～2.5cm。
用作交通量500～1000辆/昼夜道路和损坏较轻沥青面层加固（或改善、恢复已老化面层）。
三层式：洒布三次沥青，铺撒三次矿料，厚度2.5～3.0cm。
一般作交通量1000～2000辆/昼夜道路面层。
矿料：最大粒径应与处治厚度相等，矿料最大粒径与最小粒径之比不宜大于2，符合粒径要求颗粒含量不宜小于80%。
沥青表处材料规格和用量
施工工序及要求
（1）路面缘石安装在沥青面层施工前完成。
用水泥砂浆、石灰稳定土、二灰土、砂砾等作基础。铺砌路缘石后用水泥砂浆勾缝。
（2）清扫基层：基层矿料大部分外露，保持干燥修补整平，整体强度不足应先补强。
（3）浇透层沥青：为保证沥青面层与非沥青材料基层结合良好，在基层上浇洒乳化沥青（慢裂乳化沥青0.7～1.1L/m2）、煤沥青或液体沥青（中、慢凝沥青）形成的透入基层表面的薄层。
表面致密的半刚性基层宜用渗透性好的较稀的透层沥青。
级配砾石、碎石等粒料基层宜用较稠的透层沥青。
均匀洒布渗入基层一定深度，且不流淌、不形成油膜。
（4）洒布第一次沥青
洒布温度：石油沥青 130℃～170℃
煤沥青 80℃～120℃
乳化沥青常温（温度低破乳成形慢，可加温不超过60℃）
洒布长度与矿料铺撒相配合，避免洒布沥青后等待时间过长时间才铺撒矿料。
（5）铺撒第一次矿料使用乳化沥青，矿料撒布必须在破乳前完成。
（6）碾压：6～8t钢筒压路机从路边碾压至路中心，再从另一侧碾压至路中心。每次轮迹重叠30cm，碾压3～4遍。
（7）第二层、第三层施工：8～10t压路机
（8）初期养护：乳化沥青表处待破乳后水分蒸发并基本成形后方可通车，其它处治碾压结束后开放交通，专人指挥行车全幅宽度均匀碾压，加速反油成型（不超过20Km/h）。对局部泛油、松散及时处理。
