中央空调水系统设计详解（PDF格式）89P

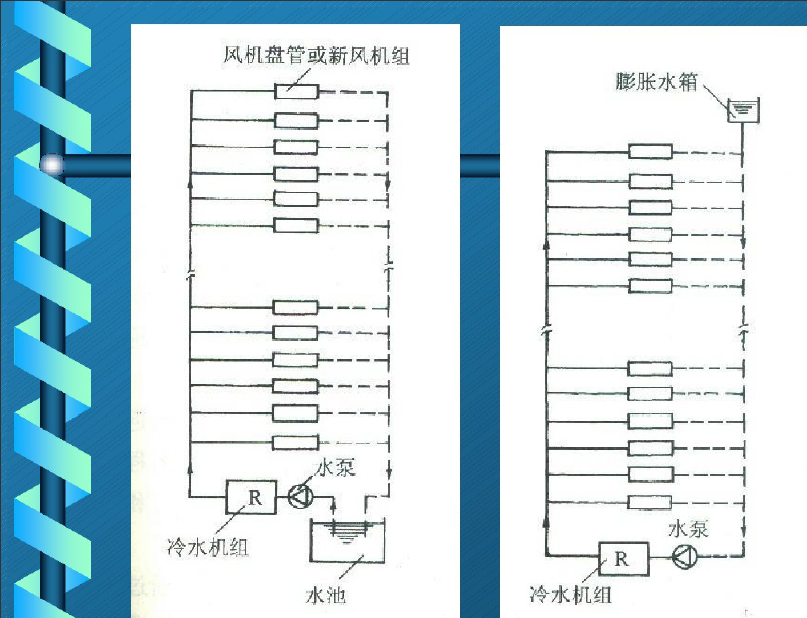

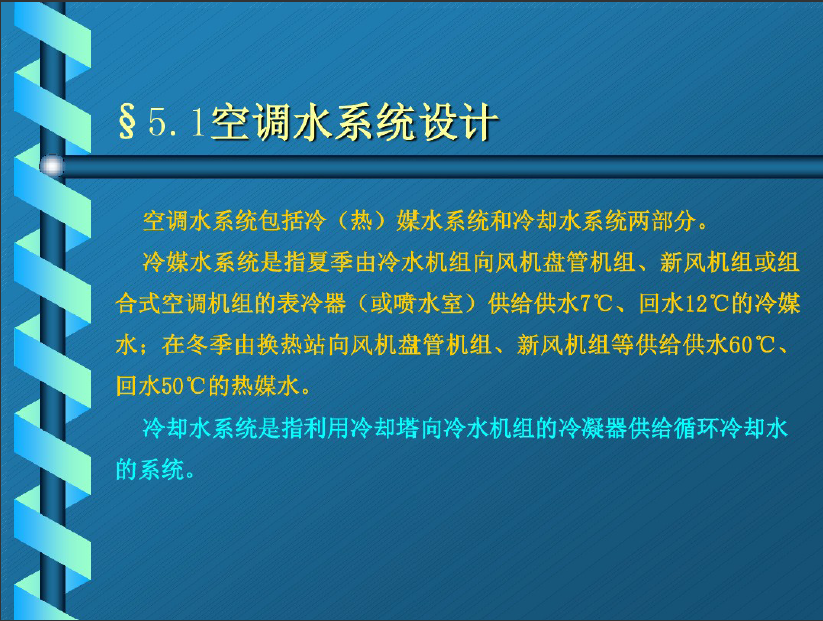

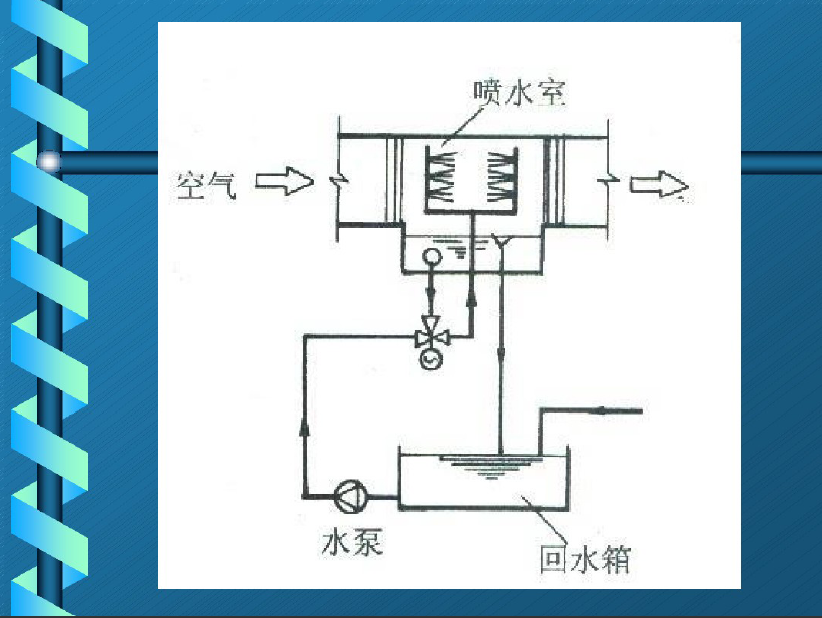

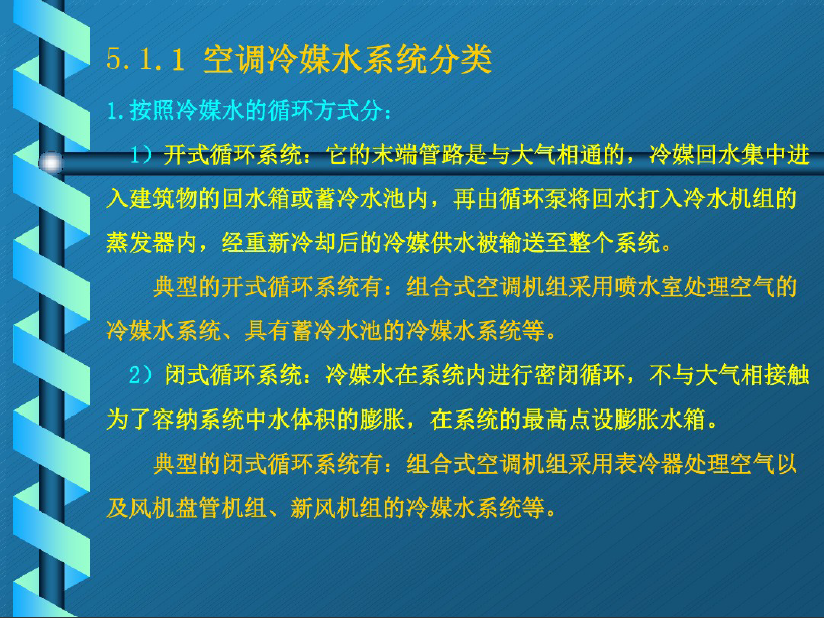

空调水系统包括冷(热)媒水系统和冷却水系统两部分。冷媒水系统是指夏季由冷水机组向风机盘管机组、新风机组或组合式空调机组的表冷器(或喷水室)供给供水7°C、回水12C的冷媒水;在冬季由换热站向风机盘管机组、新风机组等供给供水60°C、回水50C的热媒水。冷却水系统是指利用冷却塔向冷水机组的冷凝器供给循环冷却水的系统。按照冷媒水的循环方式分:1)开式循环系统:它的末端管路是与大气相通的，冷媒回水集中进入建筑物的回水箱或蓄冷水池内，再由循环泵将回水打入冷水机组的蒸发器内，经重新冷却后的冷媒供水被输送至整个系统。典型的开式循环系统有:组合式空调机组采用喷水室处理空气的冷媒水系统、具有蓄冷水池的冷媒水系统等。2)闭式循环系统:冷媒水在系统内进行密闭循环，不与大气相接触为了容纳系统中水体积的膨胀，在系统的最高点设膨胀水箱。典型的闭式循环系统有:组合式空调机组采用表冷器处理空气以及风机盘管机组、新风机组的冷媒水系统等。
