公路桥梁改造工程贝雷挂篮计算书 31P

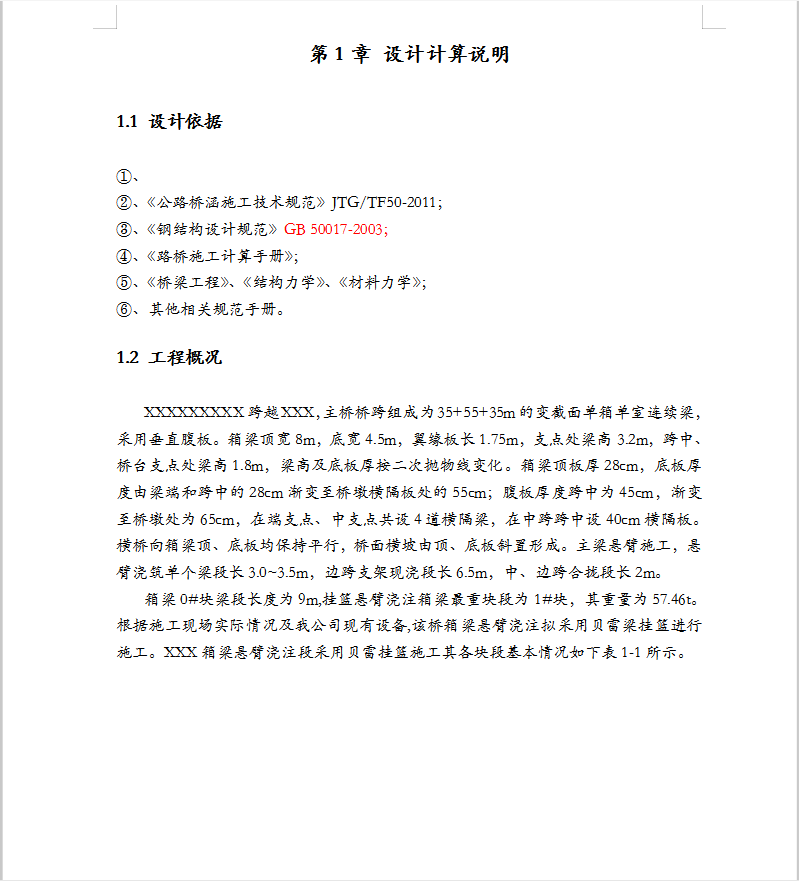

XXXXXXXXX跨越XXX，主桥桥跨组成为35+55+35m的变截面单箱单室连续梁，采用垂直腹板。箱梁顶宽8m，底宽4.5m，翼缘板长1.75m，支点处梁高3.2m，跨中、桥台支点处梁高1.8m，梁高及底板厚按二次抛物线变化。箱梁顶板厚28cm，底板厚度由梁端和跨中的28cm渐变至桥墩横隔板处的55cm；腹板厚度跨中为45cm，渐变至桥墩处为65cm，在端支点、中支点共设4道横隔梁，在中跨跨中设40cm横隔板。横桥向箱梁顶、底板均保持平行，桥面横坡由顶、底板斜置形成。主梁悬臂施工，悬臂浇筑单个梁段长3.0~3.5m，边跨支架现浇段长6.5m，中、边跨合拢段长2m。

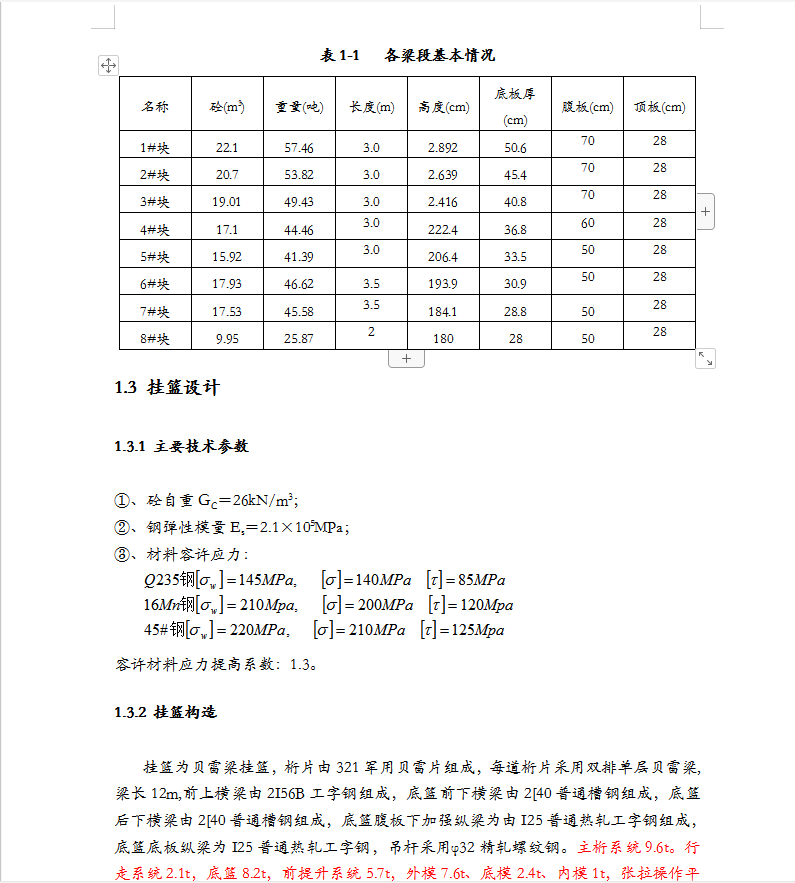

箱梁0#块梁段长度为9m,挂篮悬臂浇注箱梁最重块段为1#块，其重量为57.46t。根据施工现场实际情况及我公司现有设备,该桥箱梁悬臂浇注拟采用贝雷梁挂篮进行施工。XXX箱梁悬臂浇注段采用贝雷挂篮施工其各块段基本情况如下表1-1所示。
