暖通空调及水工程管道安装工程识图课件（PDF格式）169P

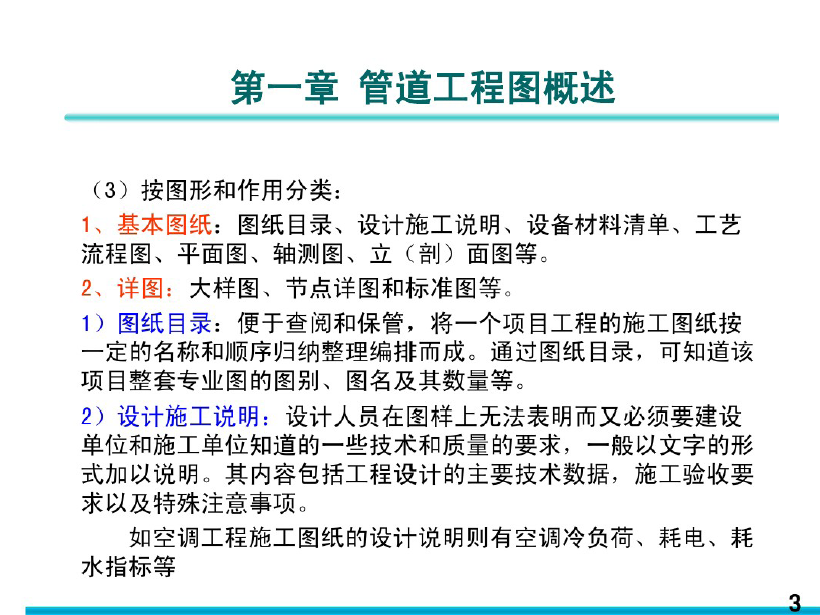

管道工程图的分类：(1)按工程项目性质分类:工业管道工程图:为生产输送介质，为生产服务的管道系统;卫生管道工程图:为生活或改善劳动卫生条件而输送介质的管道属于建筑安装工程领域。本课程的管道工程图识图章节学习以卫生管道工程图为主。(2)按专业分类:在建筑安装工程范围内卫生管道工程图又可分为建筑给水排水管道、供暖管道、燃气管道、通风与空调管道等。(3)按图形和作用分类:1、基本图纸:图纸目录、设计施工说明、设备材料清单、工艺流程图、平面图、轴测图、立(剖)面图等。2、详图:大样图、节点详图和标准图等。1)图纸目录:便于查阅和保管，将一个项目工程的施工图纸按一定的名称和顺序归纳整理编排而成。通过图纸目录，可知道该项目整套专业图的图别、图名及其数量等。2)设计施工说明:设计人员在图样上无法表明而又必须要建设单位和施工单位知道的一些技术和质量的要求，一般以文字的形式加以说明。其内容包括工程设计的主要技术数据，施工验收要

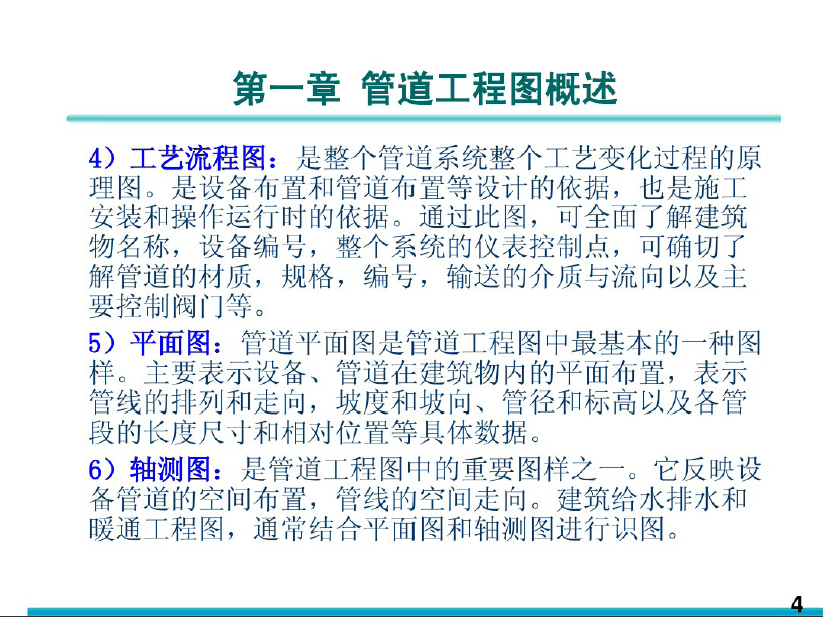

求以及特殊注意事项。如空调工程施工图纸的设计说明则有空调冷负荷、耗电、耗水指标等.
