钢筋混凝土拱涵全套标准图

1、 本参考图拱涵适用于单孔涵洞，分3种型式：通道拱涵、过水拱涵、过人兼过水拱涵。涵洞净高H0为2.0m的拱涵仅作为过水拱涵使用。
2、 本图册拱涵主要适用于填土高度较大、地基条件好（地基承载力基本容许值[fa0]≥400kPa），同时建筑高度不受限的涵洞，不适用于土质地基。
3、 若为岩石地基，可考虑采用分离式基础，需结合具体项目另行设计。

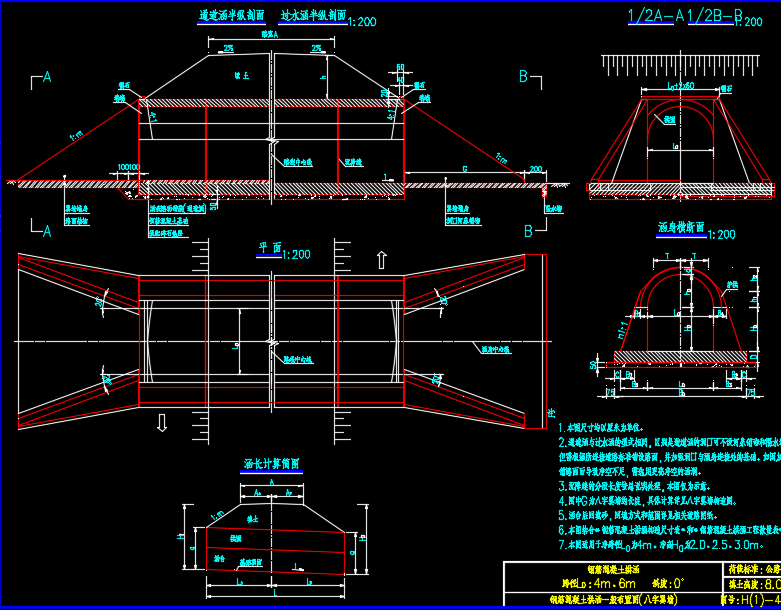

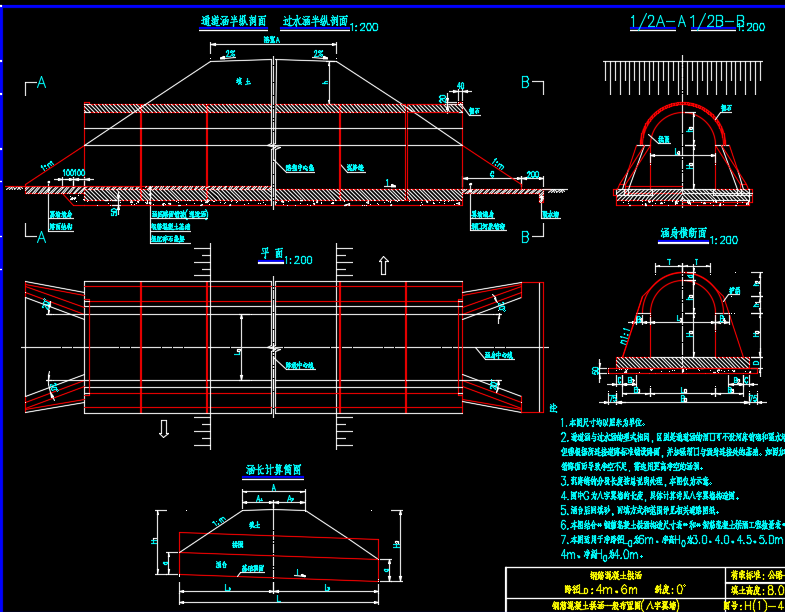

4、 对于净跨径L0为4m且净高H0为2.0、2.5、3.0的拱涵，洞口设置端墙挡土，八字墙顶面与帽石底面齐平；对于其他净跨径和净高的拱涵，通过延伸涵洞长度以降低八字墙墙高，取消端墙，设置弧形帽石，八字墙顶面与端墙顶面齐平。详见一般布置图。

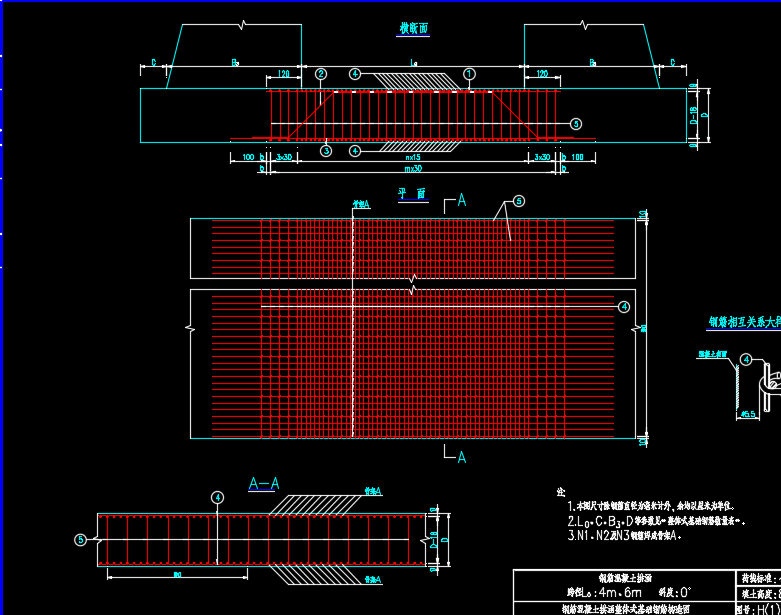

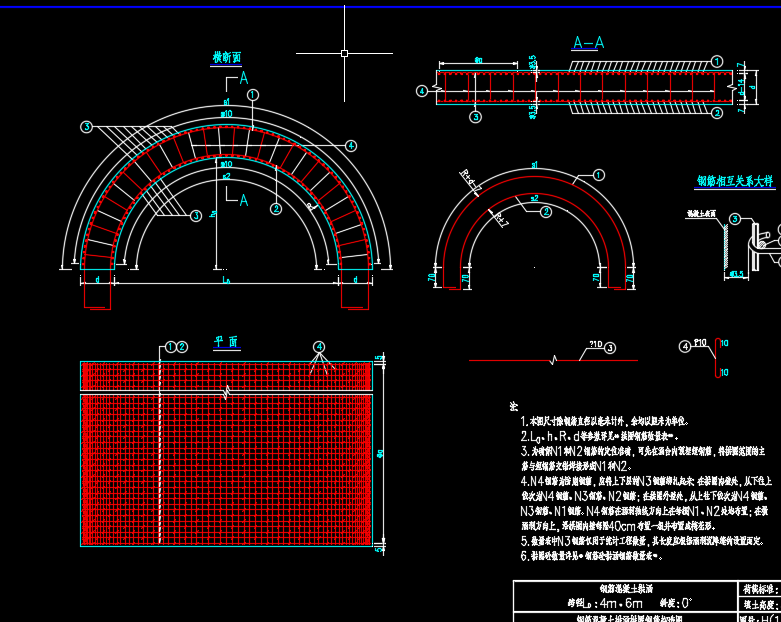

钢筋混凝土拱涵标准图全套图纸包括钢筋混凝土拱涵水力计算表、钢筋混凝土拱涵一般布置图(八字翼墙)(0°)、钢筋混凝土拱涵构造尺寸表、钢筋混凝土拱涵工程数量表、钢筋混凝土拱涵拱圈钢筋构造图、钢筋混凝土拱涵整体式基础钢筋构造图、钢筋混凝土拱涵八字翼墙洞口构造图、钢筋混凝土拱涵八字翼墙尺寸及数量表、钢筋混凝土拱涵沉降缝、防水构造图
