9层办公楼给排水施工图纸（含PDF格式）

本项目位于xxx。本工程地上9层，地下3层,建筑面积共12.76万m2,高度44.95米。主要功能包括:办公、车库等功能.本建筑性质为二类高层公共建筑。
本设计范围建筑物内的给水，排水和消防灭火设计,各管道做到出建筑外墙1m或闸门井，检查井处。
厨房给排水，雨水净化,绿化喷灌,虹吸雨水系统,大空间智能型主动喷水灭火系统,气体灭火系统。厨房设备灭火装置等及设备管道抗震支撑设施为二次设计内容,待设备采购招标后由中标专业公司负责进行深化设计.提供设备和安装、调试、试运转、验收等

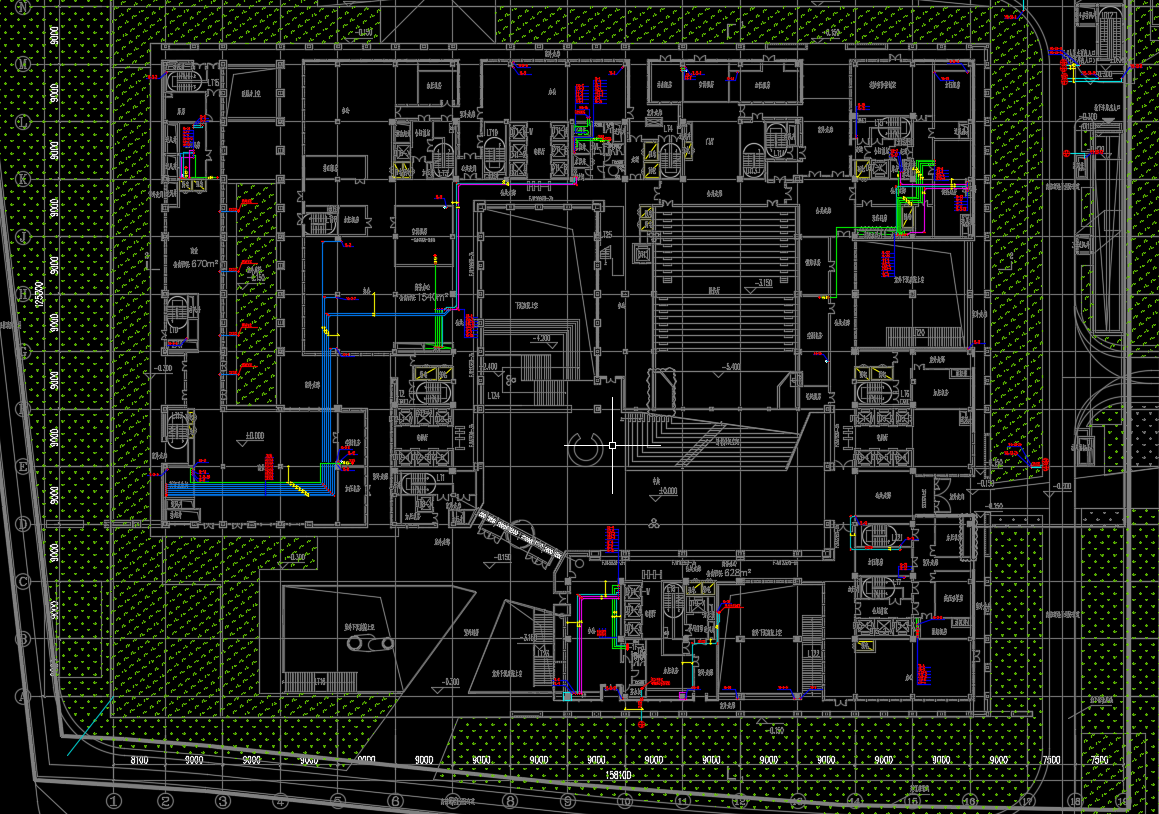

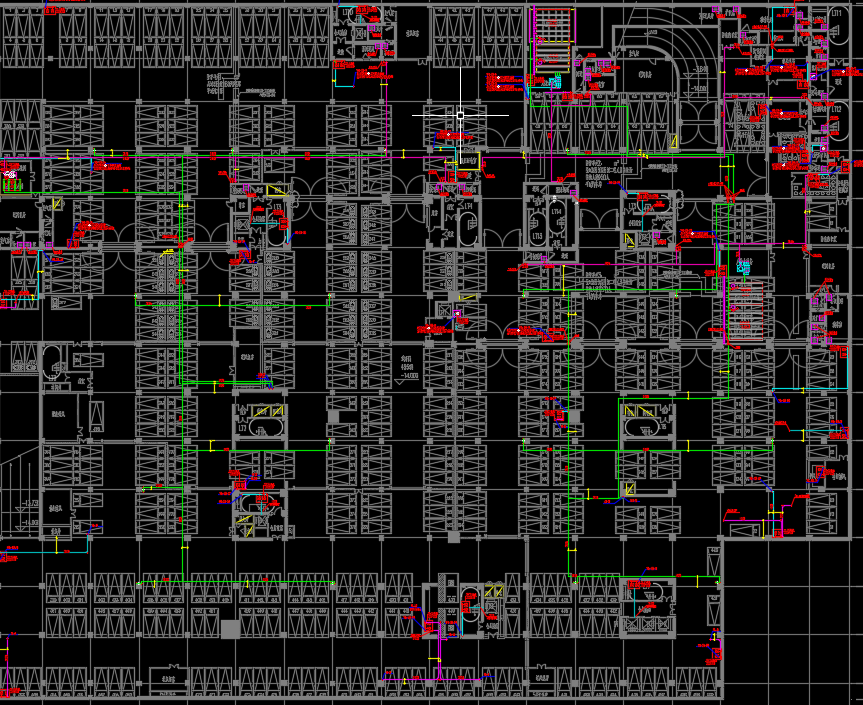

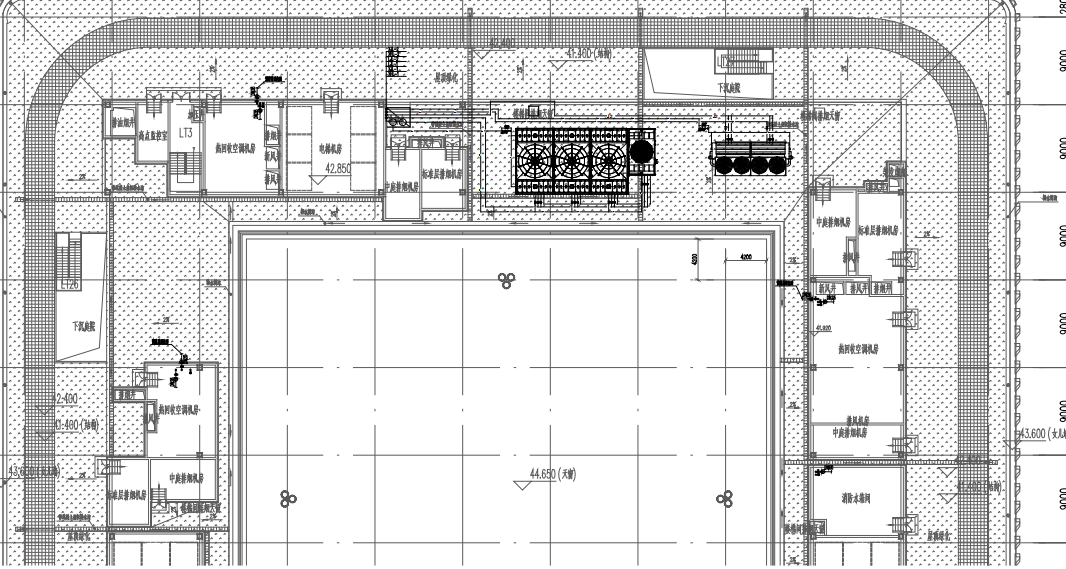

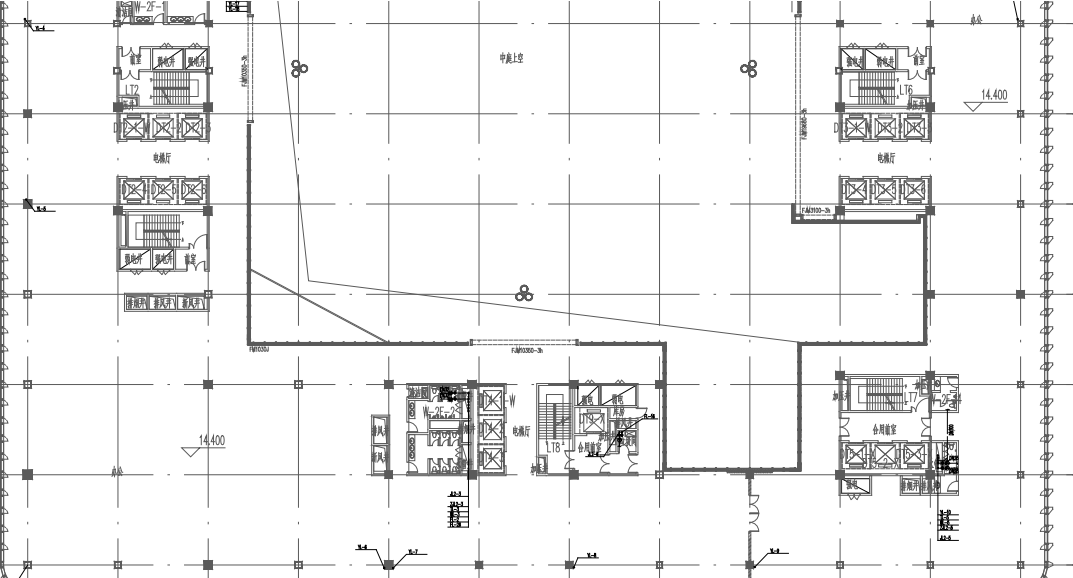

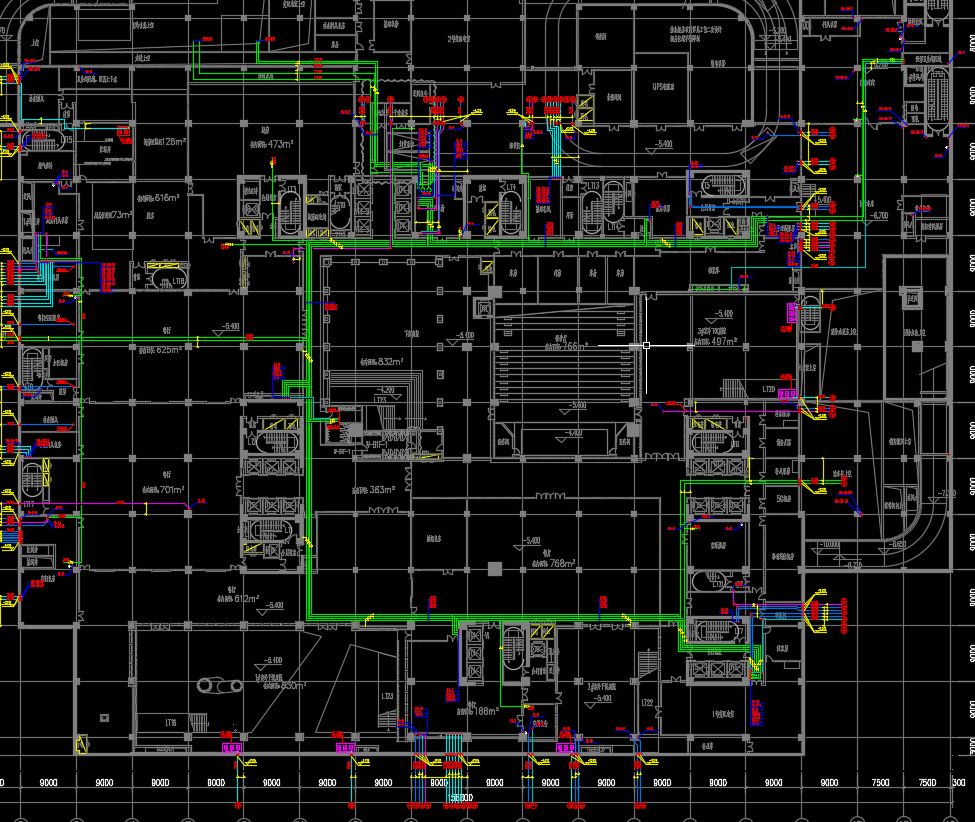

9层办公楼给排水施工图纸包括了地下三层给排水平面图、一层给排水平面图、给水系统图水施、排水系统图、给水泵房详图、卫生间详图、冷却塔详图、消防泵房详图、消防平面图等。
