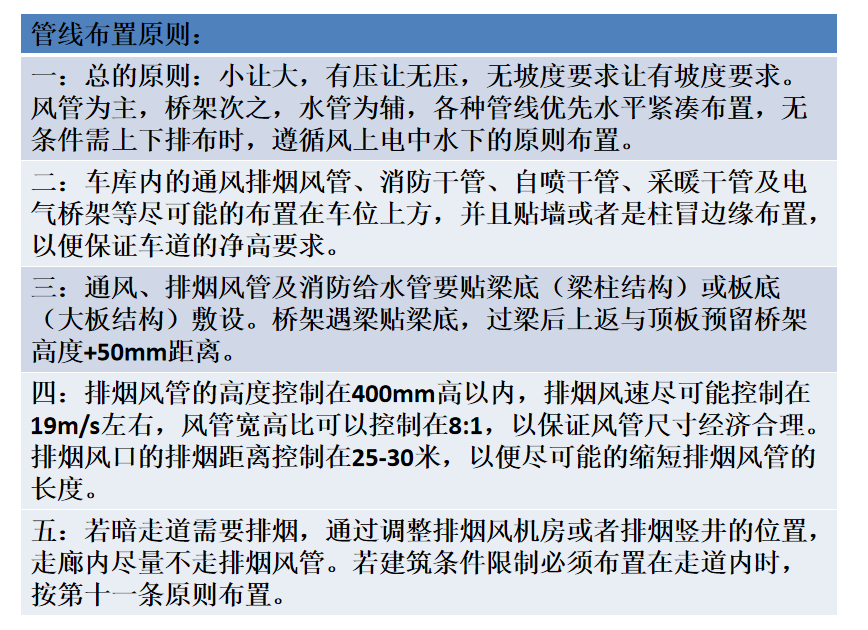

管线布置原则，总的原则：小让大，有压让无压，无坡度要求让有坡度要求。风管为主，桥架次之，水管为辅，各种管线优先水平紧凑布置，无条件需上下排布时，遵循风上电中水下的原则布置。

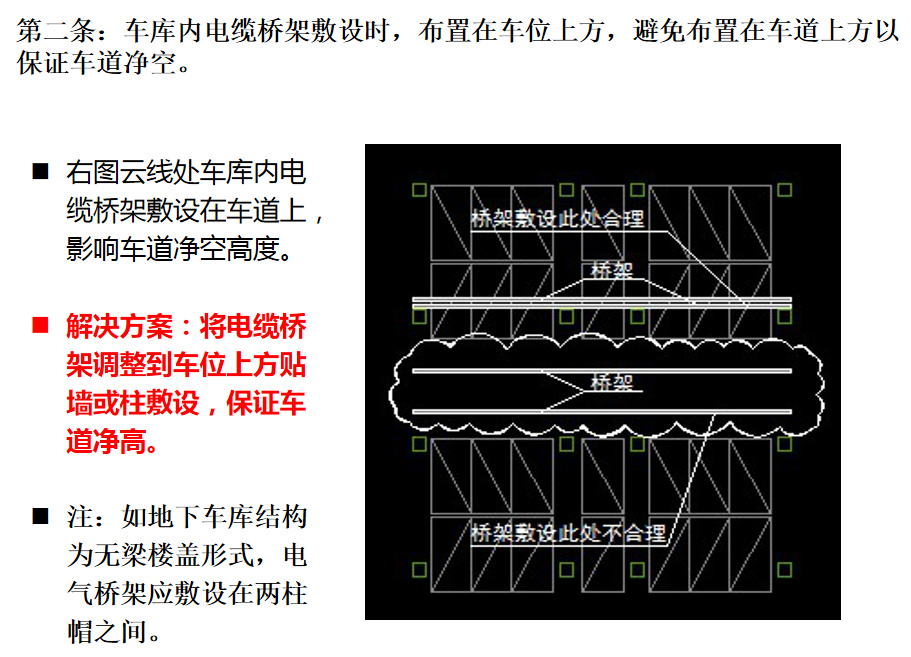

车库内的通风排烟风管、消防干管、自喷干管、采暖干管及电气桥架等尽可能的布置在车位上方，并且贴墙或者是柱冒边缘布置，以便保证车道的净高要求。
通风、排烟风管及消防给水管要贴梁底（梁柱结构）或板底（大板结构）敷设。桥架遇梁贴梁底，过梁后上返与顶板预留桥架高度+50mm距离。
