导体载流量和运行温度计算 14P

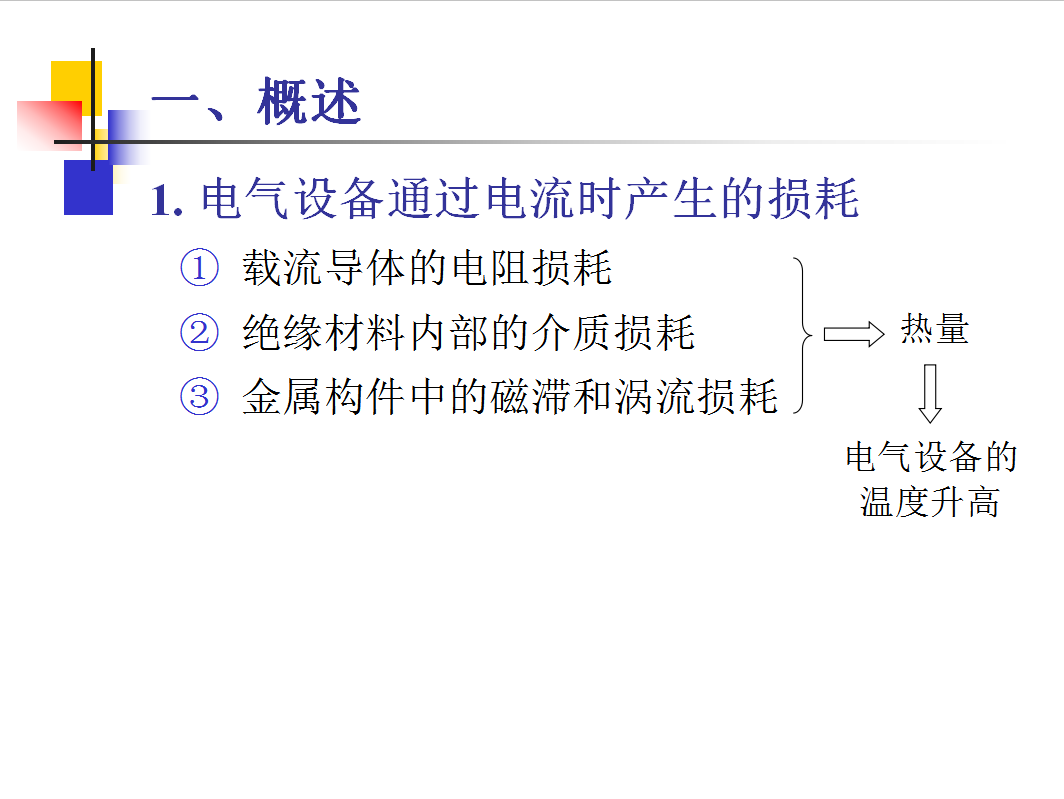

1. 电气设备通过电流时产生的损耗
载流导体的电阻损耗
绝缘材料内部的介质损耗
金属构件中的磁滞和涡流损耗
2. 发热对电气设备的影响
绝缘性能降低：
温度升高 => 有机绝缘材料老化加快
机械强度下降：
温度升高 => 材料退火软化
接触电阻增加：
温度升高 => 接触部分的弹性元件因退火而压力降低，同时接触表面氧化，接触电阻增加，引起温度继续升高，产生恶性循环

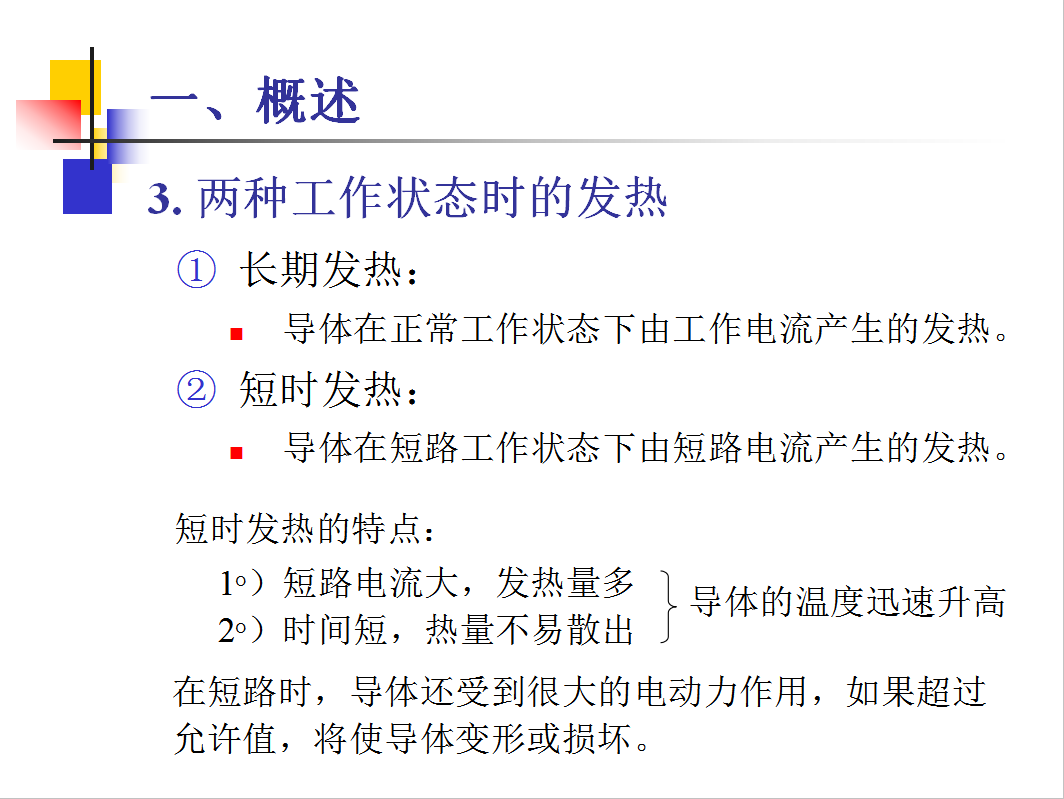

3. 两种工作状态时的发热
长期发热：
导体在正常工作状态下由工作电流产生的发热。
短时发热：
导体在短路工作状态下由短路电流产生的发热。
短时发热的特点：
1o）短路电流大，发热量多
2o）时间短，热量不易散出
在短路时，导体还受到很大的电动力作用，如果超过允许值，将使导体变形或损坏。
4. 最高允许温度
正常时：
+70℃；
计及日照+80℃；
表面镀锡+85℃。
短路时：
硬铝及铝锰合金+200℃；
硬铜+300℃。
