建筑给水排水及采暖施工图设计 163P

建筑给排水施工图的线宽b应根据图纸的类别、比例和复杂程度确定。一般线宽b宜为0.7mm或1.0mm。

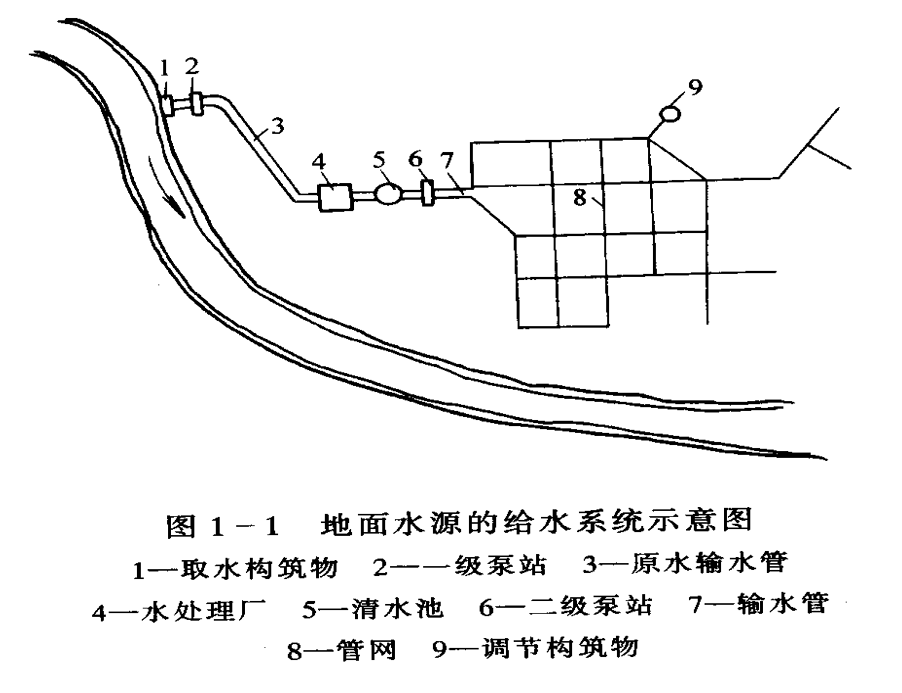

室外给水工程的基本任务：从天然水源取水，并将原水净化到所要求的水质标准后经输配水管网系统送至用户。
组成：取水工程、净水工程、输配水工程和泵站等。
城市排水工程是用来收集、输送、处理、利用和排放城市污水和降水的综合设施。
任务：选择污水和降水的出路，收集、输送污水和降水，合理处理后排放或再利用，保护城市水环境。
污水的分类：生活污水（人们在日常生活中使用过的水
工业废水（各种生产过程中排出的污水和废水）
降水（雨雪水）
城市污水排水系统组成：室内管网系统和设备、室外管网系统、污水泵站以及污水处理厂等。

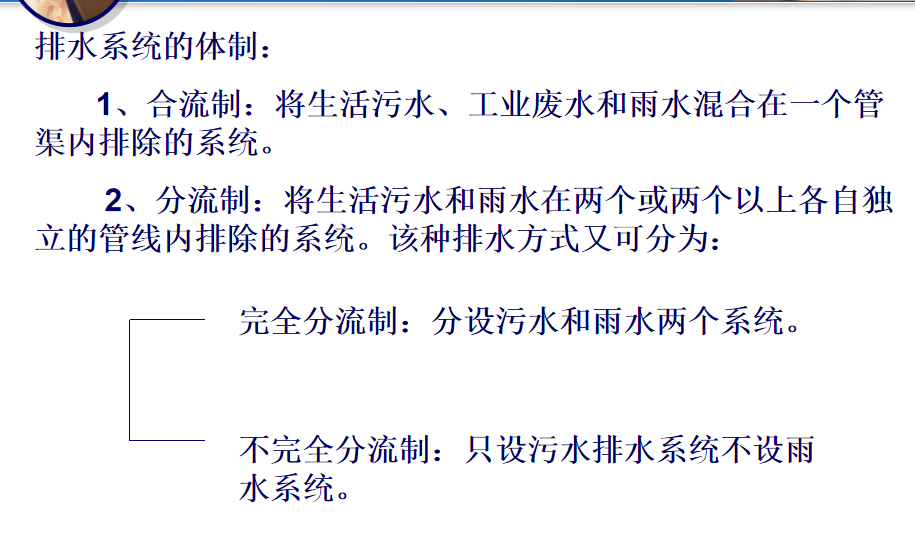

排水系统的体制：
1、合流制：将生活污水、工业废水和雨水混合在一个管渠内排除的系统。
2、分流制：将生活污水和雨水在两个或两个以上各自独立的管线内排除的系统。该种排水方式又可分为：
完全分流制：分设污水和雨水两个系统。 不完全分流制：只设污水排水系统不设雨水系统。
建筑给水系统分类：生活给水系统：
为住宅、公共建筑和工业企业内人员提供饮用、盥洗等生活上的用水。
生产给水系统：为生产工艺提供所要求的用水。
消防给水系统：为民用建筑、大型公共建筑以及某些生产厂房、仓库的消防系统的消防设备提供用水。
