农村公路改扩建工程施工图纸

本项目为xx镇xx路改建工程，全长920.000m。全线无桥梁，设置涵洞3道
本项目路线布设主要依据方案研究所确定的路线走廊和控制点，结合1:500地形图进行定线。路线布设时，首先合理灵活掌握平纵面设计标准，根据沿线工程地质条件、断裂构造带影响、现有道路及河流等地物实际情况及环境保护的要求，紧紧围绕“安全、耐久、节约和和谐”的设计宗旨，在DTM三维地模上利用道路辅助设计软件进行平、纵、横设计并反复调整，选择合适的线位和路基断面型式，合理布设结构物，严格控制路基填挖高度；使平纵面线形设计流畅、公路构造物与自然环境和谐协调；以相对经济的工程造价，取得尽可能好的社会综合效益和提供较高的服务水平，充分体现等级公路安全、经济、快速、舒适的使用特点。
1）在路线比选过程中把地质勘察作为工作重点，路线布设尽量绕避大的不良地质区域；
2）合理运用路线平、纵技术指标。注意平、纵线形配合，力求路线平面顺适，纵坡均衡，横向合理，视觉良好。
3）严格控制填挖高度，尽量避免大填大挖，减少对环境的破坏，合理确定工程方案。
4）充分考虑公路建后的运营安全性。
5）尽可能适应城镇、路网、水利设施等的规划要求。尽量少占良田，减少拆迁，远离环境敏感区。

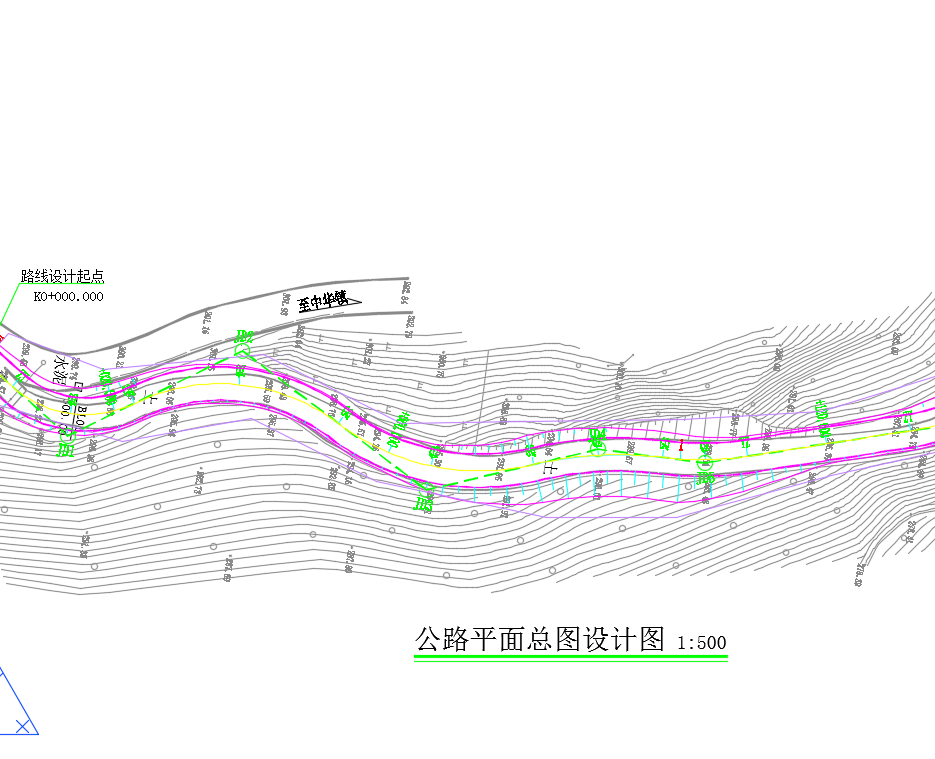

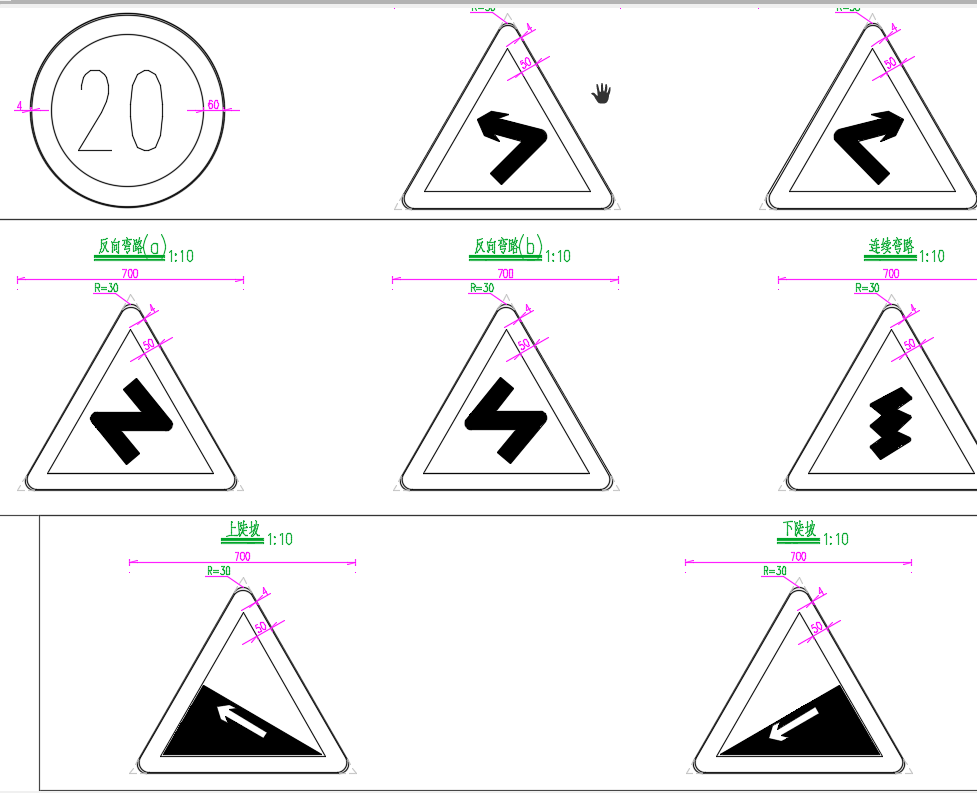

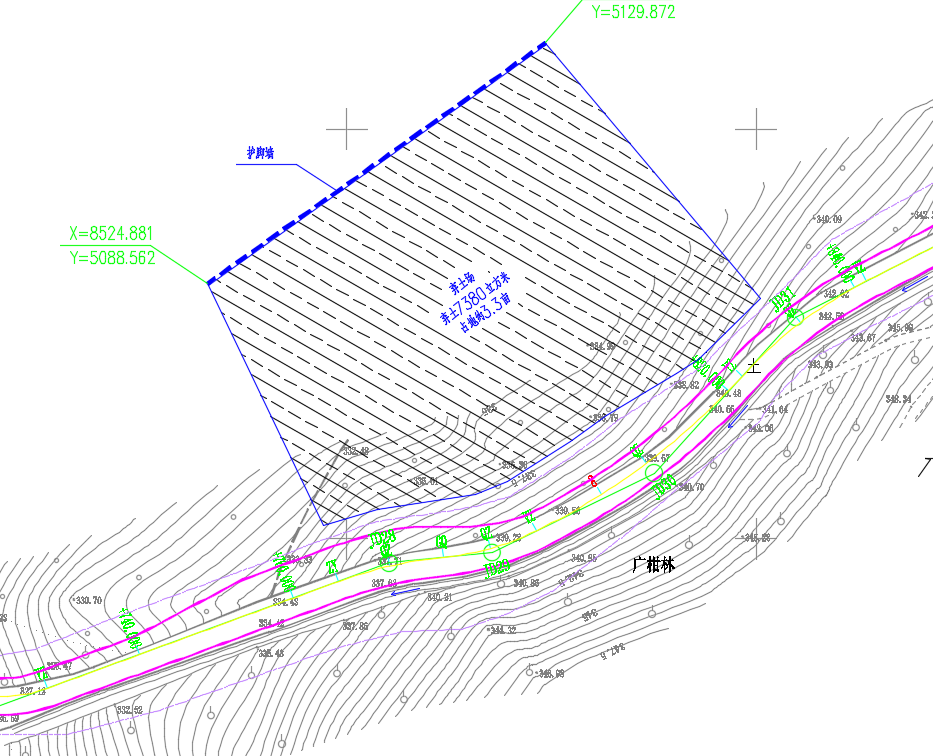

农村公路改扩建工程施工图纸包括公路平面总图设计图、路线平面图、路线纵断面图、公路用地图、标志版面布置图、单柱式标志结构设计图、单悬臂式标志结构设计图、标线布置大样图
