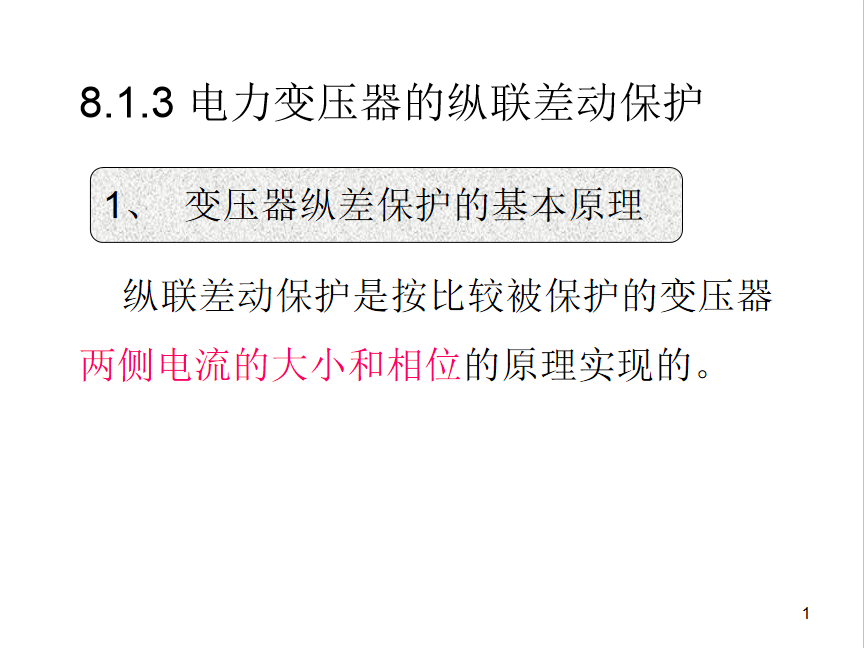

变压器纵差保护的基本原理
纵联差动保护是按比较被保护的变压器两侧电流的大小和相位的原理实现的。

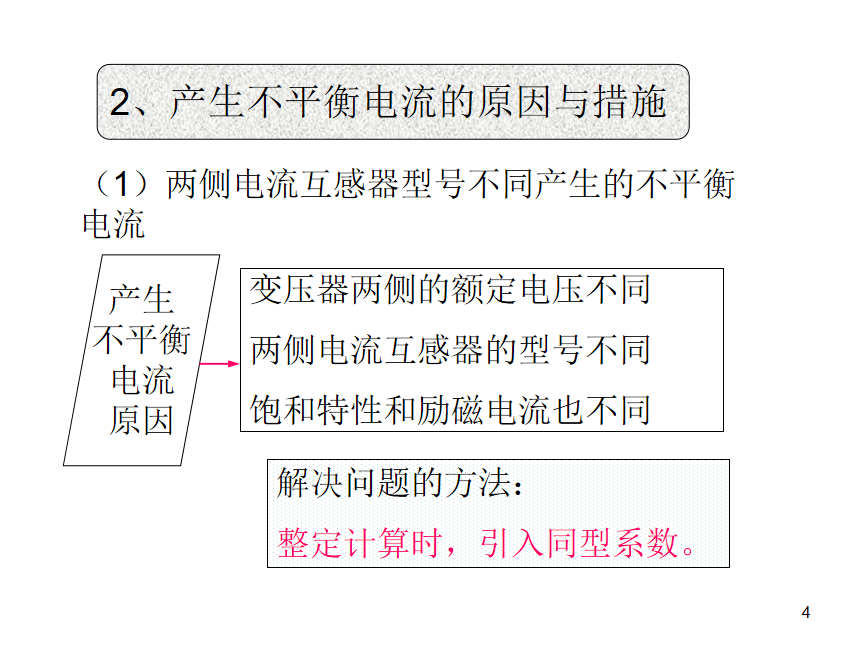

两侧电流互感器型号不同产生的不平衡电流
产生不平衡电流原因：变压器两侧的额定电压不同；两侧电流互感器的型号不同；饱和特性和励磁电流也不同
解决问题的方法：整定计算时，引入同型系数
变压器带负荷调整分接头产生的不平衡电流
调整分接头实际上就是改变变压器的变比，其结果破坏了电流互感器二次电流的平衡关系，产生了新的不平衡电流。
解决办法：提高保护动作电流，即在整定计算时，引入调压系数。
调压系数取值：取调压范围的一半。
