UPS供配电系统及其电气安全分析 22P

N+X冗余： N―基本需求； X ―允许故障或维护的数量。
关键电力分配：从不间断电源(UPS)至IT设备的输出电力。

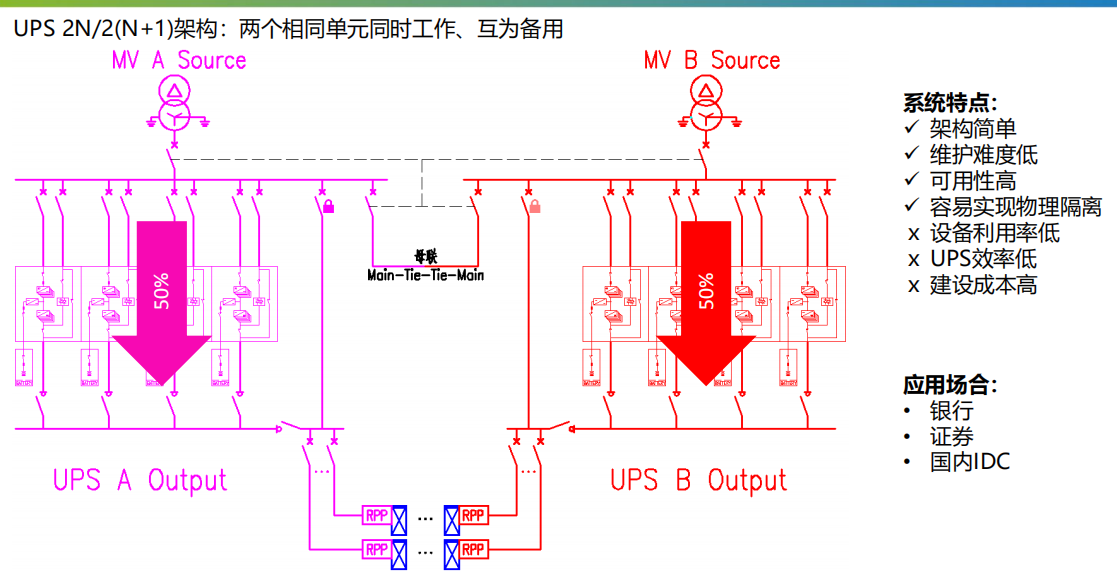

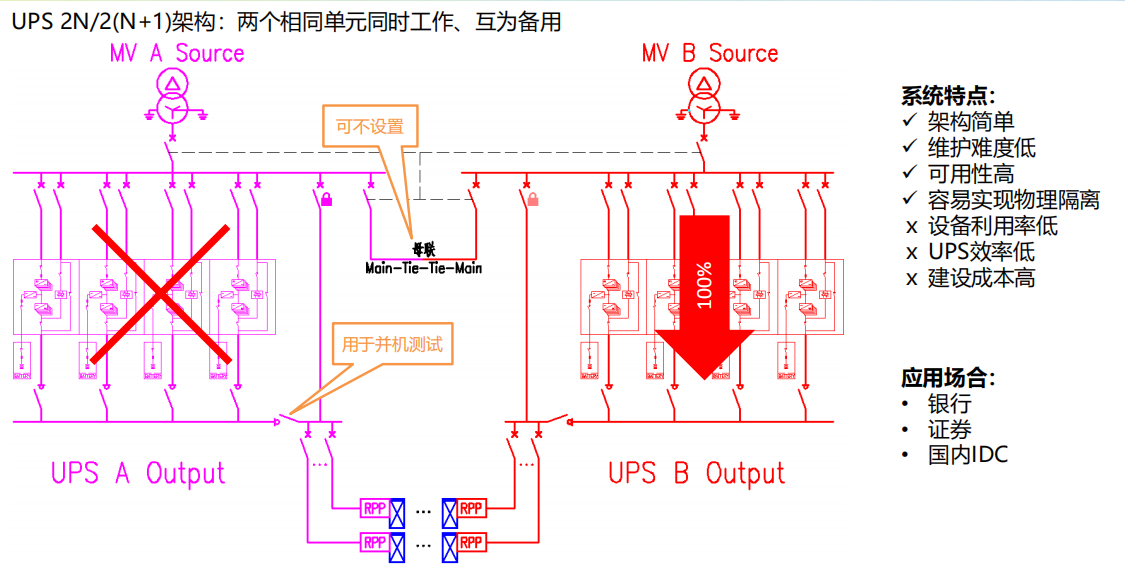

UPS 2N/2(N+1)架构：两个相同单元同时工作、互为备用
系统特点：架构简单维护难度低 、可用性高 、容易实现物理隔离 、设备利用率低、UPS效率低、建设成本高。
应用场合： 银行、 证券、国内IDC

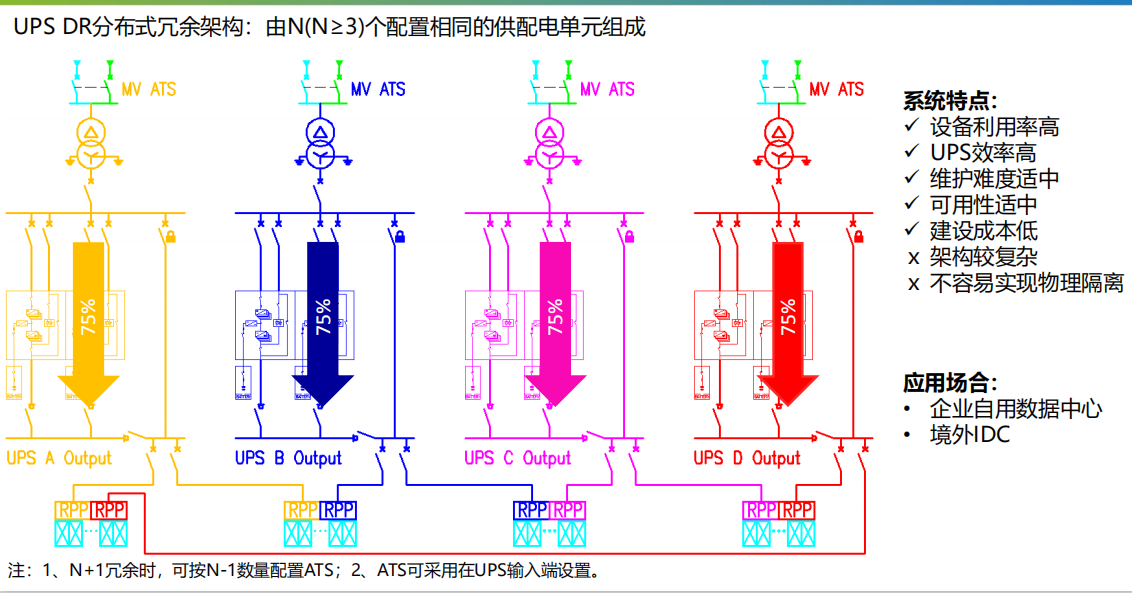

UPS DR分布式冗余架构：由N(N≥3)个配置相同的供配电单元组成
系统特点：设备利用率高、UPS效率高、维护难度适中、可用性适中、建设成本低、架构较复杂、不容易实现物理隔离。
应用场合：企业自用数据中心、 境外IDC
UPS DR分布式冗余架构：主旁不同源。
系统特点：无ATS设计设备、利用率高、UPS效率高、可用性适中、建设成本低、架构较复杂、维护难度高、无法实现物理隔离中性线产生环流。
应用场合：企业自用数据中心
设计要求：多电源TN 系统单母线分段一点接地、主路和旁路电缆紧贴敷设。
