医院配电设计图纸

1、220/380V低压配电系统，仅包括220/380V配电室配电系统设计。2、配电室土建基础及接地系统。变压器采用干式SCB12系列,容量为4*2000kVA。 低压配电系统采用变压器采用干式SCB12系列,容量为4*2000kVA。 低压配电系统采用分段运行,每两进线与分段开关之间设机械及电气联锁,任何情况下只能合其中的两个开关。每2台变压器同时工作，当其中一台变压器故障或检修时，手动合上分段开关,并切除部分非重要的三级负荷,以保证变压器正常工作。

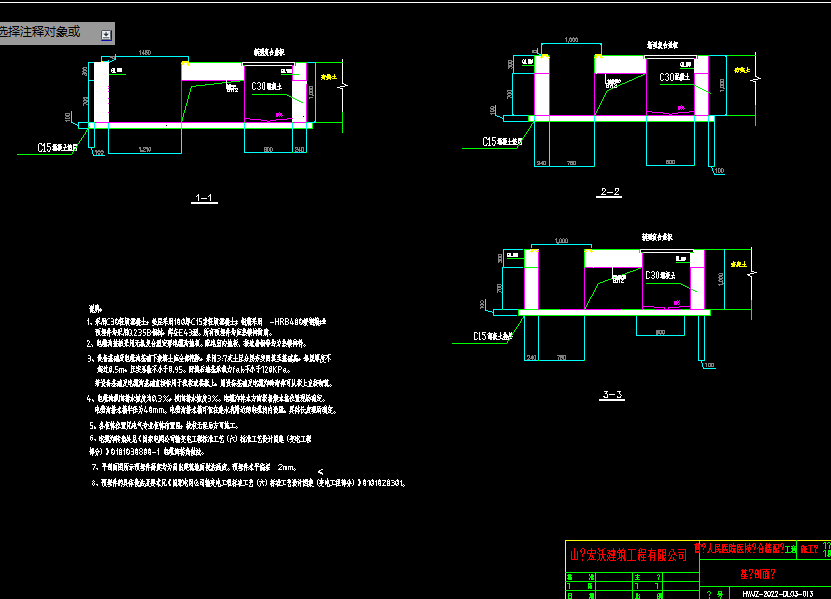

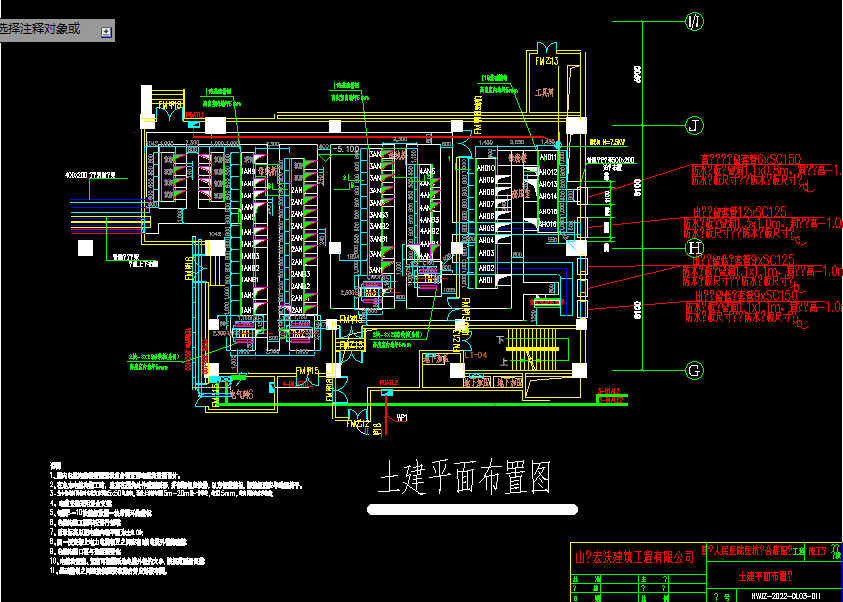

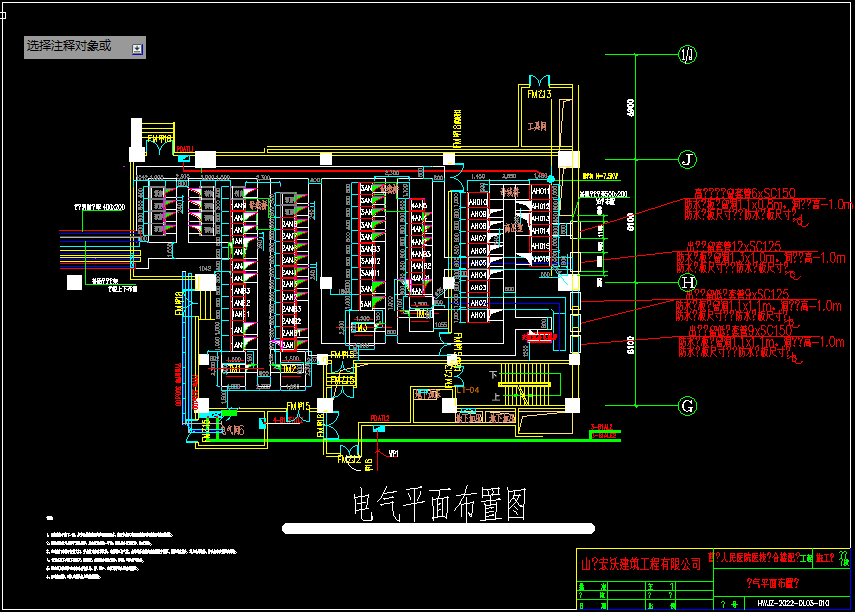

医院配电设计图纸包括低压配电系统图、电气平面布置图、土建平面布置图、接地平面布置图、基础剖面图、基础及预埋件大样图、接地大样图、电缆桥架穿墙大孔洞防火封堵大样图、保护管管口电缆防火封堵大样图
