桥孔布置为（20+2×26+20）m，上部结构采用预应力钢筋混凝土现浇连续箱梁。桥梁全长99米，共1联，起点桩号为AK0+186.229，止点桩号为AK0+285.229。下部构造采用花瓶墩，桥台采用肋板台。

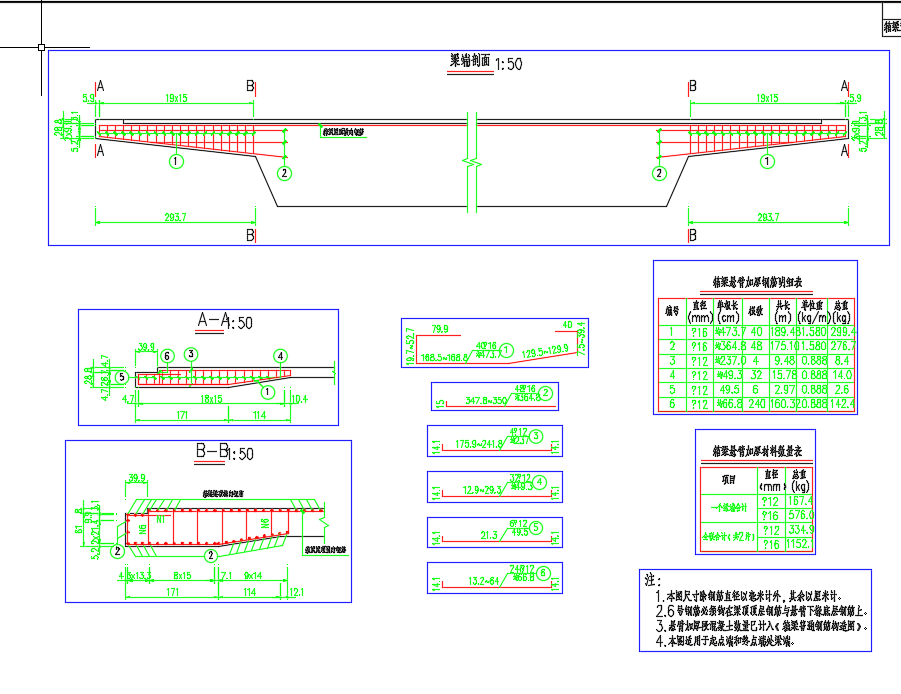

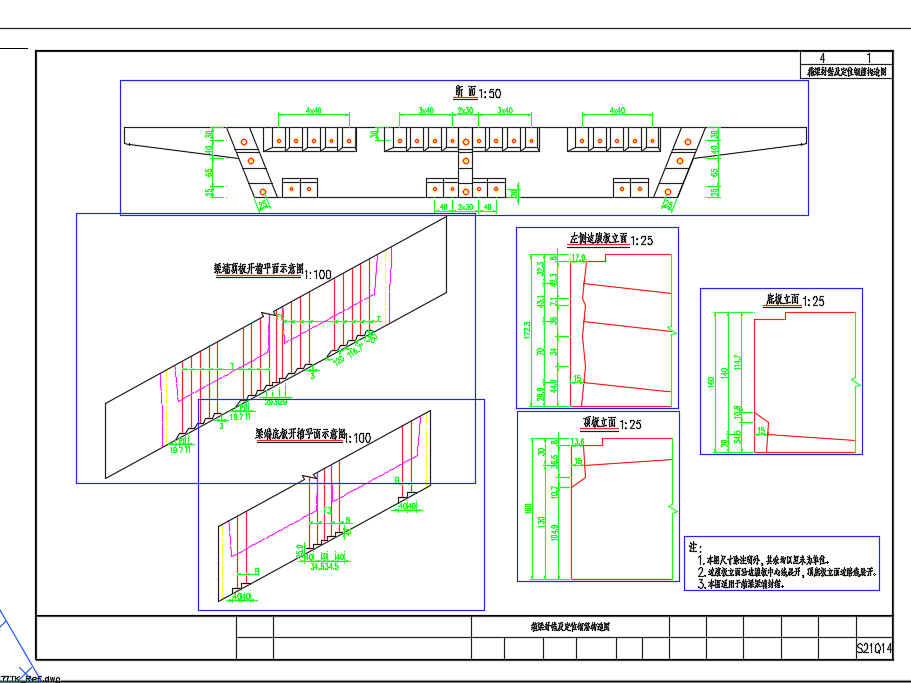

高速连接线附属道路工程匝道跨线桥施工图纸包括桥位平面布置图、桥型布置图、箱梁一般构造图、箱梁预应力钢束布置图、箱梁普通钢筋构造图、梁端悬臂加厚段钢筋构造图、端横梁预应力钢束布置图、中横梁预应力钢束布置图、端横梁钢筋构造图、中横梁钢筋构造图、箱梁封锚及定位钢筋构造图、梁底调平块钢筋构造图、支座平面布置图、支座垫石钢筋构造图
