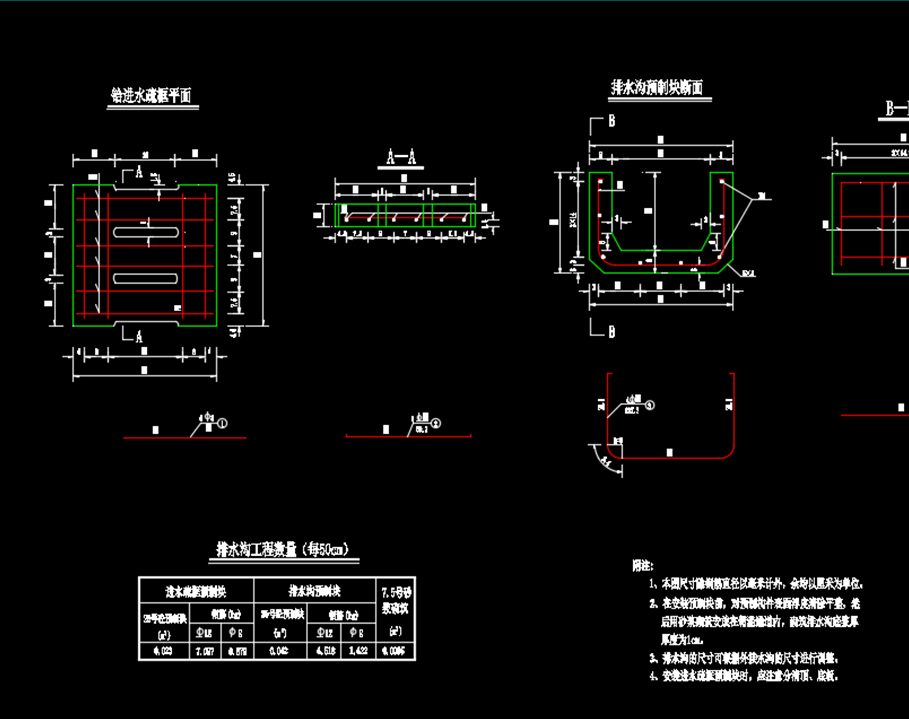

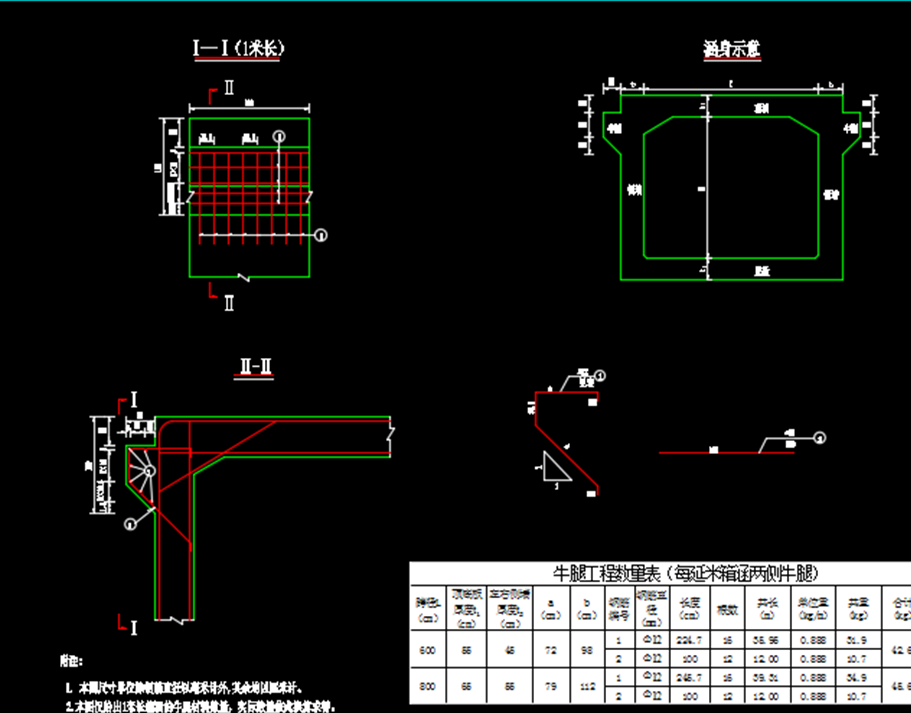

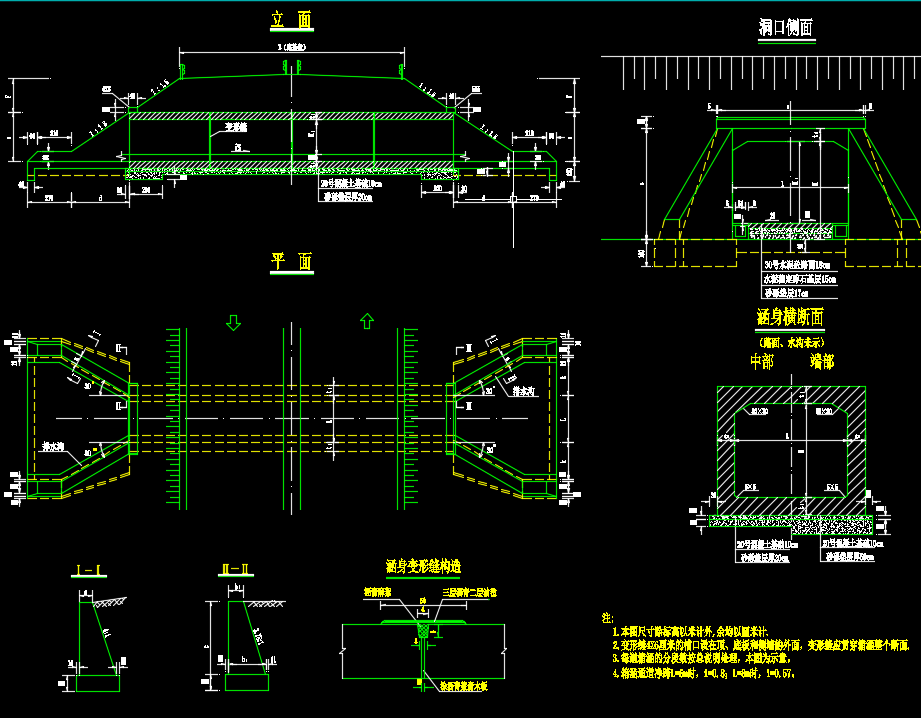

箱涵通用构造图

主要材料
1. 涵身建筑：涵身采用C30砼，其受力钢筋和构造钢筋采用Ⅱ级钢；基础采用C20砼；通道内路面采用C30砼；明涵通道顶及搭板范围内水泥砼铺装层采用C30防水砼，沥青砼铺装层与路面相同。
2.洞口建筑：帽石采用C20砼，护栏座采用C25砼，其余为M7.5浆砌片石砌体。
四.设计要点
（一）箱涵按整体闭合框架计算内力。顶、底板按受弯构件配置钢筋（不计轴向力的影响），侧墙按偏心受压构件计算；涵身纵向配筋按不小于3‰配筋率设置，可不作整体计算。
（二）涵身荷载：涵身所受荷载包括涵身自重、涵身侧面及顶面填土、铺装的压力，不计涵内底板上路面。涵身所受活载的考虑，明涵按45o角扩散车轮荷载，并计入冲击力；暗涵按30o角扩散车轮荷载，不计冲击力；不计涵内底板所受人群、车辆荷载的影响。土容重采用19KN/m3，内摩擦角采用35o。
