大桥加宽改造工程栈桥及钢平台计算书 53P

钢栈桥主栈桥位于沱江大桥右幅边线2米外，拟建栈桥分为两段，从西岸方向起点河岸侧往2号墩为第一段，钢栈桥起点(K0+519.44)标高304.5 m，终点（K0+564.544）标高304.5m，无纵坡；东岸方向，从3号墩至东岸岸边，主桥墩7号墩与6号墩之间，钢栈桥起点(K0+661.04)标高303.5 m，终点（K0+784.04）标高303.5m，钢栈桥全长213m，无纵坡。考虑主桥桩基、立柱、系梁施工，全桥布,2-6号墩修建支栈桥和平台各5个。桥墩采用钢管桩基础,桥台采用砼基础。

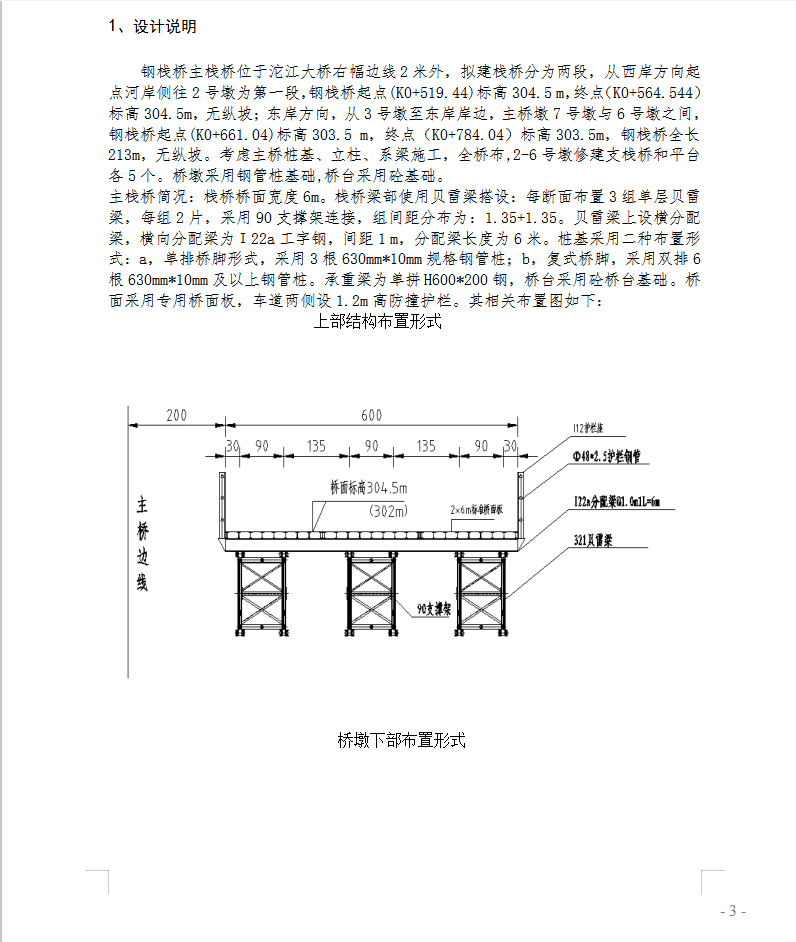

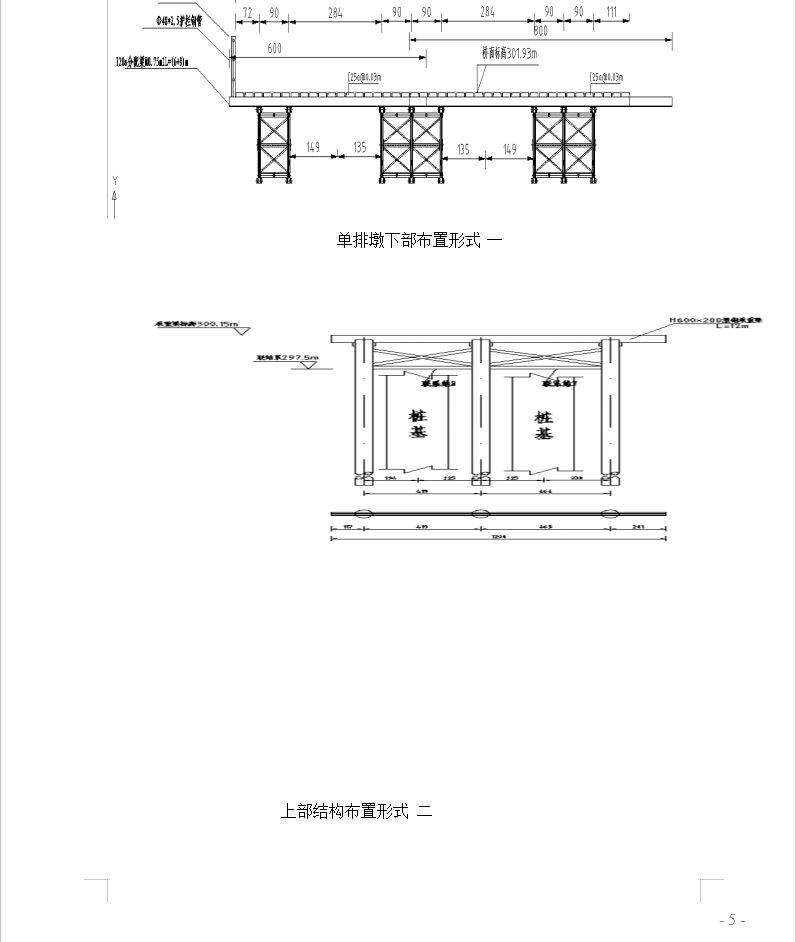

主栈桥简况：栈桥桥面宽度6m。栈桥梁部使用贝雷梁搭设：每断面布置3组单层贝雷梁，每组2片，采用90支撑架连接，组间距分布为：1.35+1.35。贝雷梁上设横分配梁，横向分配梁为Ι22a工字钢，间距1 m，分配梁长度为6米。桩基采用二种布置形式：a，单排桥脚形式，采用3根630mm*10mm规格钢管桩；b，复式桥脚，采用双排6根630mm*10mm及以上钢管桩。承重梁为单拼H600*200钢，桥台采用砼桥台基础。桥面采用专用桥面板，车道两侧设1.2m高防撞护栏。
