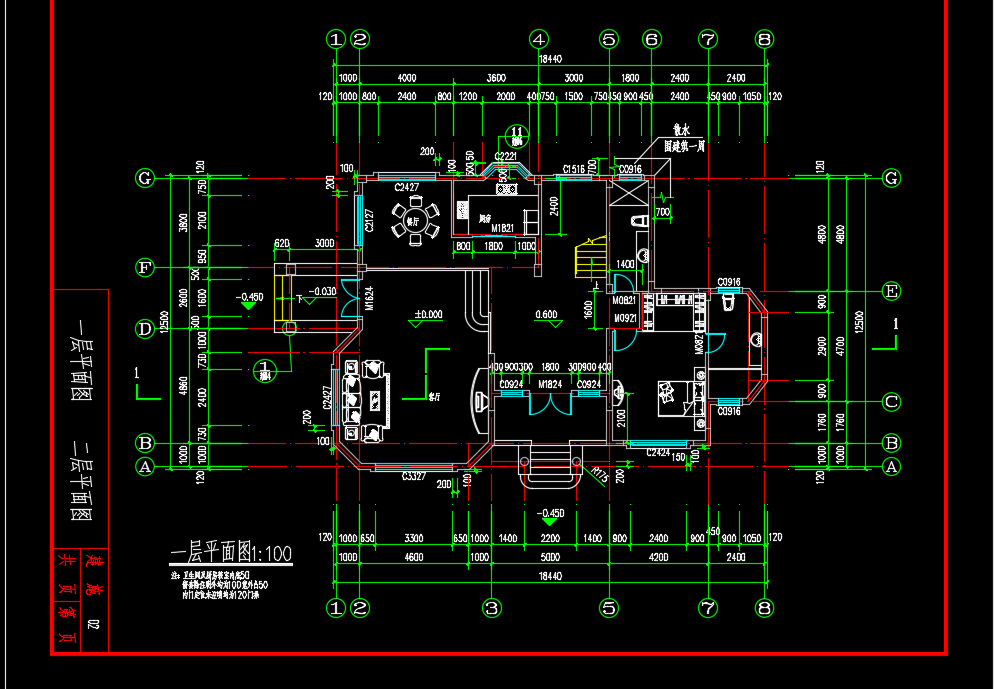

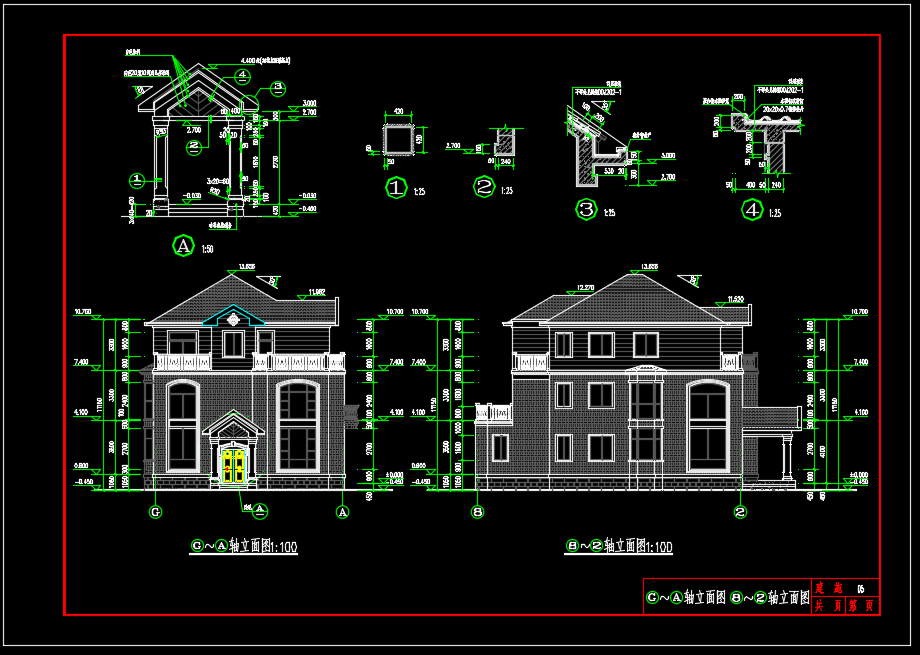

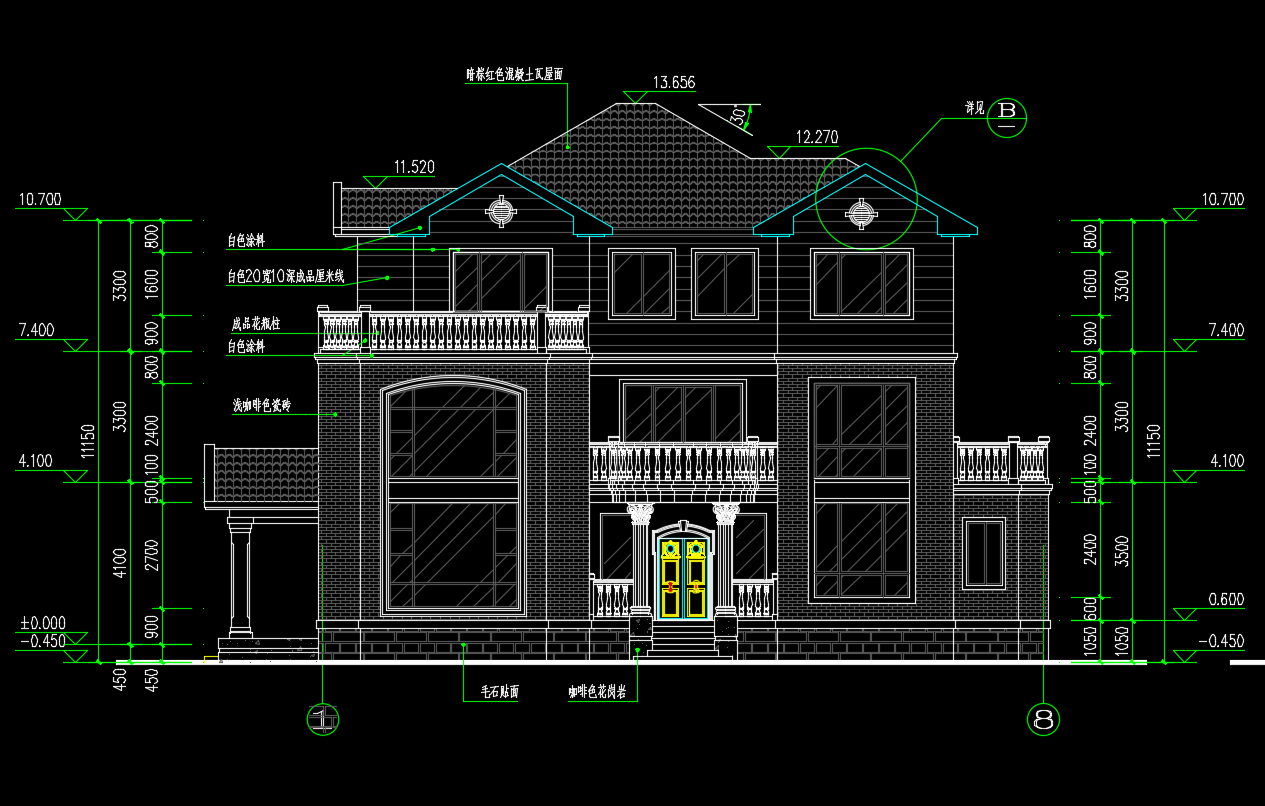

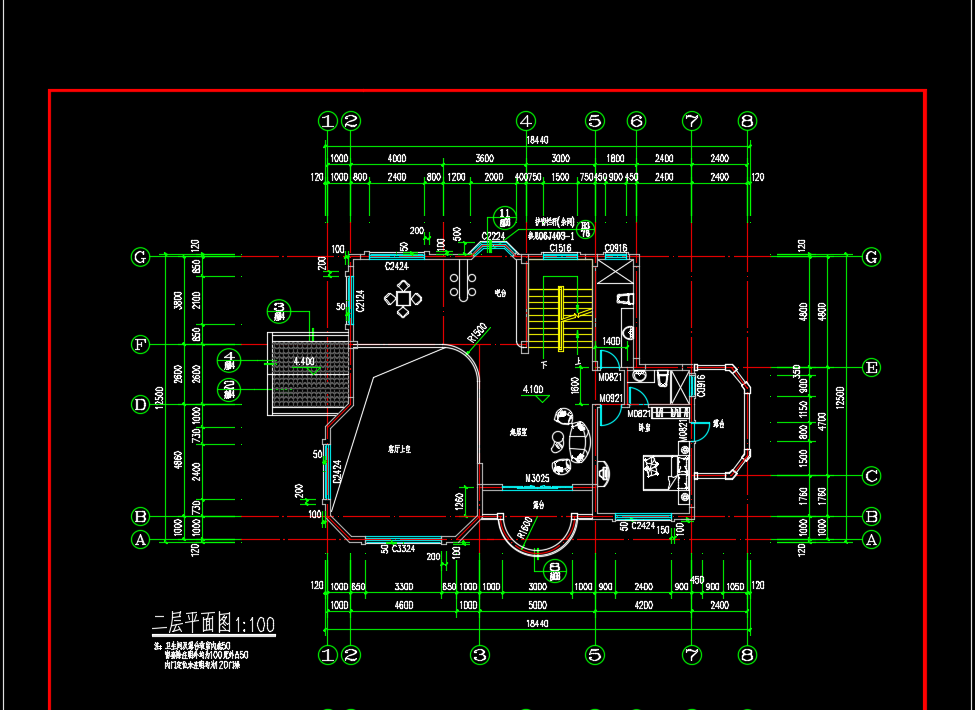

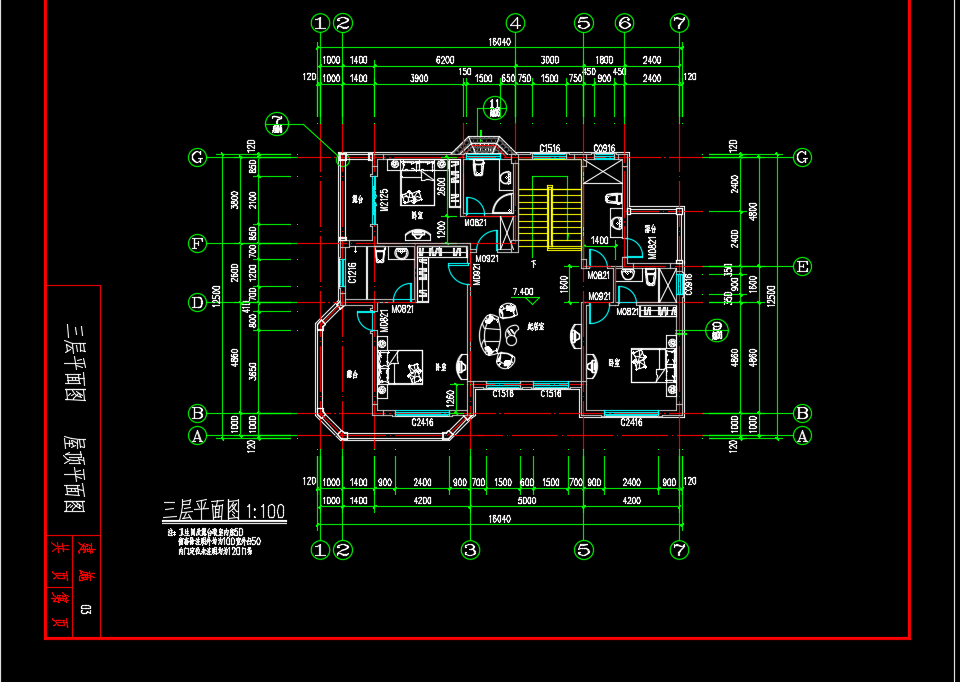

户型为3层独栋别墅，框架结构，占地面积200.26平方米，建筑面积595.26平方米，建筑高度13.656米。一层设有客厅、餐厅、厨房、卧室(带衣柜和独立卫生间)、卫生间；二层设有起居室(带露台)、1楼悬空客厅、餐厅、吧台、厨房、卫生间、卧室(带独立卫生间和衣柜)；三层设有起居室、3间卧室(带独立卫生间、衣柜和露台)、卫生间。三层框架结构别墅建筑施工图包括二层平面图，一层平面图，屋顶平面图，三层平面图，轴立面图，1-1剖面图，节点详图，楼梯详图，基础平面施工图，一层结构图等
