碱回收锅炉工程施工组织设计 55P

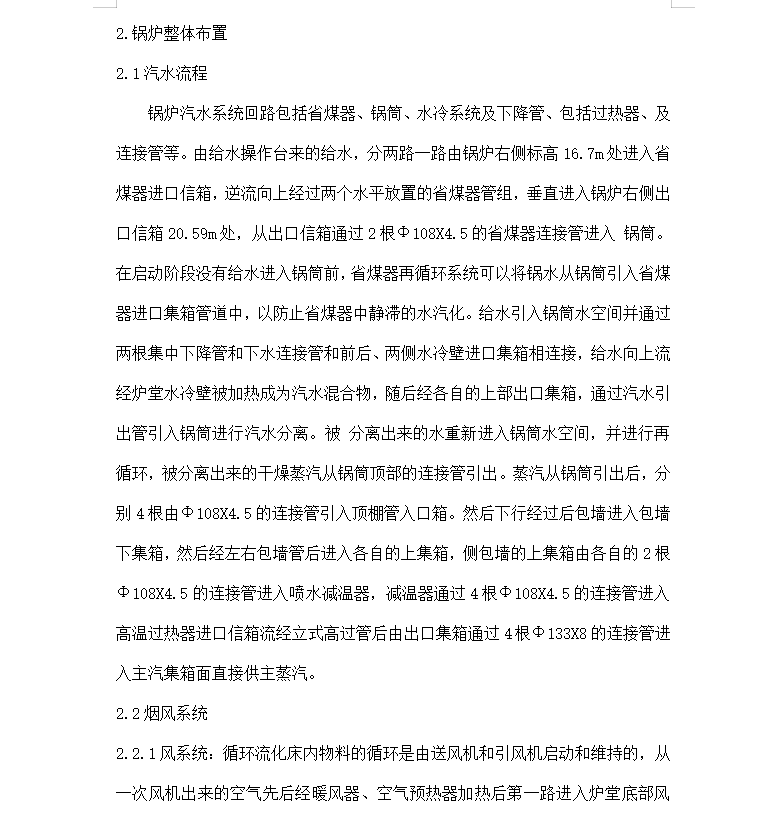

锅炉汽水系统回路包括省煤器、锅筒、水冷系统及下降管、包括过热器、及连接管等。由给水操作台来的给水，分两路一路由锅炉右侧标高16.7m处进入省煤器进口信箱，逆流向上经过两个水平放置的省煤器管组，垂直进入锅炉右侧出口信箱20.59m处，从出口信箱通过2根Φ108X4.5的省煤器连接管进入 锅筒。在启动阶段没有给水进入锅筒前，省煤器再循环系统可以将锅水从锅筒引入省煤器进口集箱管道中，以防止省煤器中静滞的水汽化。给水引入锅筒水空间并通过两根集中下降管和下水连接管和前后、两侧水冷壁进口集箱相连接，给水向上流经炉堂水冷壁被加热成为汽水混合物，随后经各自的上部出口集箱，通过汽水引出管引入锅筒进行汽水分离。被 分离出来的水重新进入锅筒水空间，并进行再循环，被分离出来的干燥蒸汽从锅筒顶部的连接管引出。
