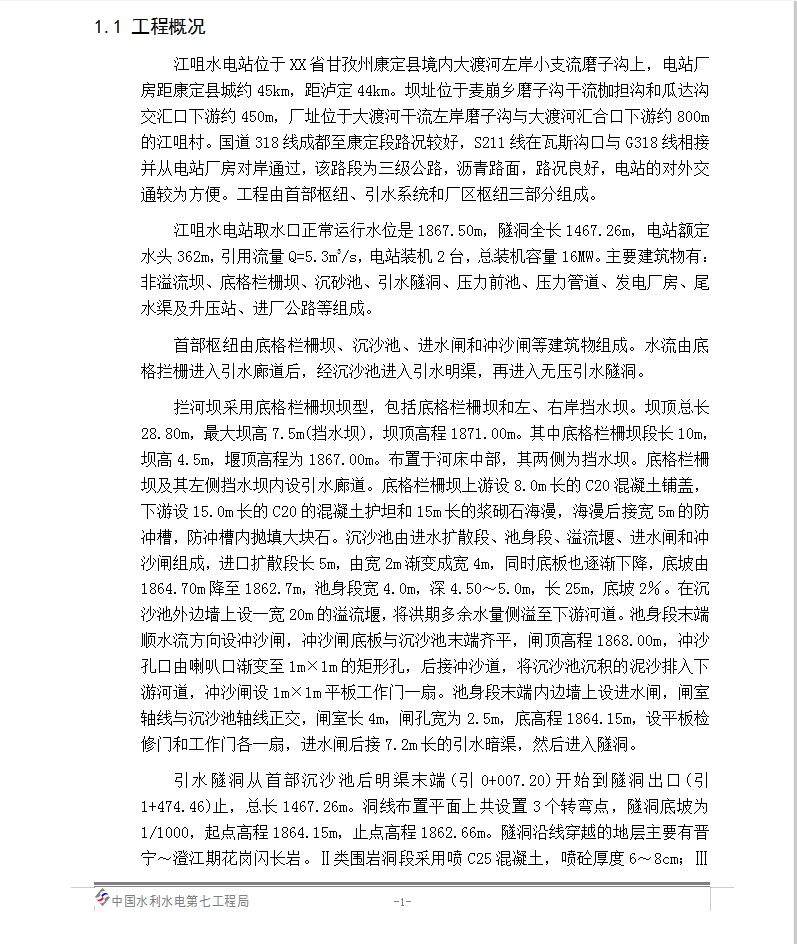

江咀水电站位于XX省甘孜州康定县境内大渡河左岸小支流磨子沟上，电站厂房距康定县城约45km，距泸定44km。坝址位于麦崩乡磨子沟干流枷担沟和瓜达沟交汇口下游约450m，厂址位于大渡河干流左岸磨子沟与大渡河汇合口下游约800m的江咀村。国道318线成都至康定段路况较好，S211线在瓦斯沟口与G318线相接并从电站厂房对岸通过，该路段为三级公路，沥青路面，路况良好，电站的对外交通较为方便。工程由首部枢纽、引水系统和厂区枢纽三部分组成。
江咀水电站取水口正常运行水位是1867.50m，隧洞全长1467.26m，电站额定水头362m，引用流量Q=5.3m3/s，电站装机2台，总装机容量16MW。主要建筑物有：非溢流坝、底格栏栅坝、沉砂池、引水隧洞、压力前池、压力管道、发电厂房、尾水渠及升压站、进厂公路等组成。
首部枢纽由底格栏�虐印⒊辽吵亍⒔�水闸和冲沙闸等建筑物组成。水流由底格拦栅进入引水廊道后，经沉沙池进入引水明渠，再进入无压引水隧洞。
拦河坝采用底格栏�虐影有停�包括底格栏�虐雍妥蟆⒂野兜菜�坝。坝顶总长28.80m，最大坝高7.5m(挡水坝)，坝顶高程1871.00m。其中底格栏�虐佣纬�10m，坝高4.5m，堰顶高程为1867.00m。布置于河床中部，其两侧为挡水坝。底格栏�虐蛹捌渥蟛嗟菜�坝内设引水廊道。底格栏�虐由嫌紊�8.0m长的C20混凝土铺盖，下游设15.0m长的C20的混凝土护坦和15m长的浆砌石海漫，海漫后接宽5m的防冲槽，防冲槽内抛填大块石。沉沙池由进水扩散段、池身段、溢流堰、进水闸和冲沙闸组成，进口扩散段长5m，由宽2m渐变成宽4m，同时底板也逐渐下降，底坡由1864.70m降至1862.7m，池身段宽4.0m，深4.50～5.0m，长25m，底坡2％。在沉沙池外边墙上设一宽20m的溢流堰，将洪期多余水量侧溢至下游河道。池身段末端顺水流方向设冲沙闸，冲沙闸底板与沉沙池末端齐平，闸顶高程1868.00m，冲沙孔口由喇叭口渐变至1m×1m的矩形孔，后接冲沙道，将沉沙池沉积的泥沙排入下游河道，冲沙闸设1m×1m平板工作门一扇。池身段末端内边墙上设进水闸，闸室轴线与沉沙池轴线正交，闸室长4m，闸孔宽为2.5m，底高程1864.15m，设平板检修门和工作门各一扇，进水闸后接7.2m长的引水暗渠，然后进入隧洞。
