隧道路基排水设计图

隧道全长480m,其中明洞长6m，暗洞长474m。明洞按明挖施工，暗洞按新奥法（NATM）施工。
　　路基排水沟钢筋砼管采用离心成形,钢筋采用甲级冷拔低碳钢筋。根据实际中央暗井设置情况预制好调整管节。
　　中央暗井兼做沉沙井。暗井内表应用水泥砂浆抹平,排水管与暗井连接处应严格密封,以使其不漏水。超挖部分用碎卵石填实。中心水沟坡度与路面纵坡保持一致。盖板顶面应做"上"字标记,以免安放时倒盖。横向水管间距：Ⅱ、Ⅲ级围岩区设置间距为50m；Ⅳ级围岩区设置间距为35m。

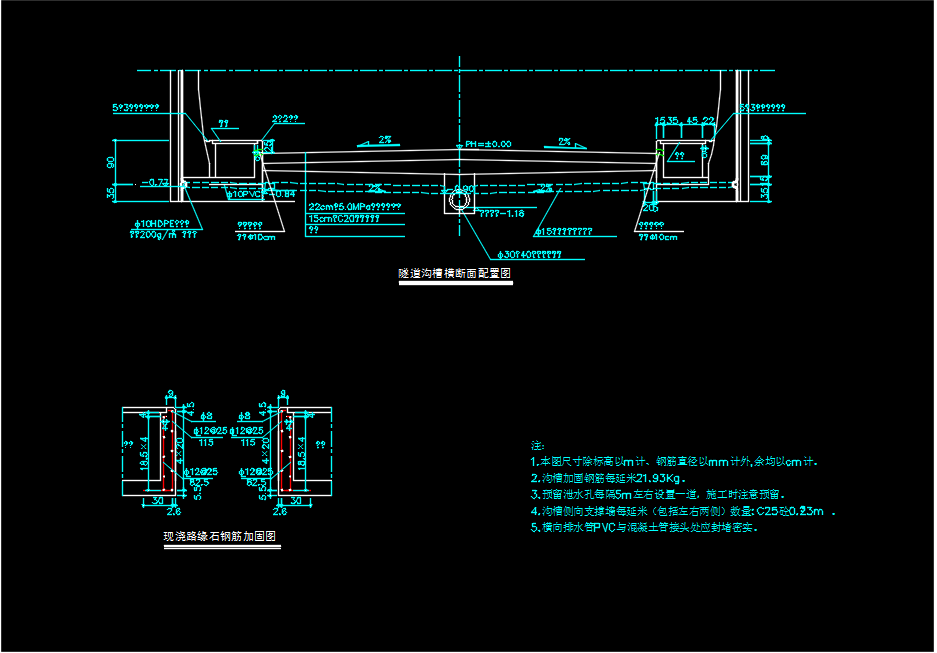

隧道路基排水设计图包括隧道路基排水工程配置图、路基中央φ30排水沟构造图、路基横向φ15排水沟构造图、路基中央暗井构造图、沟槽横断面配置图等
