售楼处幕墙工程建筑施工图纸

本工程总建筑面积1882.81�O；地上建筑面积1682.81�O；建筑高度为16.45m，建筑主体结构形式为现浇钢筋混凝土框架结构
建筑幕墙构造设计要点
a、建筑幕墙的构造设计严格符合安全、适用与美观的原则。
b、建筑幕墙与主体结构间的连接构造严格具有足够的强度、刚度和相对位移的能力,且便于制作安装、维护保养及局部更换面板或构件。
c、幕墙保温材料采用保温岩棉，满足A级不燃材料，容重不小于80kg/m3，憎水率98%以上，贴双面铝箔。
d、建筑幕墙的所有连接部位设置柔性垫片或预留1~2mm的间隙，间隙内填胶，来防止构件之间因相互摩擦产生噪声的措施。
e、在不同金属材料相接触部位,采取设置绝缘衬垫的防腐蚀措施。
f、建筑幕墙面板的分格尺寸及接缝设计,能在平面内变形产生最大位移时,板块之间不发生挤压碰撞,且保持其密封性。

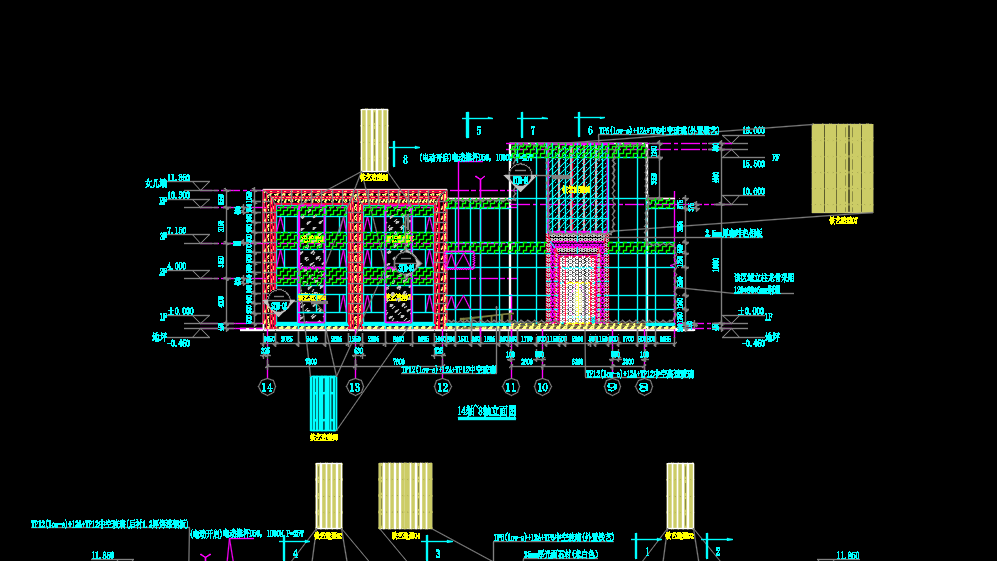

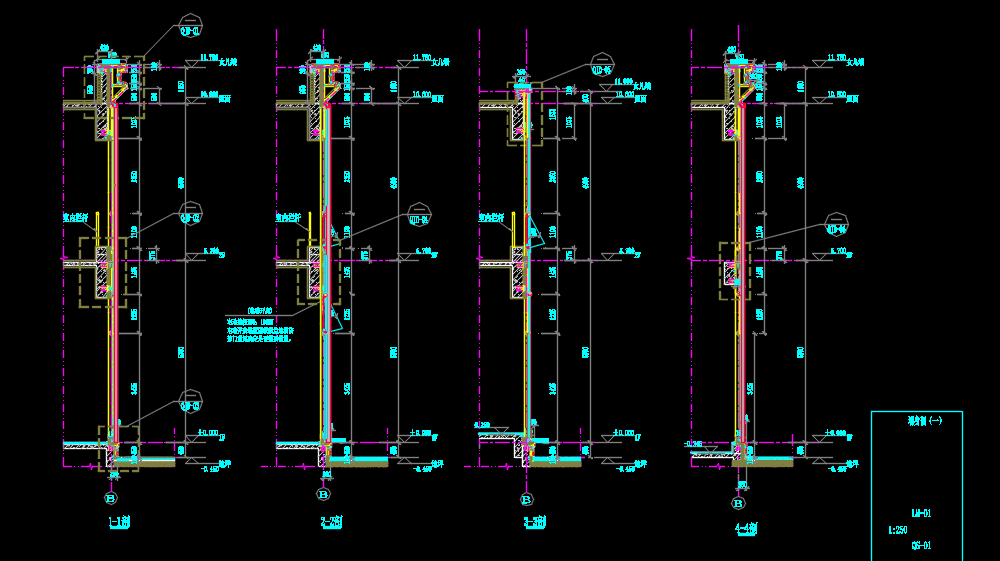

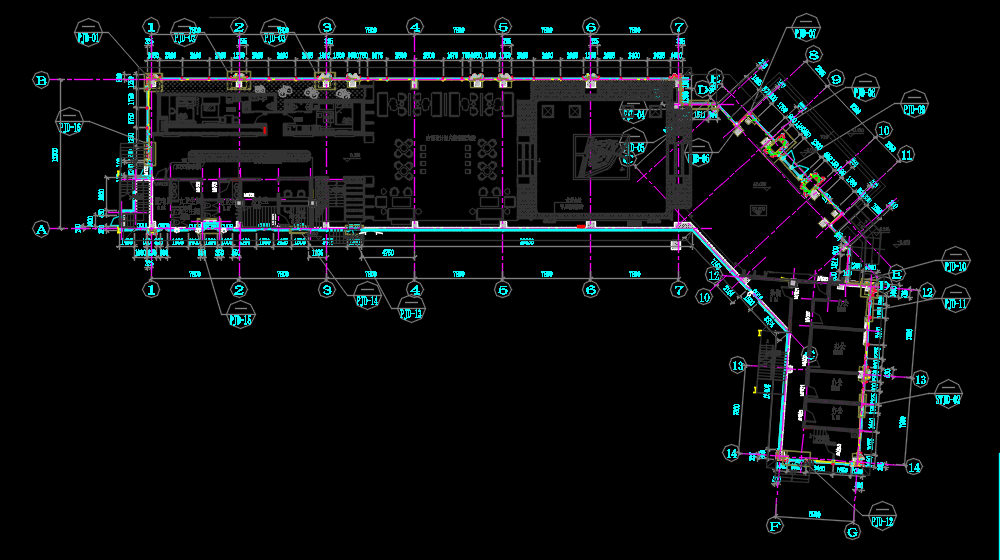

售楼处幕墙工程建筑施工图纸包括一层平面图、二层平面图、三层平面图、屋顶平面图、立面图、立面图、剖面图、节点图、埋件加工图、门窗表大样等，供大家参考！
