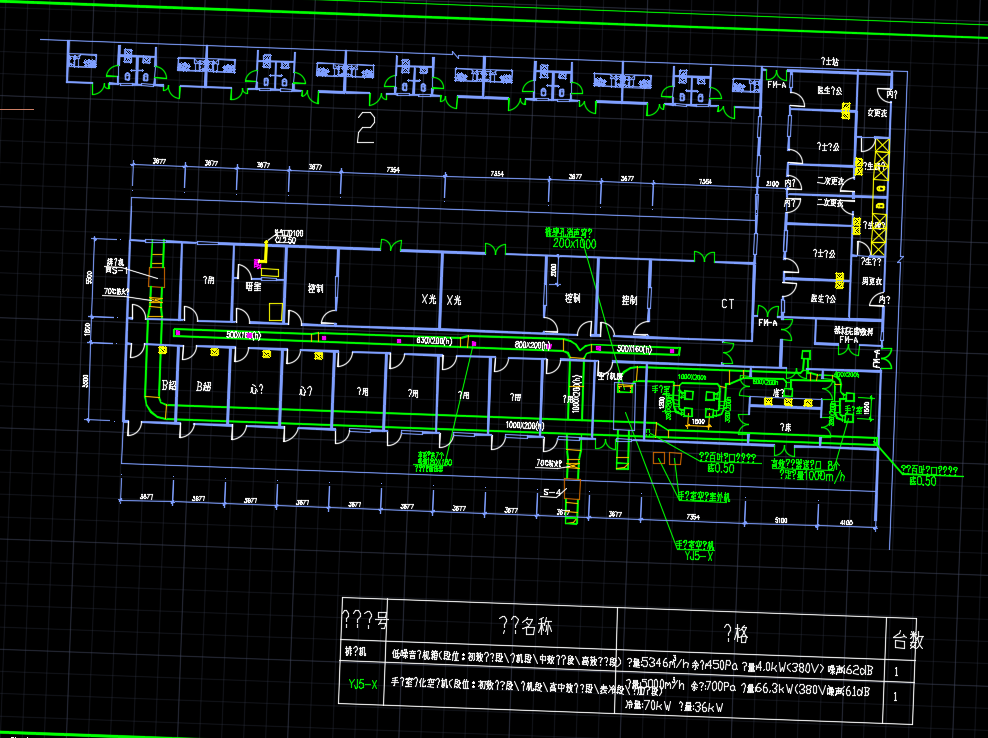

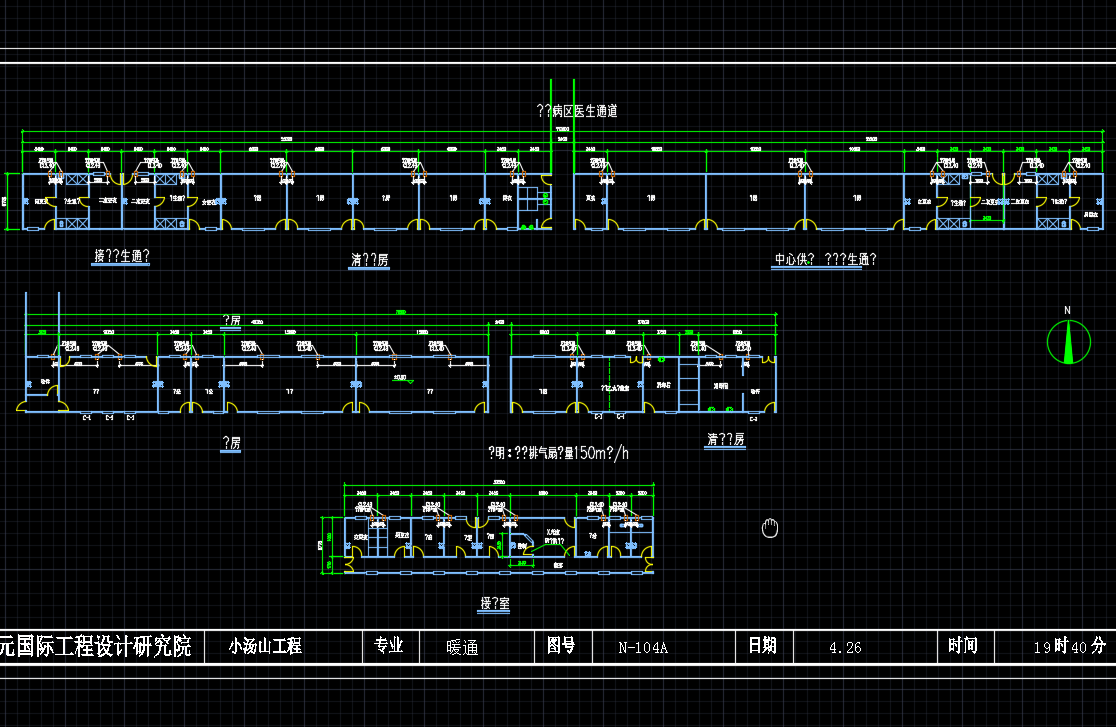

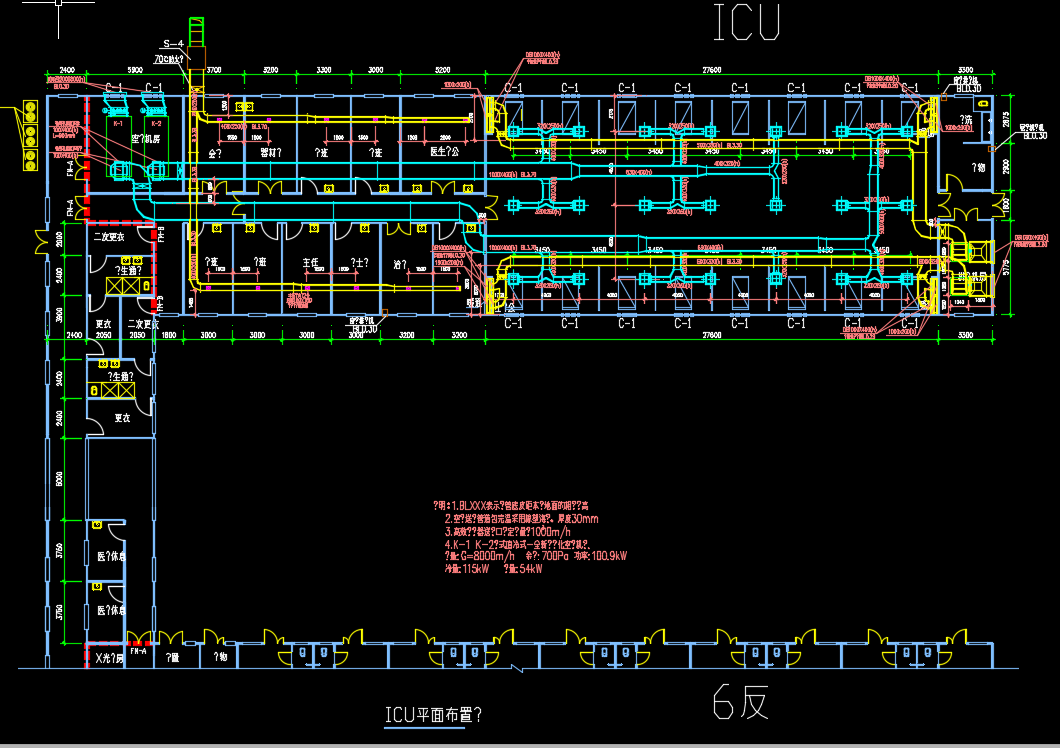

医院暖通施工图纸

系统概况：1.医护人员走廊及医护人员房间：设置集中送风系统（S-1、S-2等）和排风系统（P-1、P-2等）。2.病区：走廊设置集中送风系统（S-1、S-2等），病房采用房间密闭排风机排风，排风机安装应保证与墙体严密不漏风.系统设计：1.所有送风系统均设置初效、中效、高效过滤器。以保证送风洁净。2.所有排风系统均设置初效、中效过滤器。以减小排风污染环境或停机时倒灌影响室内环境。3.所有送风系统的室外进风口均采自高空空气，进风口距地6.0m。4.所有风机均进出口处设软连接并做消声处理，风机为低噪音型。5.送风及排风系统风口均设调节阀，离风机近者阀门开度为40~50%，最远者阀门开度为100%，中间部分阀门开度按递增规律调节。6.未标注风管支管尺寸均为150X100h。7.排风机安装应保证与墙体严密不漏风。
