中学综合教学楼施工组织设计 50P

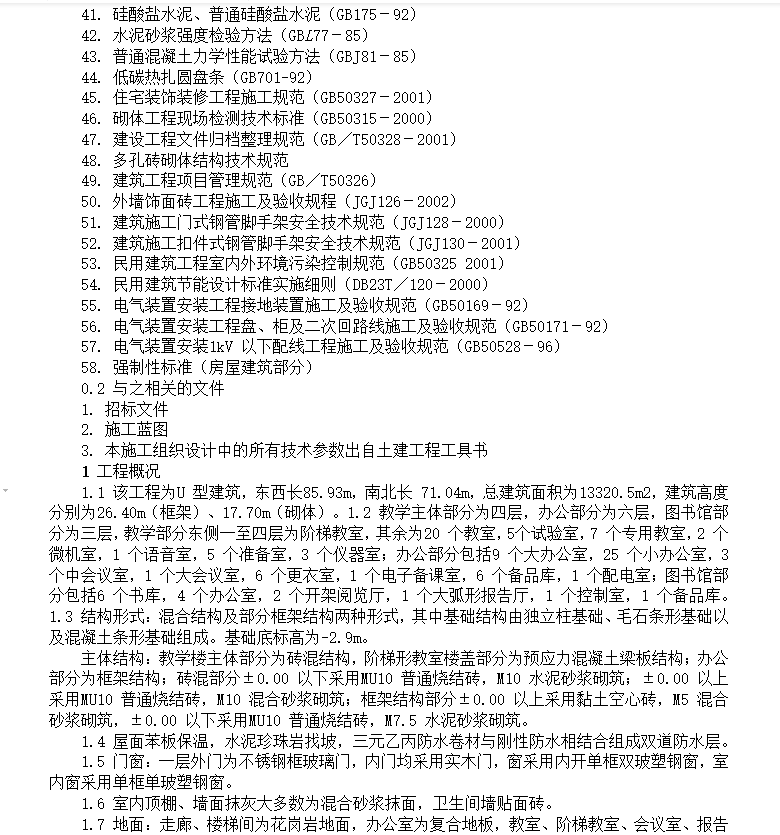

该工程为U 型建筑，东西长85.93m，南北长 71.04m，总建筑面积为13320.5m2，建筑高度分别为26.40m（框架）、17.70m（砌体）。1.2 教学主体部分为四层，办公部分为六层，图书馆部分为三层，教学部分东侧一至四层为阶梯教室，其余为20 个教室，5个试验室，7 个专用教室，2 个微机室，1 个语音室，5 个准备室，3 个仪器室；办公部分包括9 个大办公室，25 个小办公室，3 个中会议室，1 个大会议室，6 个更衣室，1 个电子备课室，6 个备品库，1 个配电室；图书馆部分包括6 个书库，4 个办公室，2 个开架阅览厅，1 个大弧形报告厅，1 个控制室，1 个备品库。1.3 结构形式：混合结构及部分框架结构两种形式，其中基础结构由独立柱基础、毛石条形基础以及混凝土条形基础组成。基础底标高为-2.9m。
主体结构：教学楼主体部分为砖混结构，阶梯形教室楼盖部分为预应力混凝土梁板结构；办公部分为框架结构；砖混部分±0.00 以下采用MU10 普通烧结砖，M10 水泥砂浆砌筑；±0.00 以上采用MU10 普通烧结砖，M10 混合砂浆砌筑；框架结构部分±0.00 以上采用黏土空心砖，M5 混合砂浆砌筑，±0.00 以下采用MU10 普通烧结砖，M7.5 水泥砂浆砌筑。
