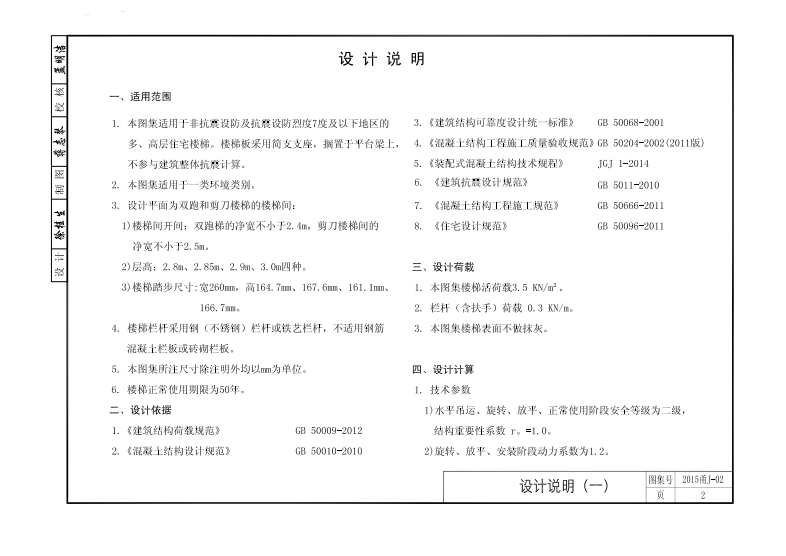

本图集适用于非抗赛设防及抗展设防烈度7度及以下地区的多、高层住宅楼梯。楼梯板采用简支支座，搁置于平台梁上,不参与建筑整体抗震计算。本图集适用于一-类环境类别。设计平面为双跑和剪刀楼梯的楼梯间: 楼梯间开间:双跑梯的净宽不小于2.4m.剪刀楼梯间的净宽不小于2.5m.2)层高; 2.8. 2. 85m.2. 9咖，3. 0m四种。楼梯踏步尺寸:宽260mm。高164. 7mm、167. 6nn.161. 1mm、166. 7mm。楼梯栏杆采用钢(不锈钢)栏杆或铁艺栏杆，不适用钢筋混凝土栏板或砖砌栏板。本图集所注尺寸除注明外均以为单位。楼梯正常使用期限为50年。
