某影院电气施工图纸

2.1本设计包括四层、五层及六层影院区域的以下内容：
2.1.1配电干线系统、装饰照明、插座、空调配电系统等。
2.1.2影城总放映动力箱、总照明箱，总应急照明箱根据项目公司预留条件完成，各末端箱由本次设计深化完成。3.1本工程放映动力、一般照明及插座（含空调盘管）、应急照明用电均设独立总箱，进线接自大楼原有配电回路。
3.2各末端配电箱电源分别引自上述总箱，放映机自带箱由放映厂家提供。
3.3在强电间内设置末端应急照明配电箱，各末端应急照明配电箱均设置EPS提供后备电源，连续供电时间不小于30min。

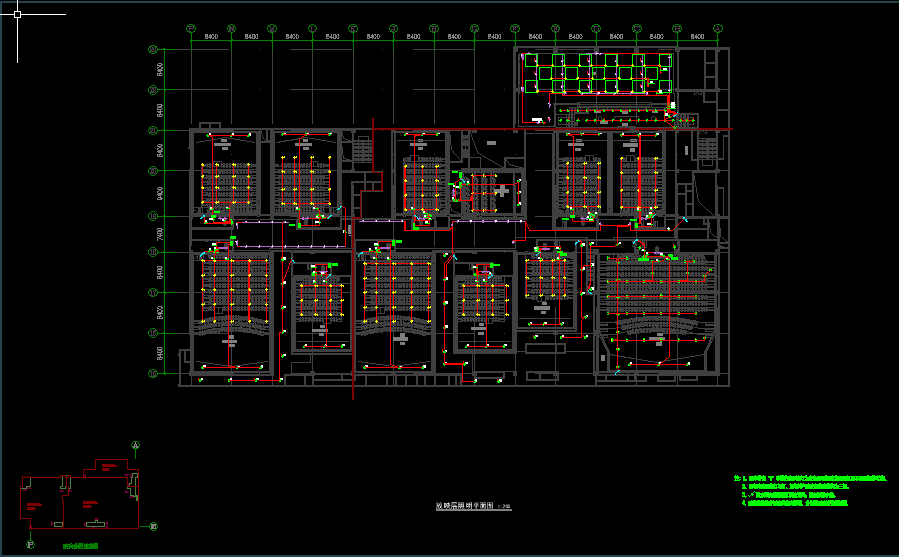

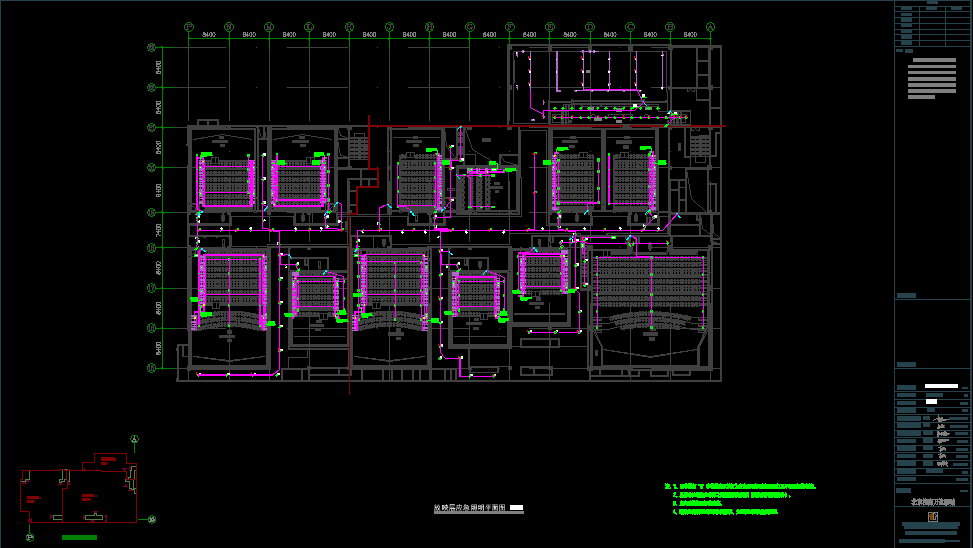

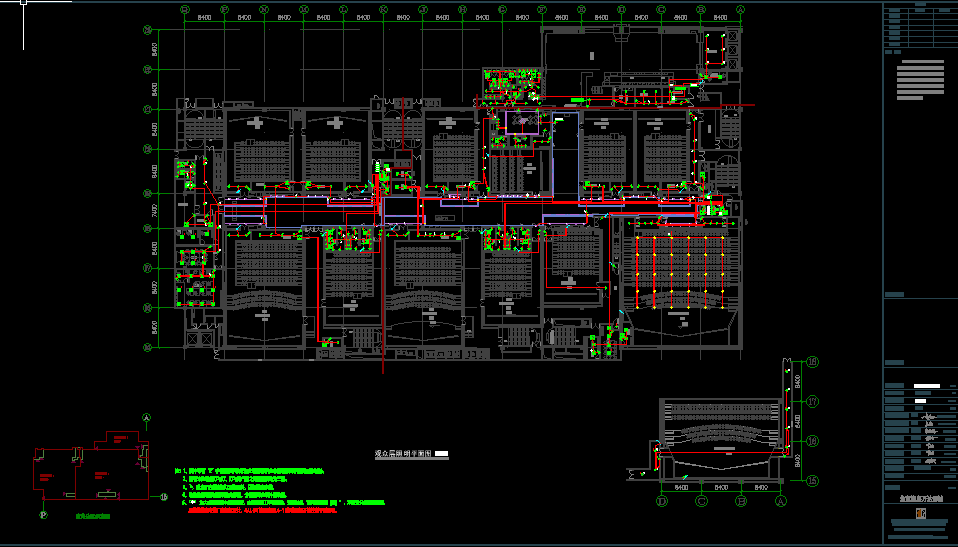

某影院装修设计详图包括观众层照明平面图、放映层照明平面图、观众层应急照明平面图、放映层应急照明平面图、观众层立面照明平面图、观众层地面照明平面图、观众层配电干线图、观众层空调配电图、观众层配电平面图
