某水利枢纽工程水电站引水隧洞施工组织设计

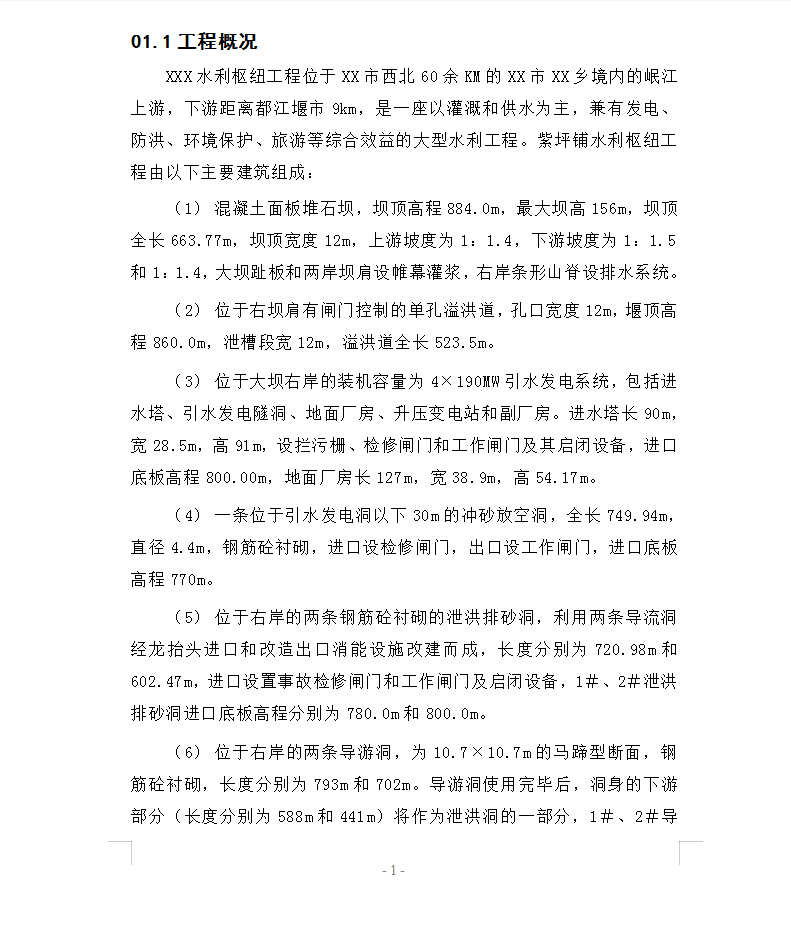

XXX水利枢纽工程位于XX市西北60余KM的XX市XX乡境内的岷江上游，下游距离都江堰市9km，是一座以灌溉和供水为主，兼有发电、防洪、环境保护、旅游等综合效益的大型水利工程。XX水利枢纽工程由以下主要建筑组成：
（1）混凝土面板堆石坝，坝顶高程884.0m，最大坝高156m，坝顶全长663.77m，坝顶宽度12m，上游坡度为1：1.4，下游坡度为1：1.5和1：1.4，大坝趾板和两岸坝肩设帷幕灌浆，右岸条形山脊设排水系统。
（2）位于右坝肩有闸门控制的单孔溢洪道，孔口宽度12m，堰顶高程860.0m，泄槽段宽12m，溢洪道全长523.5m。
（3）位于大坝右岸的装机容量为4×190MW引水发电系统，包括进水塔、引水发电隧洞、地面厂房、升压变电站和副厂房。进水塔长90m，宽28.5m，高91m，设拦污栅、检修闸门和工作闸门及其启闭设备，进口　底板高程800.00m，地面厂房长127m，宽38.9m，高54.17m。
（4）一条位于引水发电洞以下30m的冲砂放空洞，全长749.94m，直径4.4m，钢筋砼衬砌，进口设检修闸门，出口设工作闸门，进口底板高程770m。
（5）位于右岸的两条钢筋砼衬砌的泄洪排砂洞，利用两条导流洞经龙抬头进口和改造出口消能设施改建而成，长度分别为720.98m和602.47m，进口设置事故检修闸门和工作闸门及启闭设备，1＃、2＃泄洪排砂洞进口底板高程分别为780.0m和800.0m。
