大坝下游围堰工程施工组织设计 11P

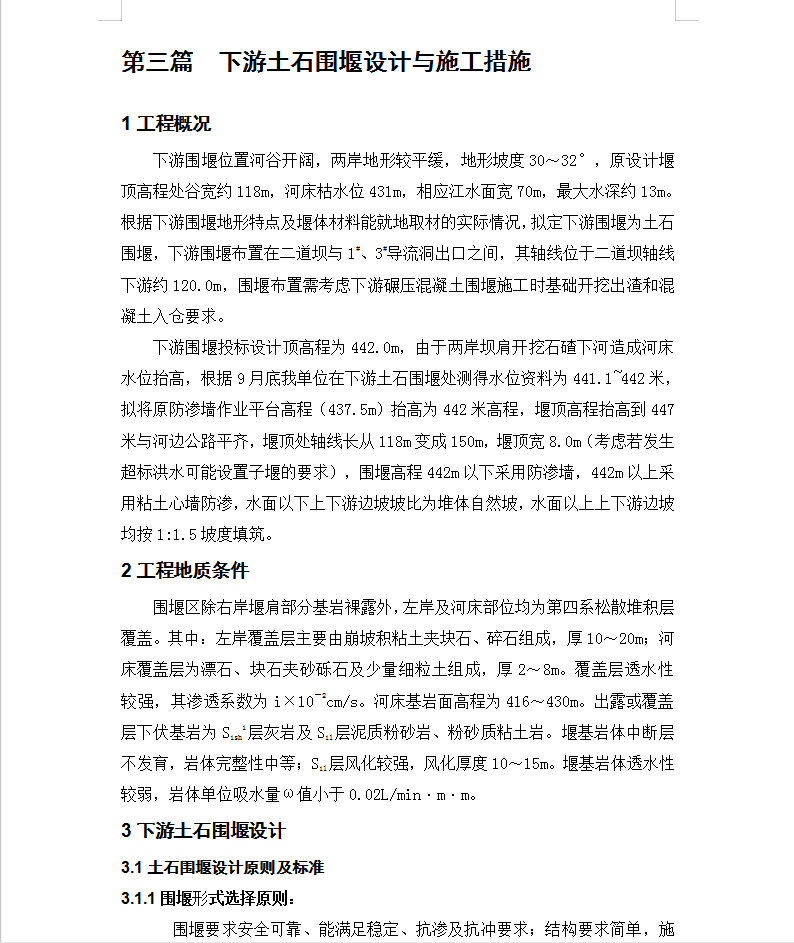

下游围堰位置河谷开阔，两岸地形较平缓，地形坡度30～32°，原设计堰顶高程处谷宽约118m，河床枯水位431m，相应江水面宽70m，最大水深约13m。根据下游围堰地形特点及堰体材料能就地取材的实际情况，拟定下游围堰为土石围堰，下游围堰布置在二道坝与1#、3#导流洞出口之间，其轴线位于二道坝轴线下游约120.0m，围堰布置需考虑下游碾压混凝土围堰施工时基础开挖出渣和混凝土入仓要求。
下游围堰投标设计顶高程为442.0m，由于两岸坝肩开挖石碴下河造成河床水位抬高，根据9月底我单位在下游土石围堰处测得水位资料为441.1~442米，拟将原防渗墙作业平台高程（437.5m）抬高为442米高程，堰顶高程抬高到447米与河边公路平齐，堰顶处轴线长从118m变成150m，堰顶宽8.0m（考虑若发生超标洪水可能设置子堰的要求），围堰高程442m以下采用防渗墙，442m以上采用粘土心墙防渗，水面以下上下游边坡坡比为堆体自A然坡，水面以上上下游边坡均按1:1.5坡度填筑。
