变电站电气主接线毕业设计论文 51页

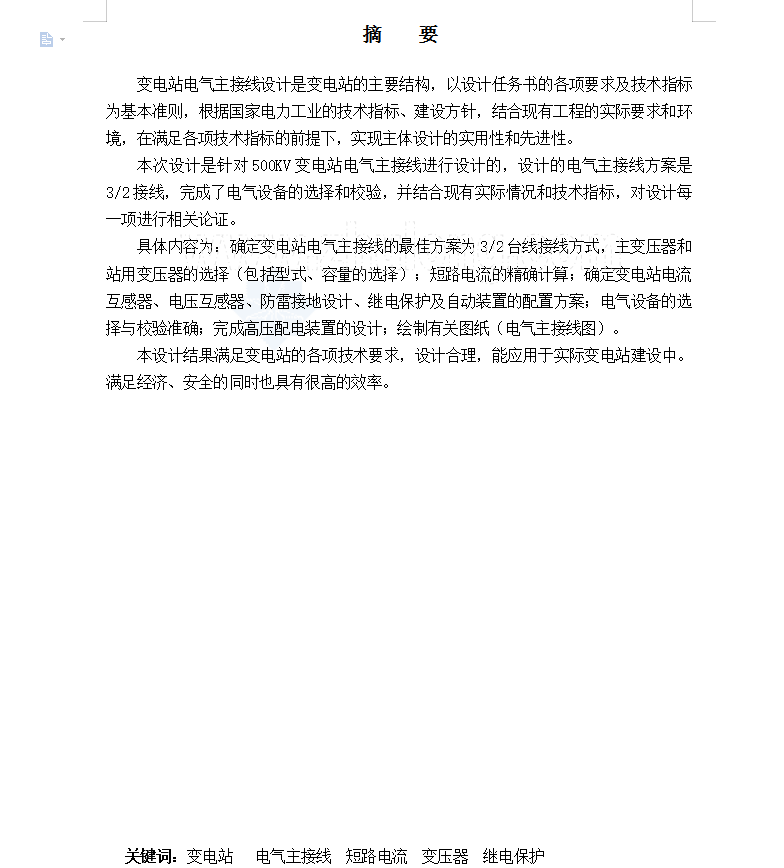

变电站电气主接线设计是变电站的主要结构，以设计任务书的各项要求及技术指标为基本准则，根据国家电力工业的技术指标、建设方针，结合现有工程的实际要求和环境，在满足各项技术指标的前提下，实现主体设计的实用性和先进性。
本次设计是针对500KV变电站电气主接线进行设计的，设计的电气主接线方案是3/2接线，完成了电气设备的选择和校验，并结合现有实际情况和技术指标，对设计每一项进行相关论证。
具体内容为：确定变电站电气主接线的最佳方案为3/2台线接线方式，主变压器和站用变压器的选择（包括型式、容量的选择）；短路电流的精确计算；确定变电站电流互感器、电压互感器、防雷接地设计、继电保护及自动装置的配置方案；电气设备的选择与校验准确；完成高压配电装置的设计；绘制有关图纸（电气主接线图）。
本设计结果满足变电站的各项技术要求，设计合理，能应用于实际变电站建设中。满足经济、安全的同时也具有很高的效率。
