1、本图采用XX市独立坐标系，黄海高程系。本工程土0.000相当于绝对标高7.000，图中所注的尺寸及标高除特殊说明外均以米为单位。
2、本工程所注坐标为轴线交叉点坐标。图中建筑物之间尺寸均为建筑物外墙皮之间的尺寸。
3、本工程环境设计另行委托设计，本工程一层出入口室外标高为6. 95,并以0.3%^ 2%的坡度坡向市政路。

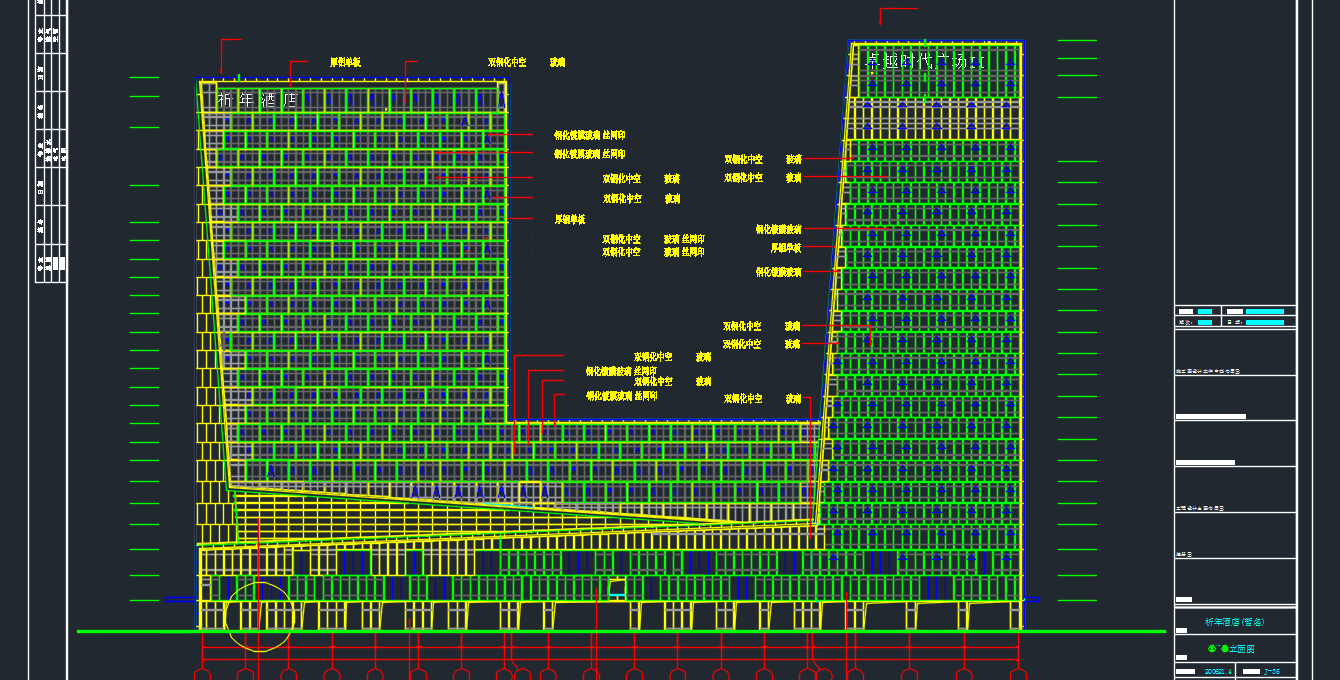

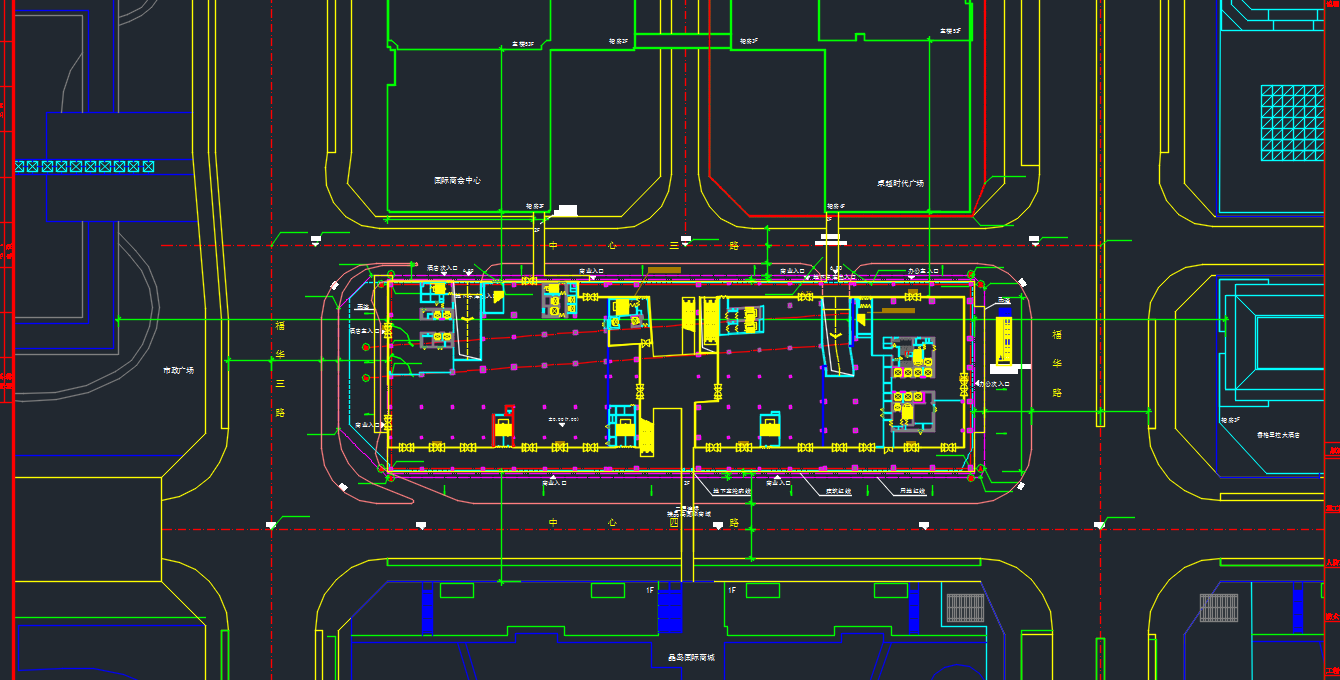

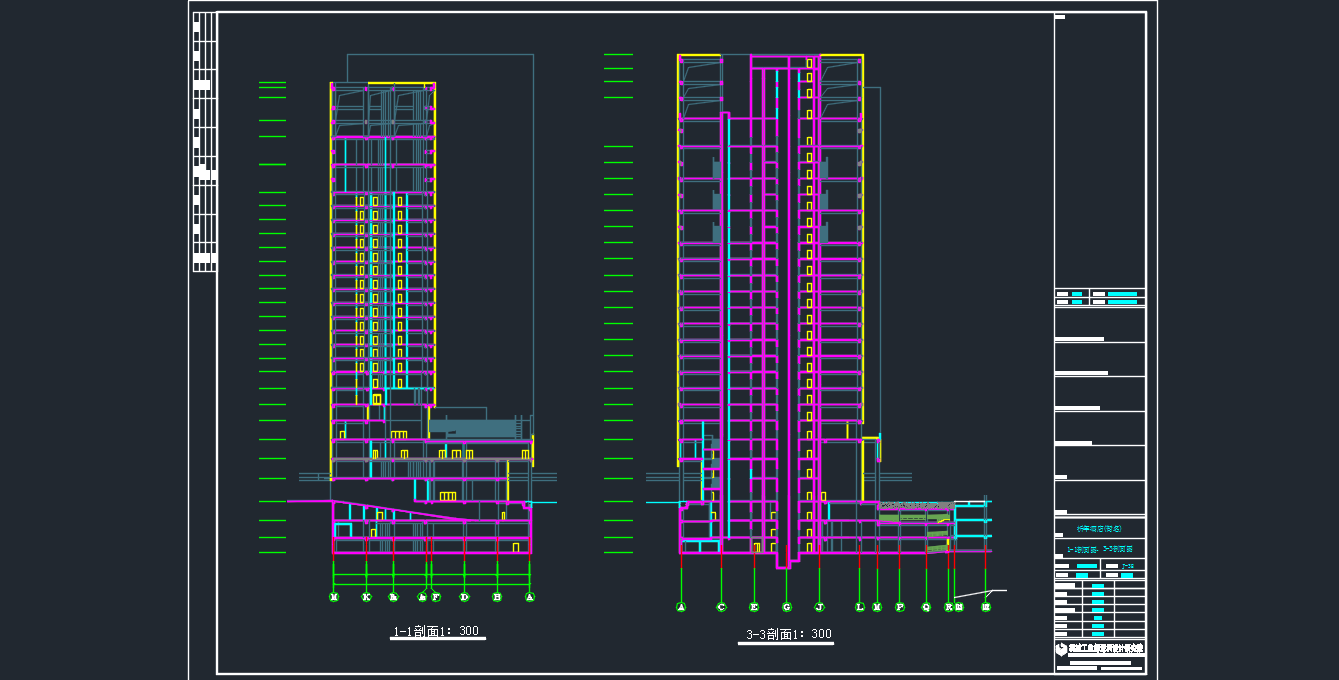

二十二层酒店办公综合体建筑项目施工图纸包括首层平面图、一层平面图、二层平面图、三层平面图、二十二层平面图、屋顶平面图、立面图、立面图等，剖面图、水泵房详图、变电配详图、楼梯详图、卫生间详图、门窗详图、管道井剖面详图、节点详图、供大家参考！
