公馆住宅立面建筑设计图纸

1.本工程主要对都市XX进行外立面建筑后期控制设计。
2.设计内容包括名住宅及商铺幕墙平面图、立面图、剖面图及节点控制图等。
设计说明
1.图中尺寸标注的单位为米，标高的标注单位为米。
2.图纸绘制尺寸为A0或A1。
3.外完成面最小尺寸原则: 真石漆、涂料50,施工图设计时尚需进一步调整。
4.由外立面装饰公司二次深化设计的施工图，而经开发商及方案设计单位共同认定后方可施工。
5.图中所列建筑材料只涉及其材质类别、色彩肌理、规格尺寸等属性及外观形式;建筑材料的具体品牌及厂家由设计单位协助开发商选定
6.本建筑后期控制手册中的外墙节点详图，仅表示外层建筑面层关系，内部构造由施工图设计单位完成。

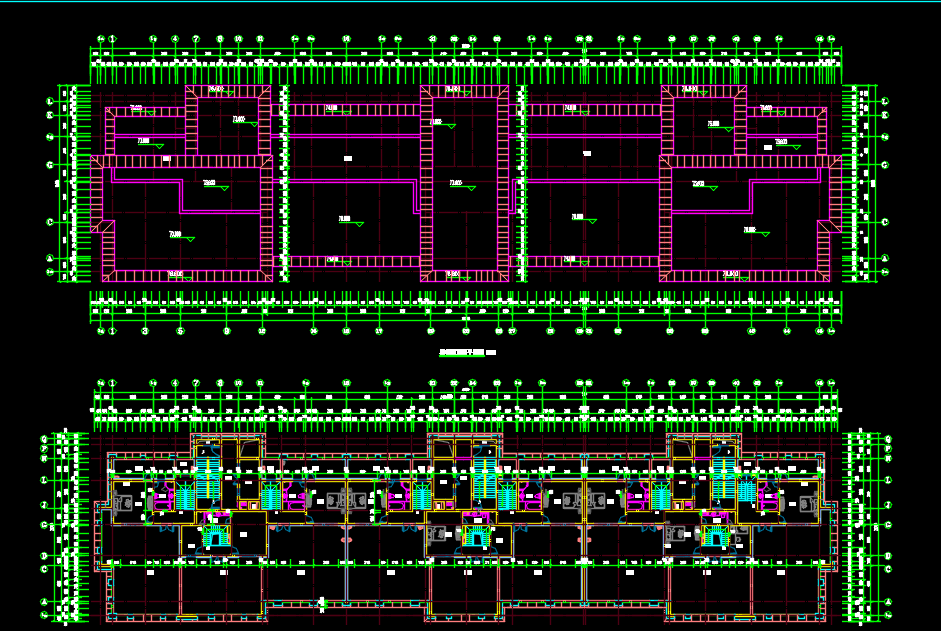

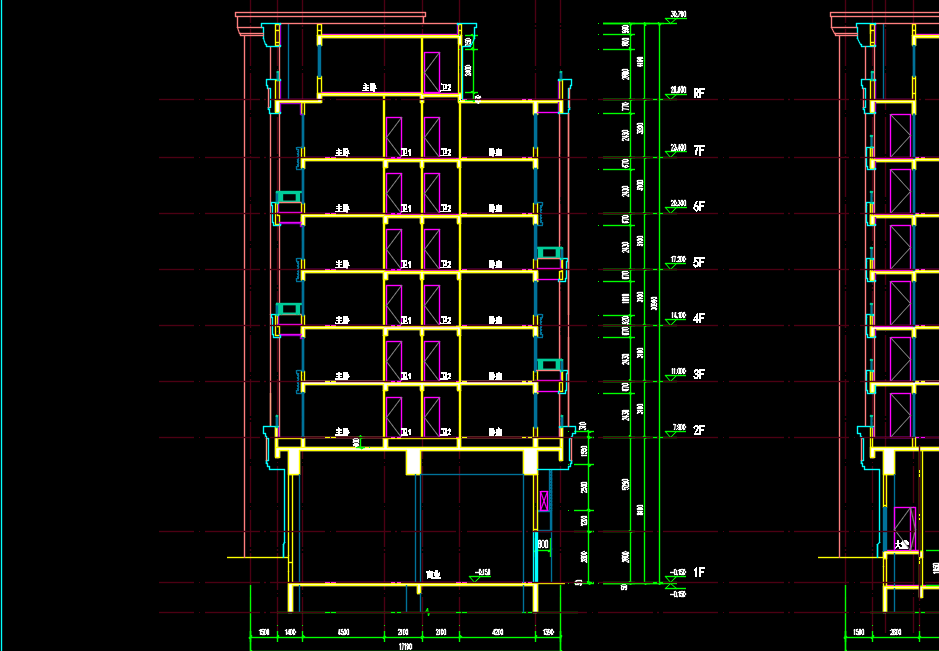

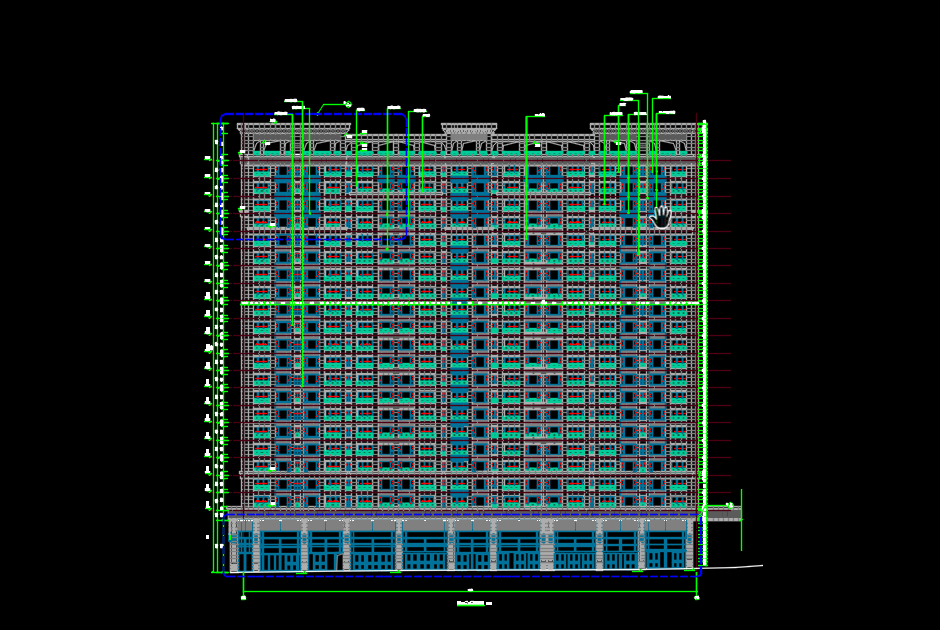

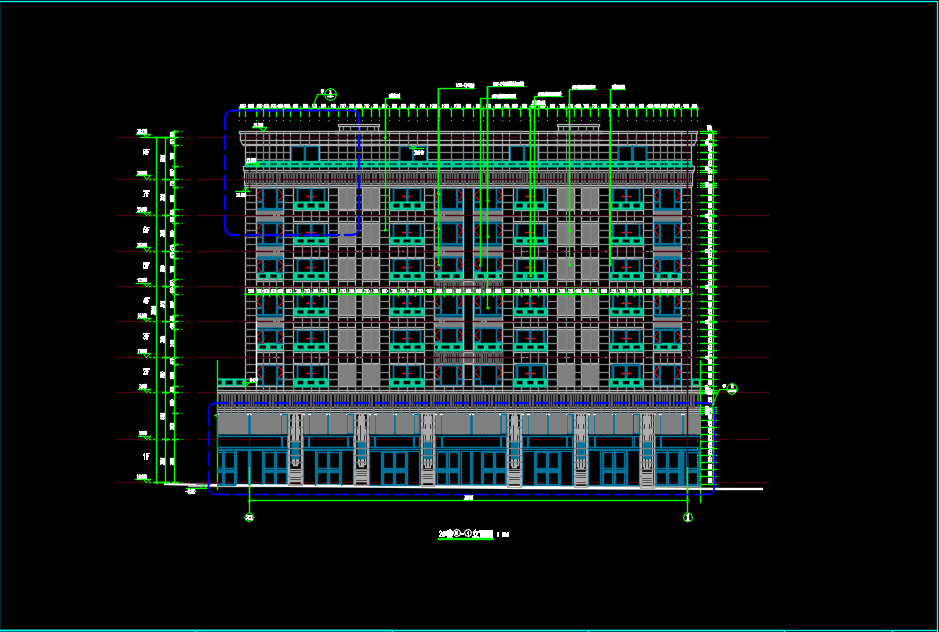

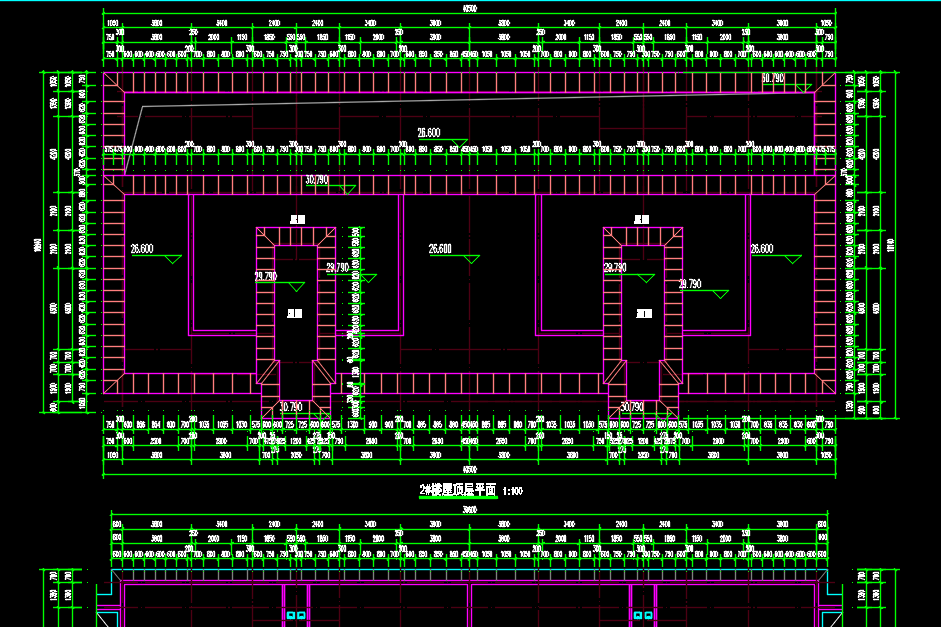

公馆住宅立面建筑设计图纸包括一层平面图、二层平面图、三层平面图、四层平面图、商铺幕墙平面图、节点控制图、立面图、立面图、剖面图等，供大家参考！
