三层框架结构工业厂房建筑施工图纸（含水电暖、效果图）

本项目为三层工业建筑，主体为钢筋混凝土框架结构。建筑高度约为：15.80m（室外地面至屋面面层）。总建筑面积：19615.55平方米, 建筑基底面积：6313.04平方米，建筑主体结构设计使用年限：50年。耐火等级： 二级，抗震设防烈度：7度。

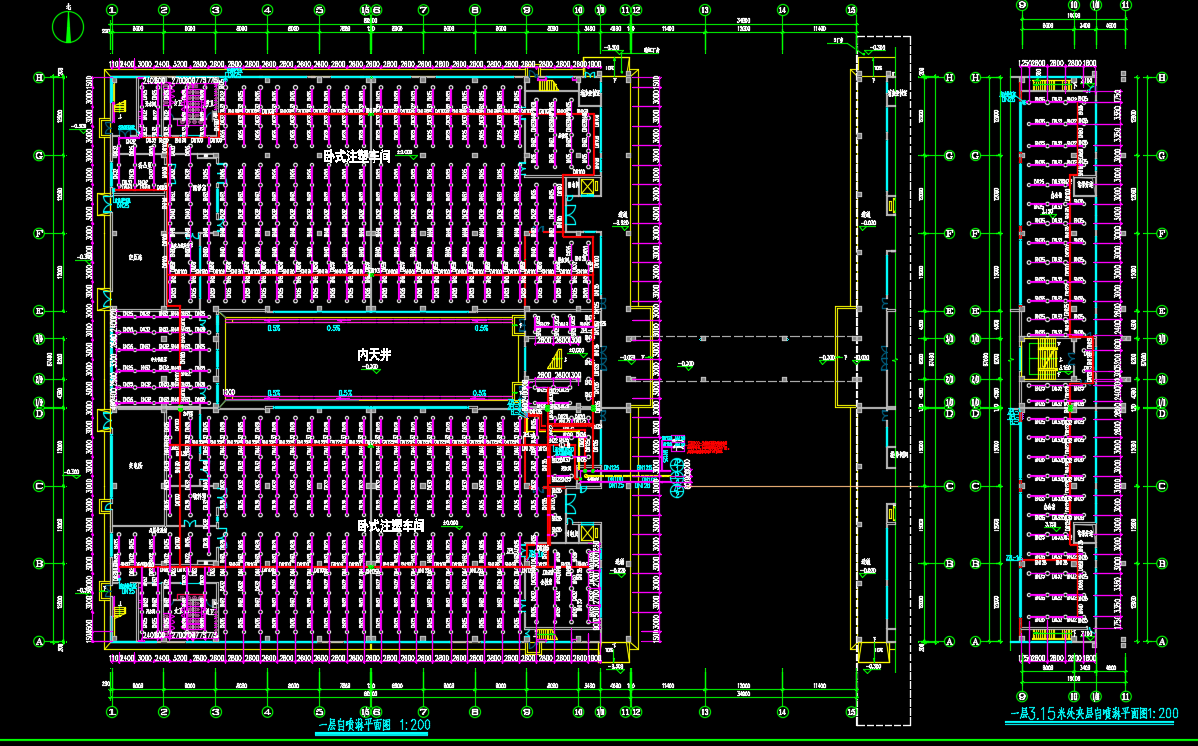

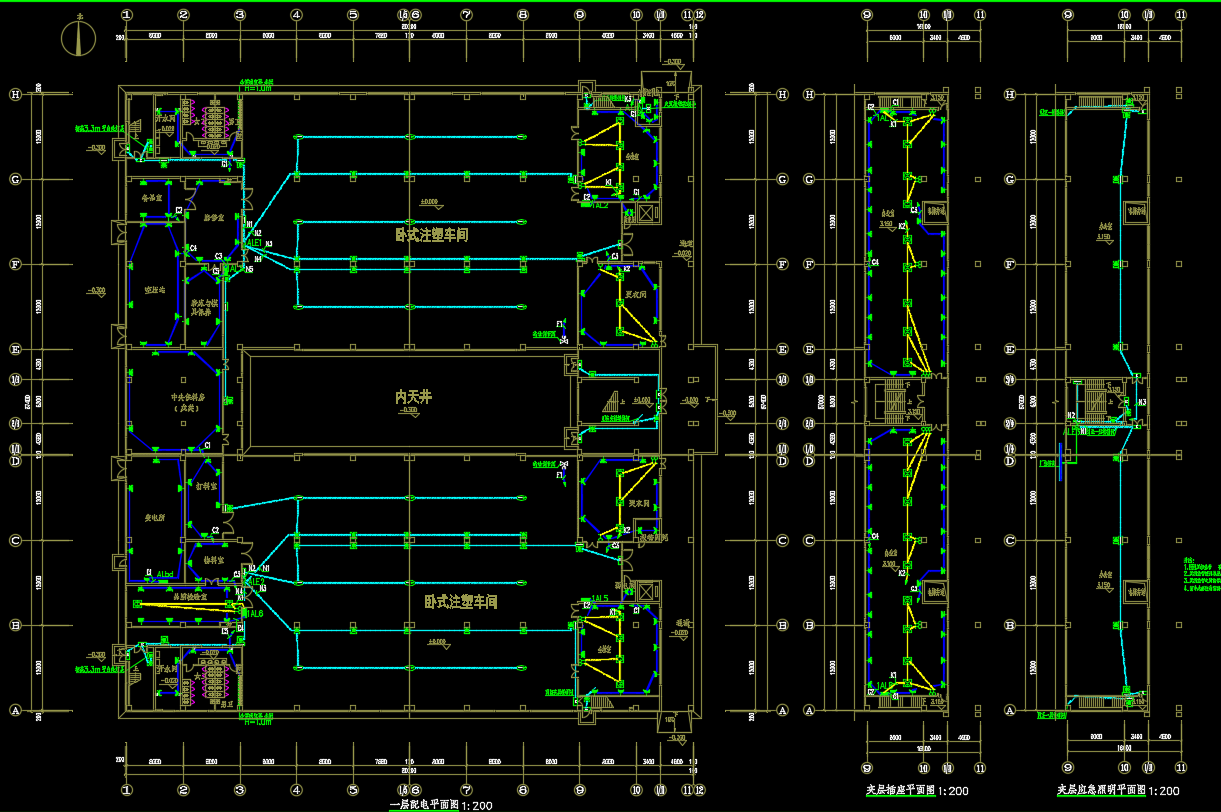

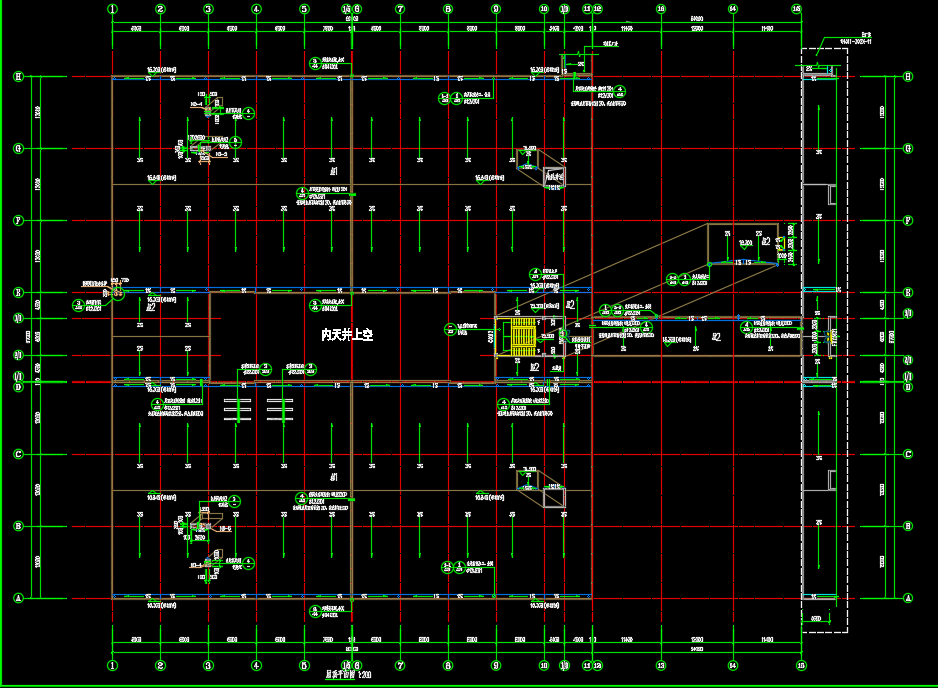

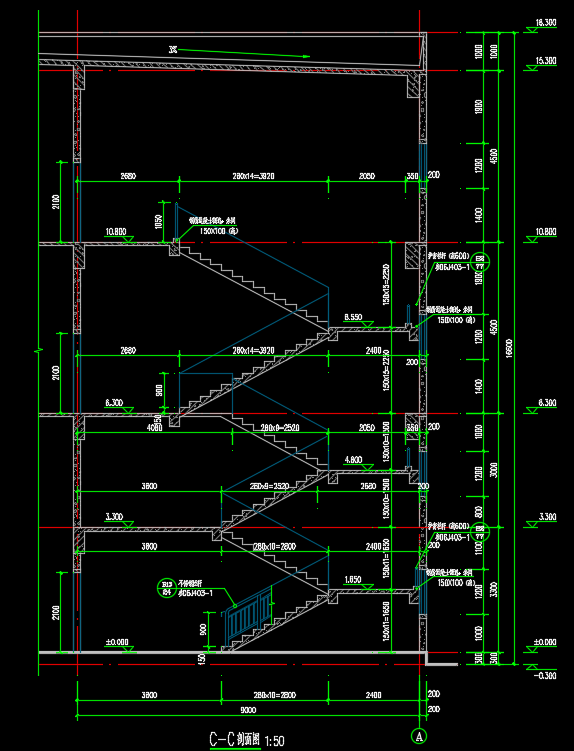

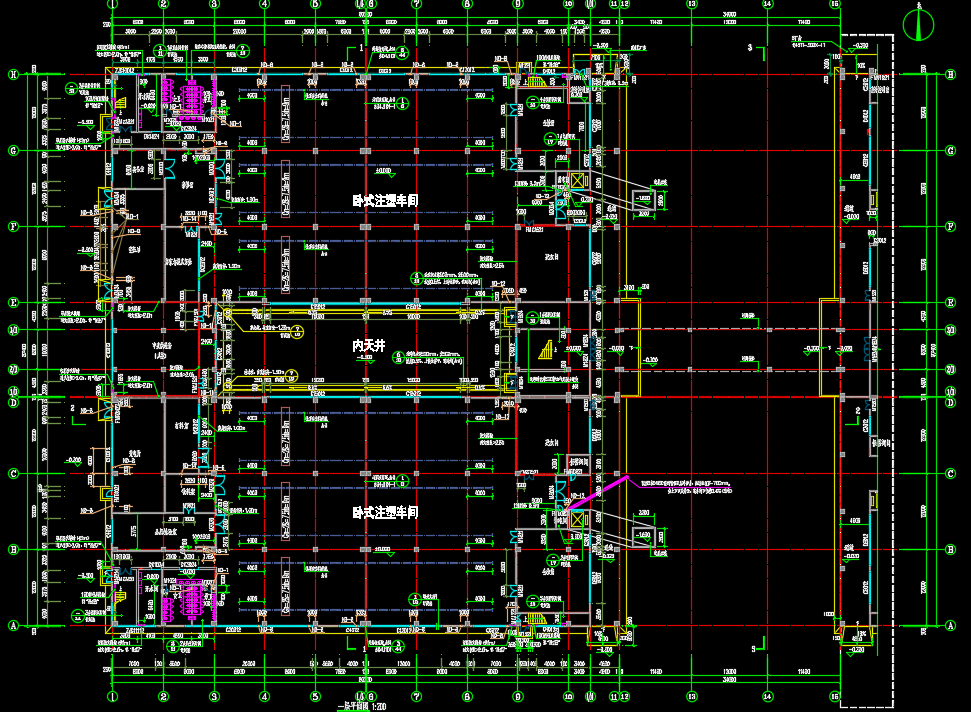

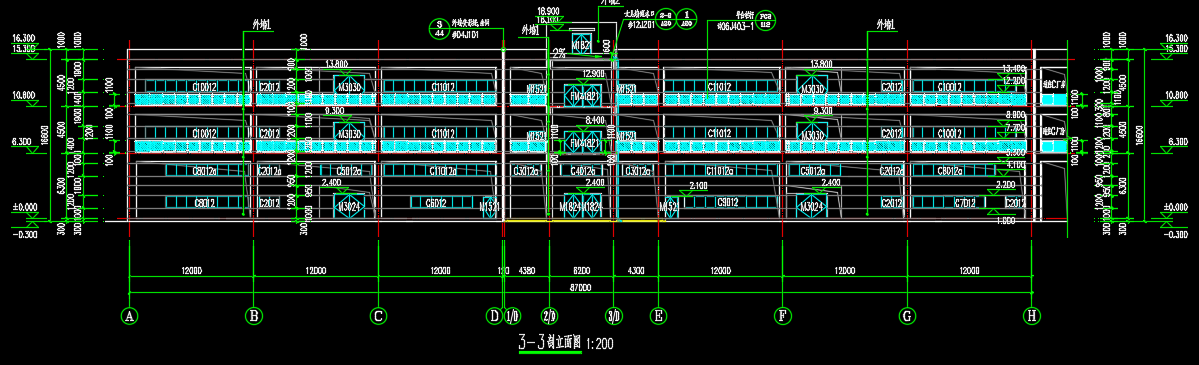

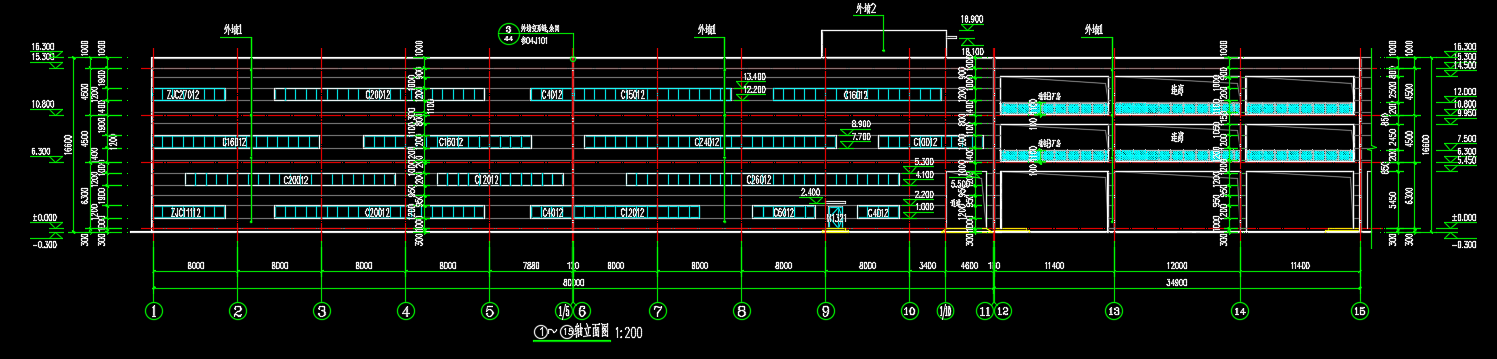

三层框架结构工业厂房建筑施工图纸（含水电暖、效果图）包括了墙身大样图、节点详图、门窗详图、电梯详图、5#楼梯间详图、1#楼梯间详图、卫生间详图、变电所详图、立面图、剖面图、屋顶平面图、三层平面图、二层平面图、标高4.100~5.300处窗户平面定位图、一层平面图、夹层平面图、一层给排水平面图、一层自喷淋平面图、卫生间给排水平面放大图、消火栓系统原理图等。
