本设计为社区党群活动中心，地上2层，总建筑面积399.16平方米，建筑高度9.00mm(室外地坪至屋面檐口与屋脊平均高度),室内外高差450mm。 建筑结构形式为框架结构，建筑结构类别为丙类，合理使用年限为50年,耐火等级：二级；防火设计建筑分类为多层民用建筑，地上耐火等级为二级。

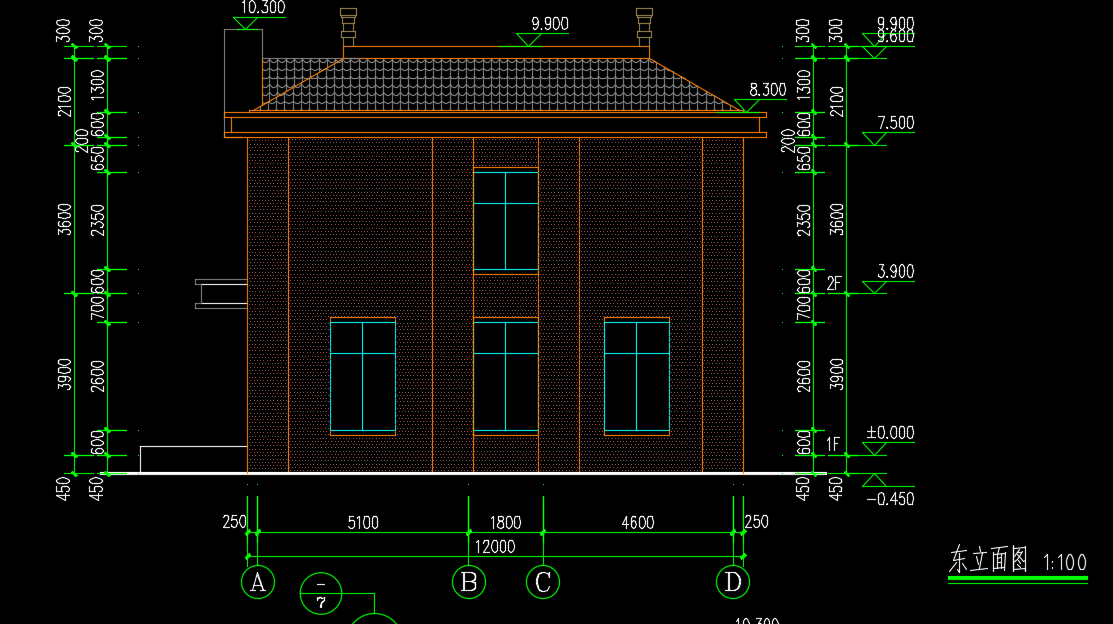

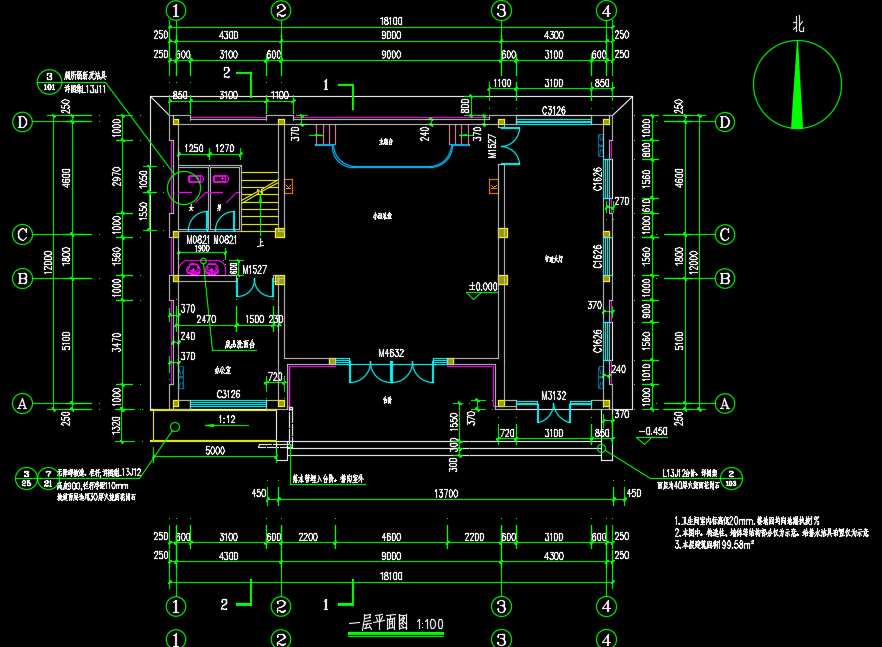

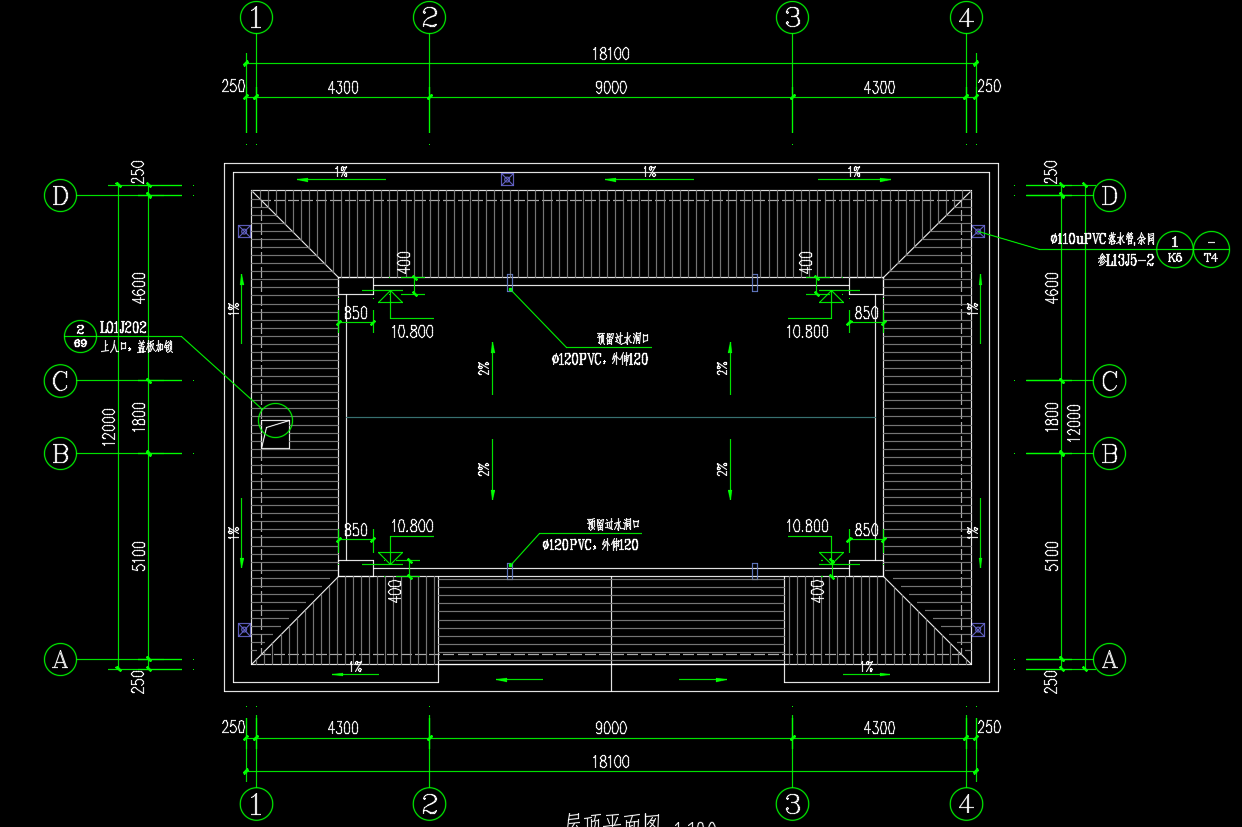

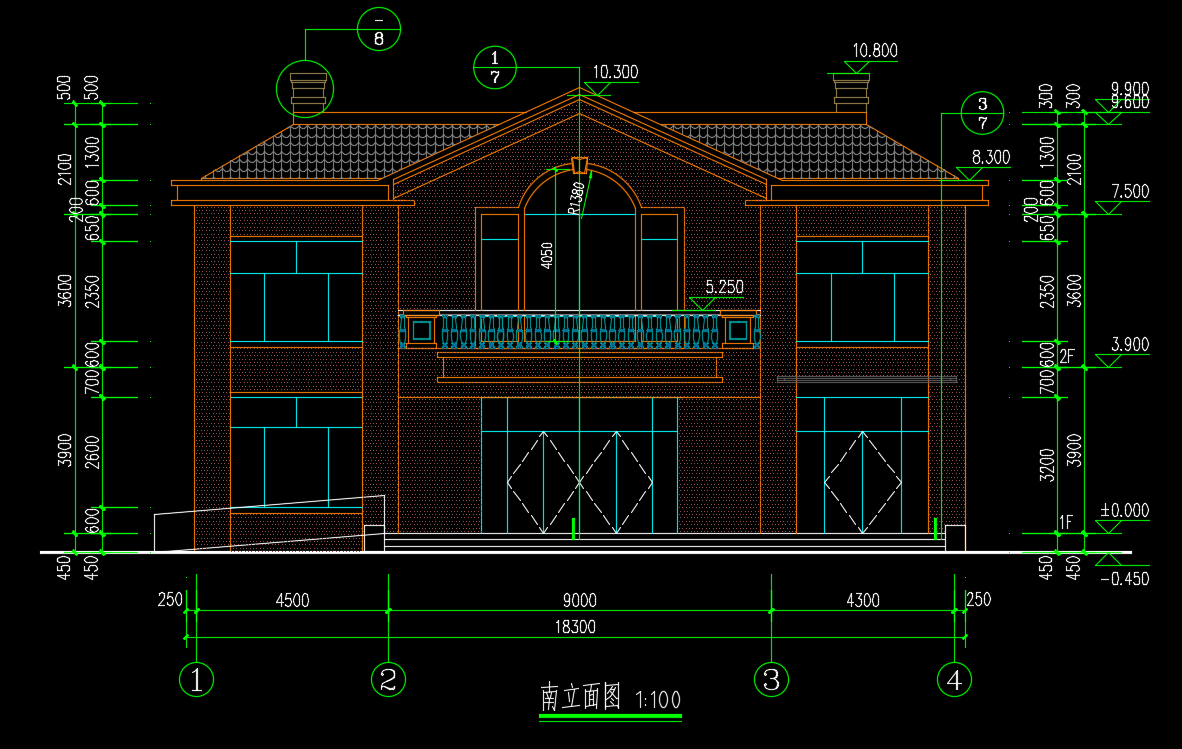

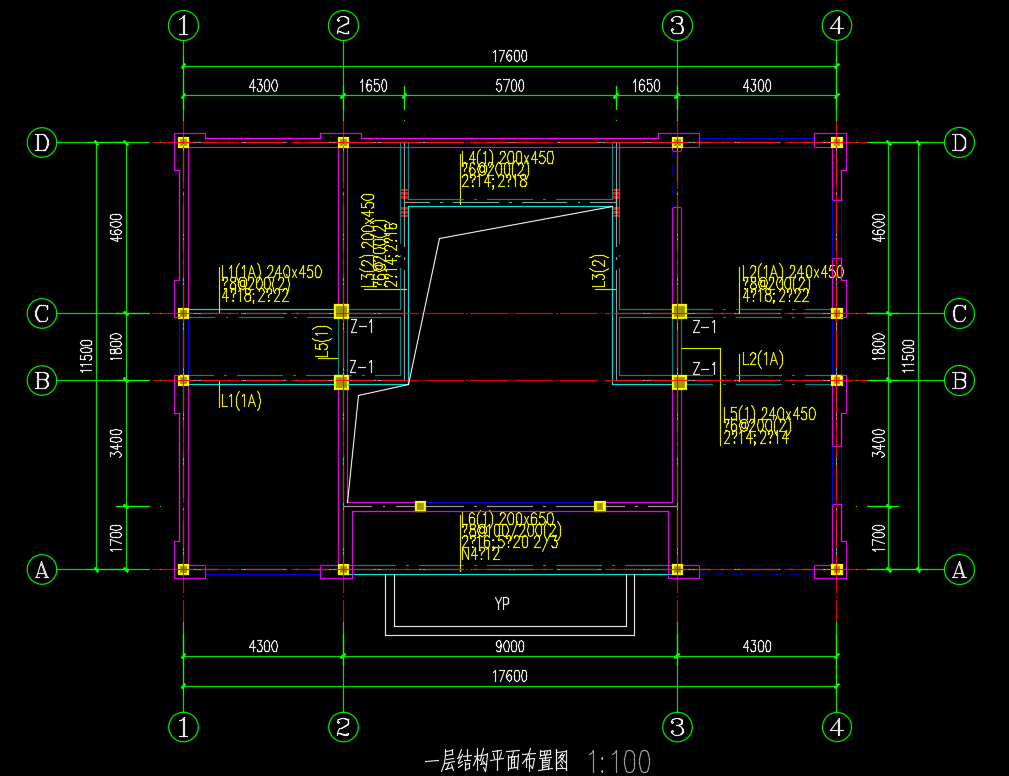

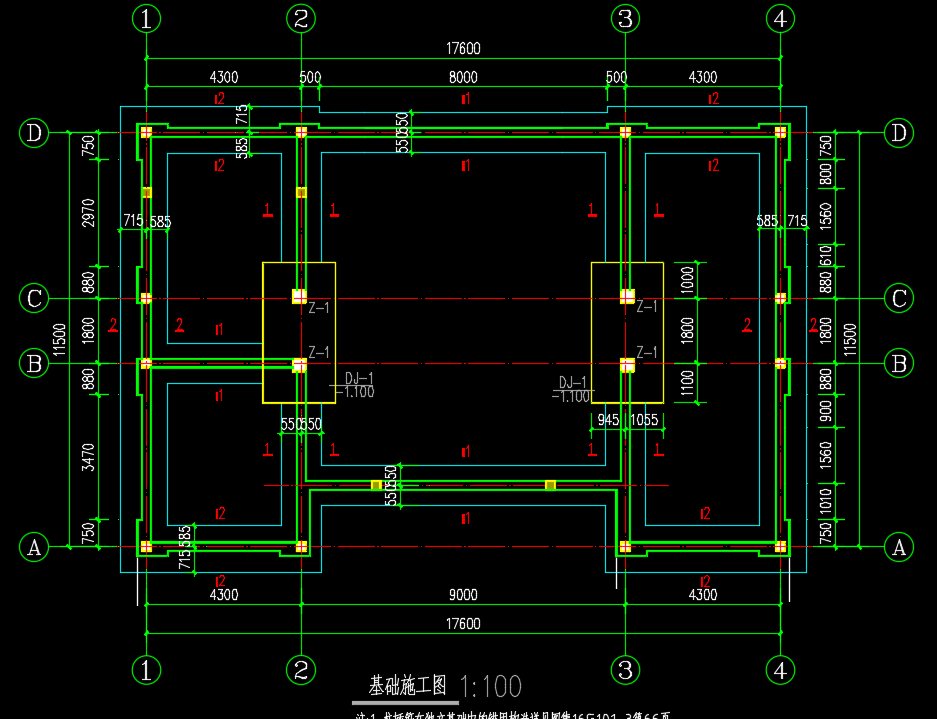

二层框架结构服务活动中心建筑施工图纸（含结施）包括了一层平面图、二层平面图、屋顶平面图、南立面图、北立面图、东立面图、西立面图、剖面图、基础施工图、一层结构平面布置图、一层顶现浇板配筋图、屋顶结构平面布置图、屋顶现浇板配筋图、楼梯平面布置图、楼梯基础图等。
