1. 本图册适用于填土高度为0.5m～20m的小跨径过水暗涵。
2. 本图册洞口形式为八字翼墙，八字翼墙按1：1.5和1:1.75的边坡坡率进行设计,涵洞洞口处的路基边坡应与其所在路段路基边坡保持一致；如采用其它洞口形式或边坡坡率时需要另行设计。
3. 汽车荷载等级为公路－Ⅱ级时可参照使用本图册。
4. 本图册适用于圆管涵纵坡≤3%的情况；当涵洞纵坡>3%时，按陡坡涵洞设计，做到充分利用地形和地质条件、经济合理，并注意结构的稳定性；进出水口设置消能措施，如跌水井、急流槽等，应结合具体工程需要补充设计。

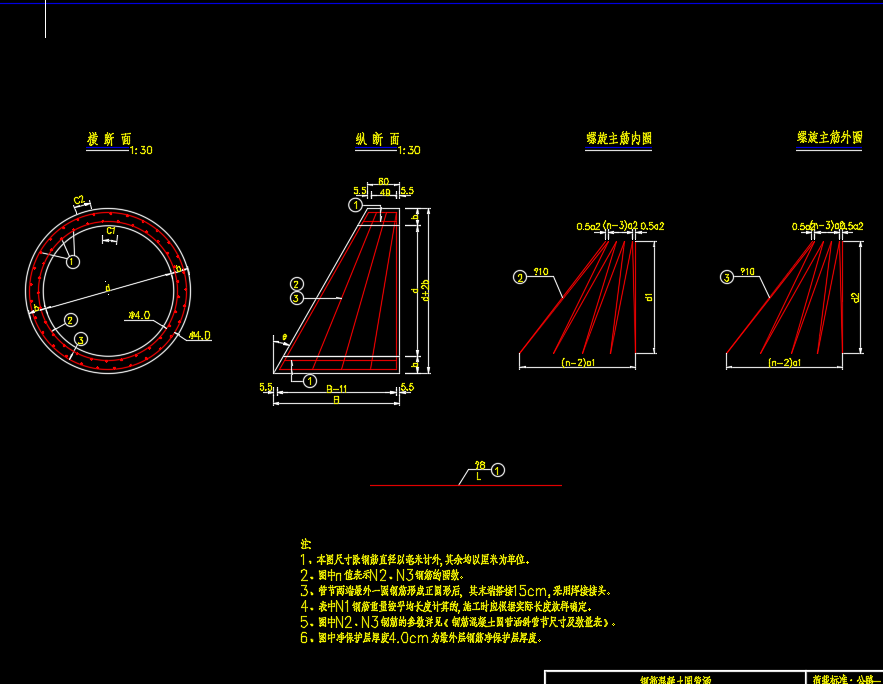

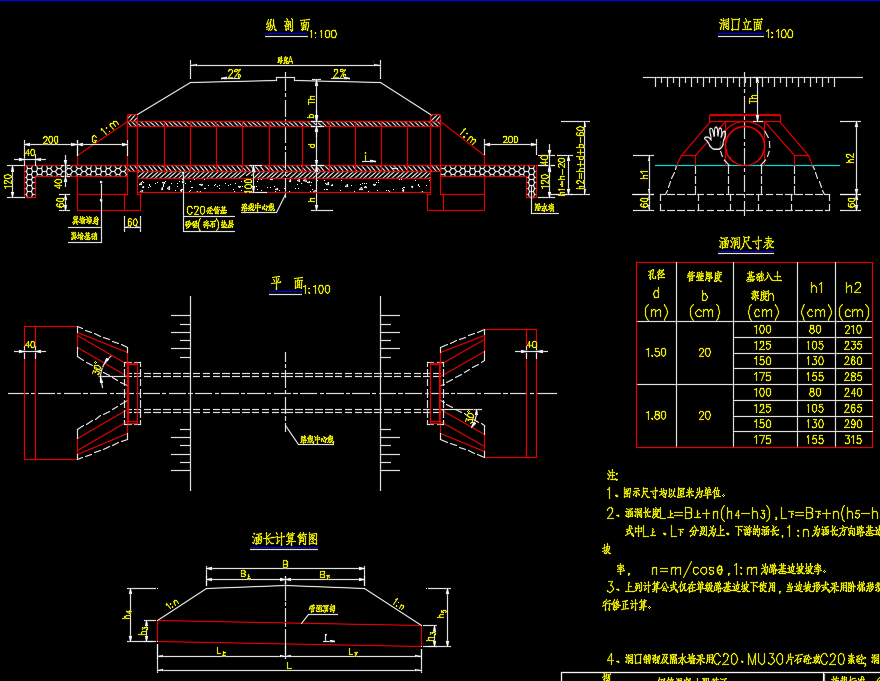

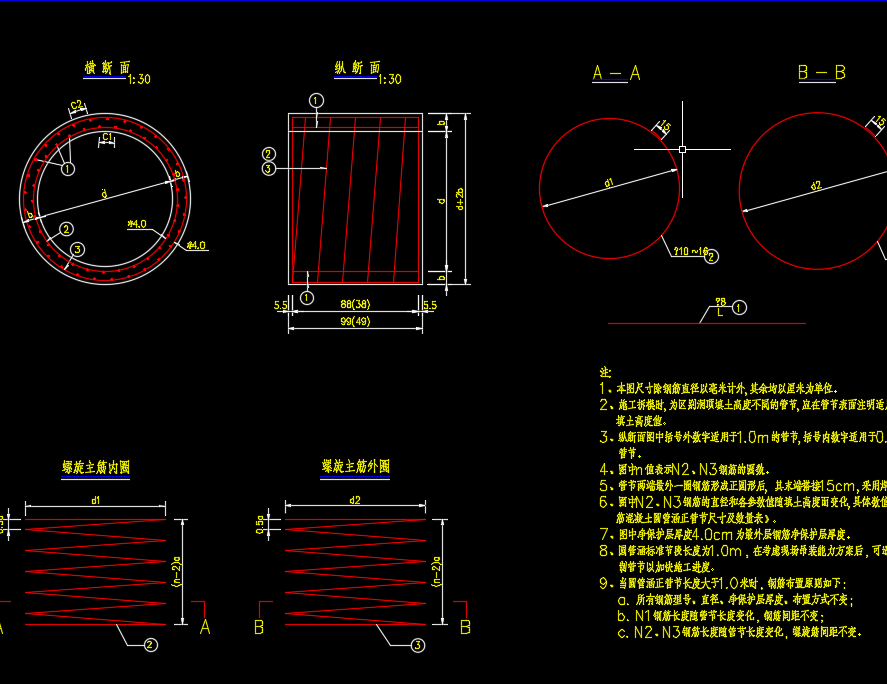

钢筋混凝土圆管涵全套标准图
