十七层框架结构中医院建筑施工图纸(含招标文件)

总用地面积：46688.45平方米,包括中医院用地和医技保障楼用地。总建筑面积：40366.08平方米。其中地上35252.56平方米，地下5113.52平方米。建筑占地面积：4747.55平方米。建筑层数：地上17层，地下1层。建筑总高度：68.60m（室内地面至屋面建筑完成面），结构形式：钢筋混凝土框架结构。设计使用年限类别：3类，50年，建筑耐火等级：地上一级，地下一级。本工程抗震设防烈度6度，设计基本地震加速度值0.10g，设计地震分组为第一组。

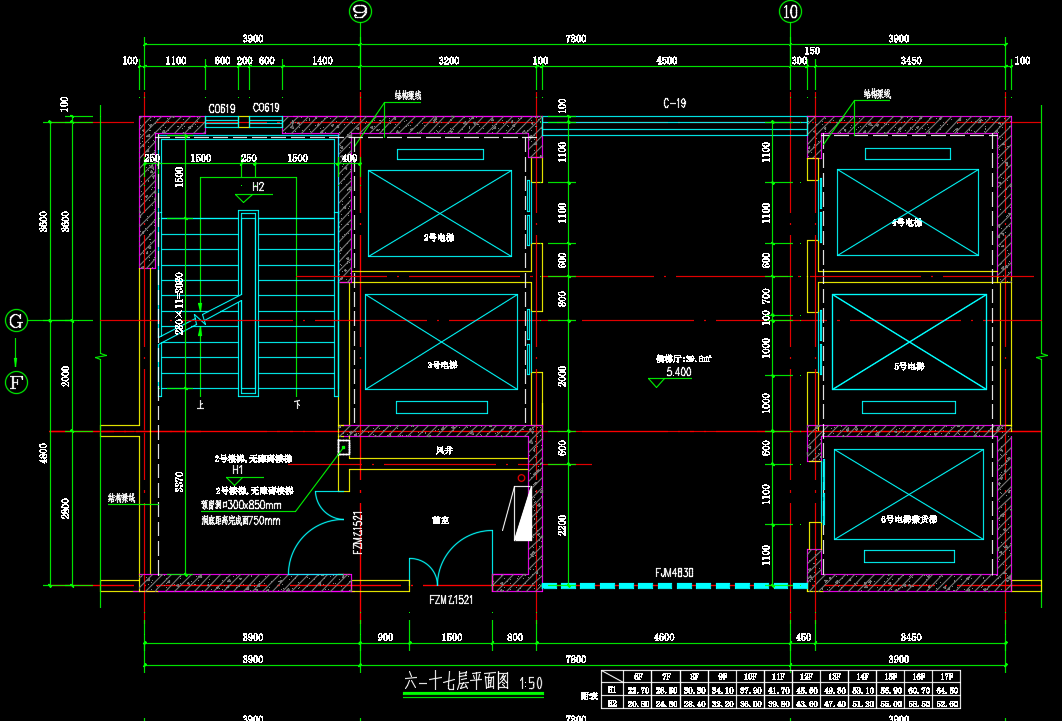

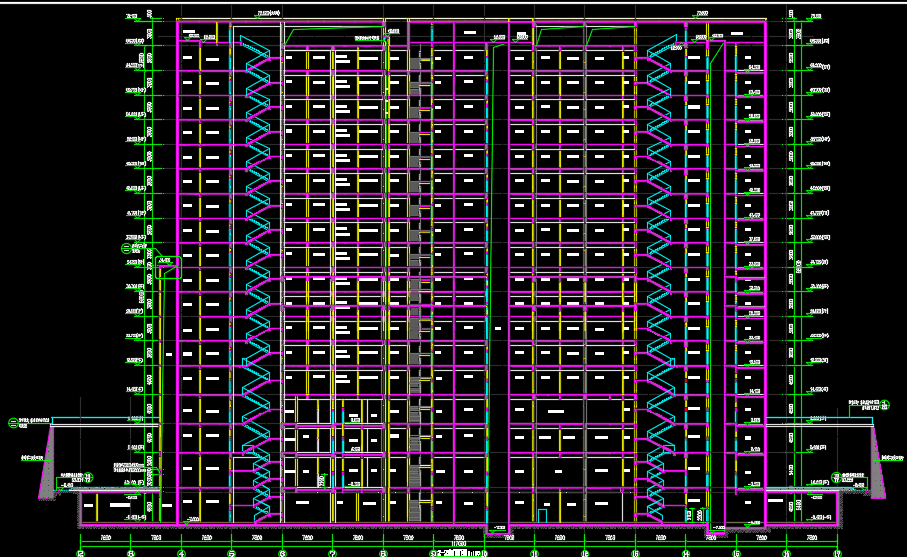

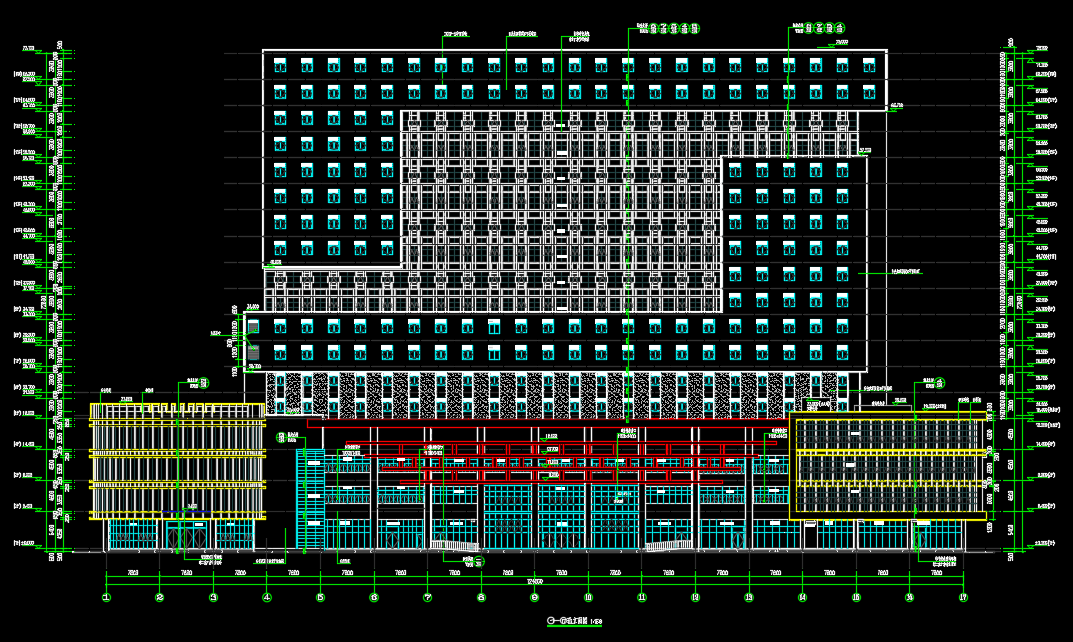

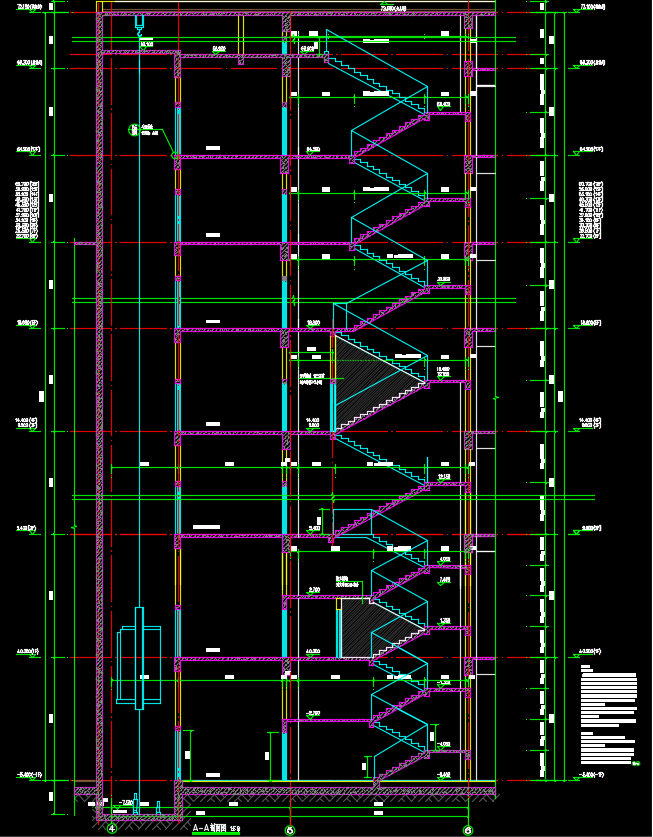

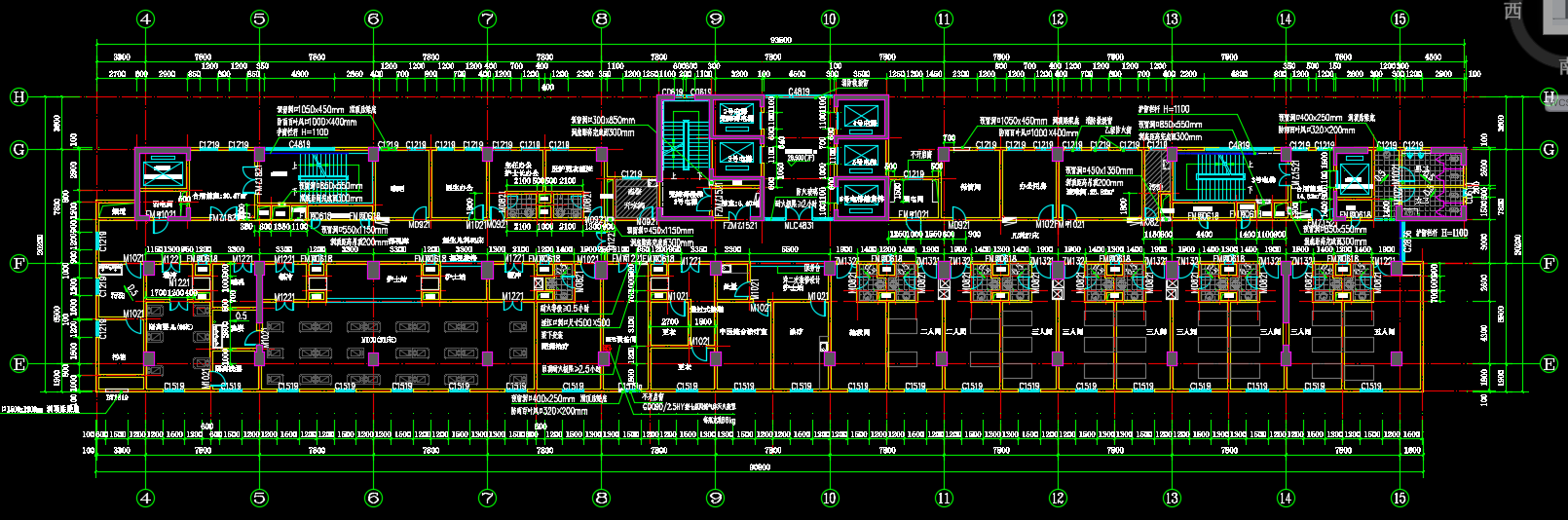

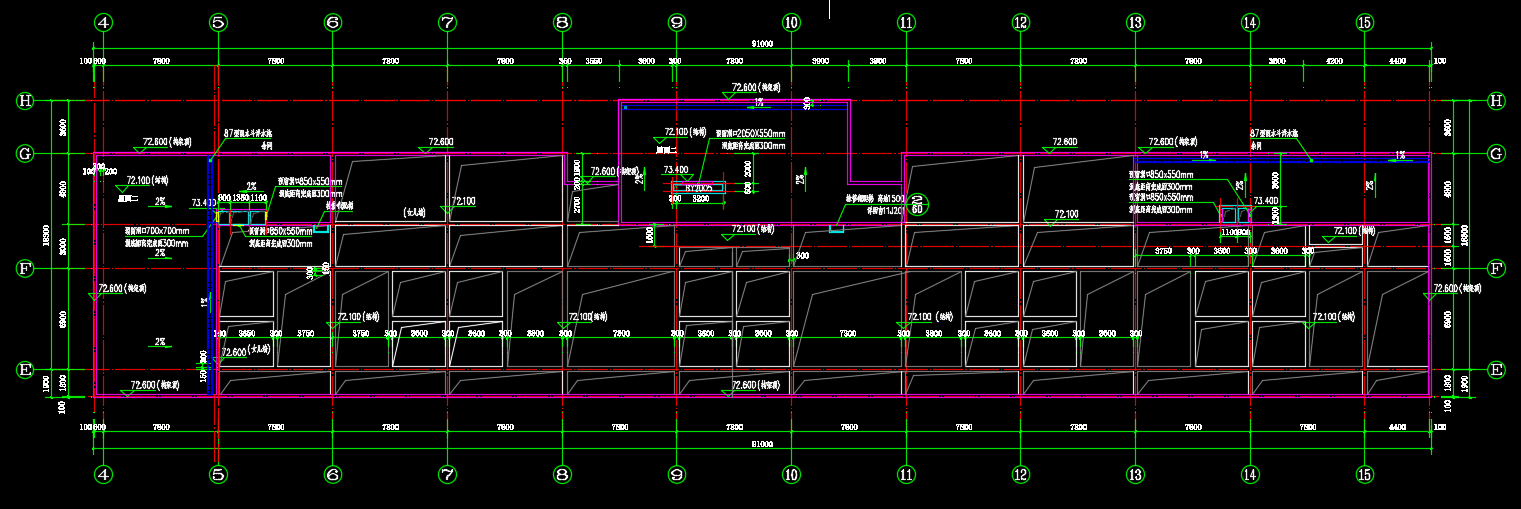

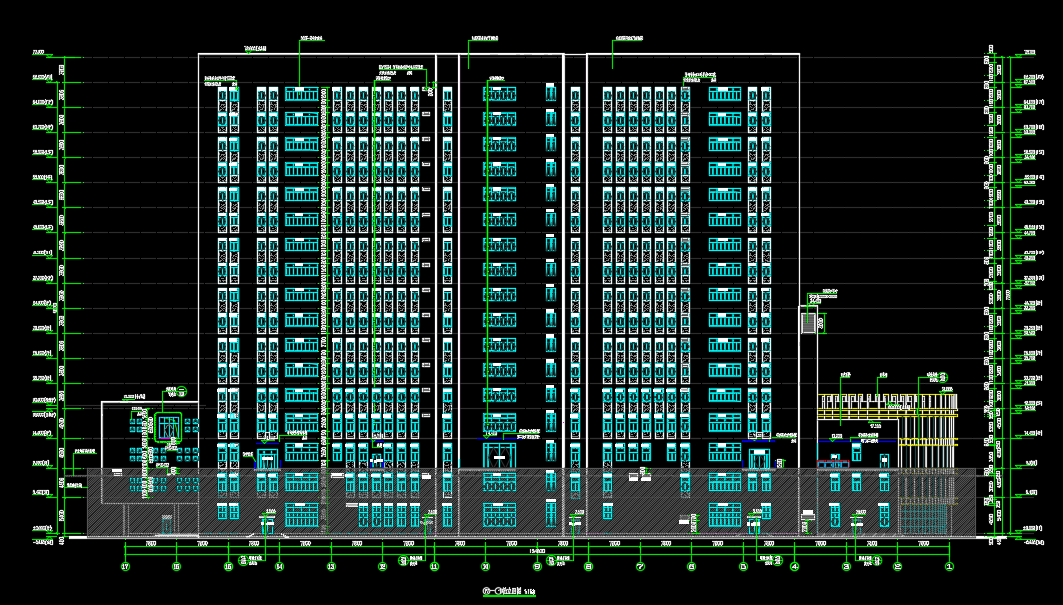

十七层框架结构中医院建筑施工图纸(含招标文件)包括了绿化总平面图、消防总平面图、透水铺装图、遮阴布置图、标准做法详图、地下一层平面图、一层平面图、五层平面图、七层平面图、八层平面图、九至十层平面图、十五至十六层平面图、十七层平面图、屋顶平面图、屋面构架层平面图、A- H轴立面图、1号楼梯、1号电梯放大平面图、 扶梯放大平面、剖面图、坡道大样图、配电房大样图、墙身大样图等。
