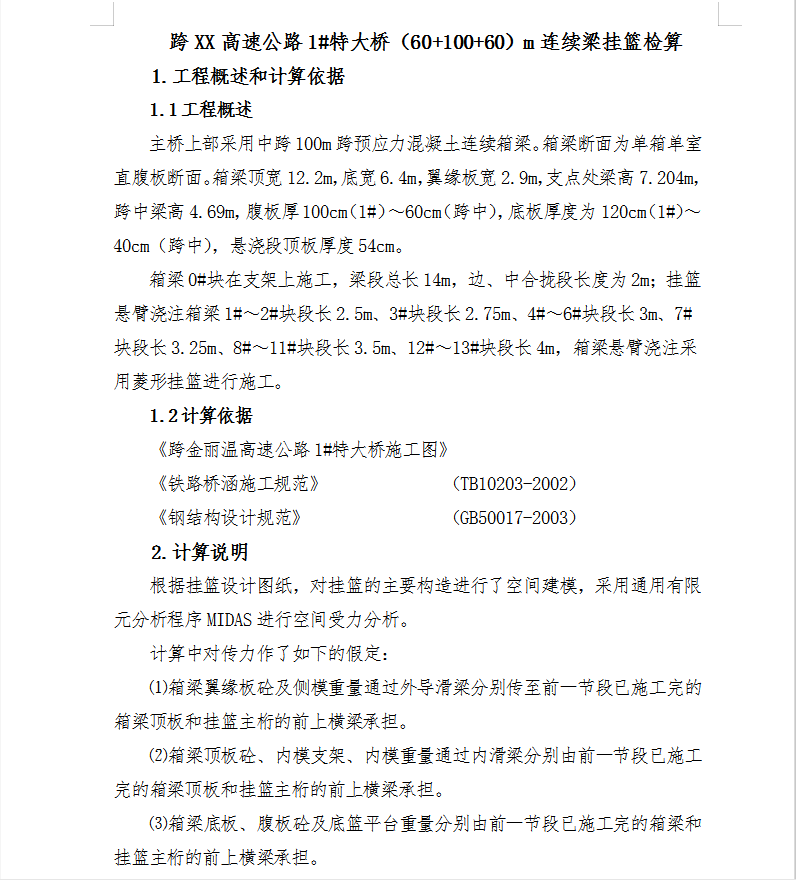

主桥上部采用中跨100m跨预应力混凝土连续箱梁。箱梁断面为单箱单室直腹板断面。箱梁顶宽12.2m，底宽6.4m，翼缘板宽2.9m，支点处梁高7.204m，跨中梁高4.69m，腹板厚100cm（1#）～60cm（跨中），底板厚度为120cm（1#）～40cm（跨中），悬浇段顶板厚度54cm。
箱梁0#块在支架上施工，梁段总长14m，边、中合拢段长度为2m；挂篮悬臂浇注箱梁1#～2#块段长2.5m、3#块段长2.75m、4#～6#块段长3m、7#块段长3.25m、8#～11#块段长3.5m、12#～13#块段长4m，箱梁悬臂浇注采用菱形挂篮进行施工。
