本工程XX机场改扩建项目/供热、供冷、燃气工程-空调机房子项,本子项建筑面积409m2,共一层。主要使用功能包括机房、变配电间、值班室、休息室。
设计范围:
本次暖通设计包括的内容有:
(1) 冷热源机房设计。
(2) 通风系统设计。
(3) 空调系统设计。
空调供回水管外网及直埋敷设设计:
1、本设计根据建筑提供的总平面图进行空调供回水管道设计。
2、空调供回水管自热能中心到航站楼的冬季供回水温度45/40℃,夏季供回水温度7/12°C。室外热力管线采用无补偿直埋敷设,管道采用无缝钢管聚氨酯整体式预制保温直埋管(GB/T29047-2012)。管道采用无补偿保温直埋方式敷设,采用钢制内管、保温层和保护壳结合为一体的预制保温直埋热水管,直埋敷设,1.5m>埋深>1.0m,回填料为砂土,做法参见05R410。保温管底部为 砂垫层,砂的最大粒度≯2mm,上面砂质粘土分层夯实。过路直埋管上方设直埋管保护盖板,作法详05R410P53页。
3、设置检查室,内部设置泄水阀管及自动排气阀,(编号FM)尺寸2.86×2.56×2(h)米。
4、热力入口
航站楼设热力入口2座,尺寸5×2.6×2(h)米,热力入口井做法参见《热水管道直埋敷设》05R410-P65页。检查室的做法,热力入口安装详见《暖通动力施工安装图集(一)》(水系统)10K509 P93。
5、管材及安装
供暖供回水管采用无缝钢管聚氨酯整体式预制保温直埋管,凡穿越隔墙、楼板的采暖管道均设套管。阀门类型DN≤50mm,不锈钢截止阀;DN>50mm,铜闸阀或蝶阀,放水放气阀采用铜塑球阀。系统最高处自动排气阀,最低处设放水阀 。管道变径时,采用管中平接。水系统阀门,管件等配件公称压力为1.6MPa,压力表测压范围0~1.6MPa。

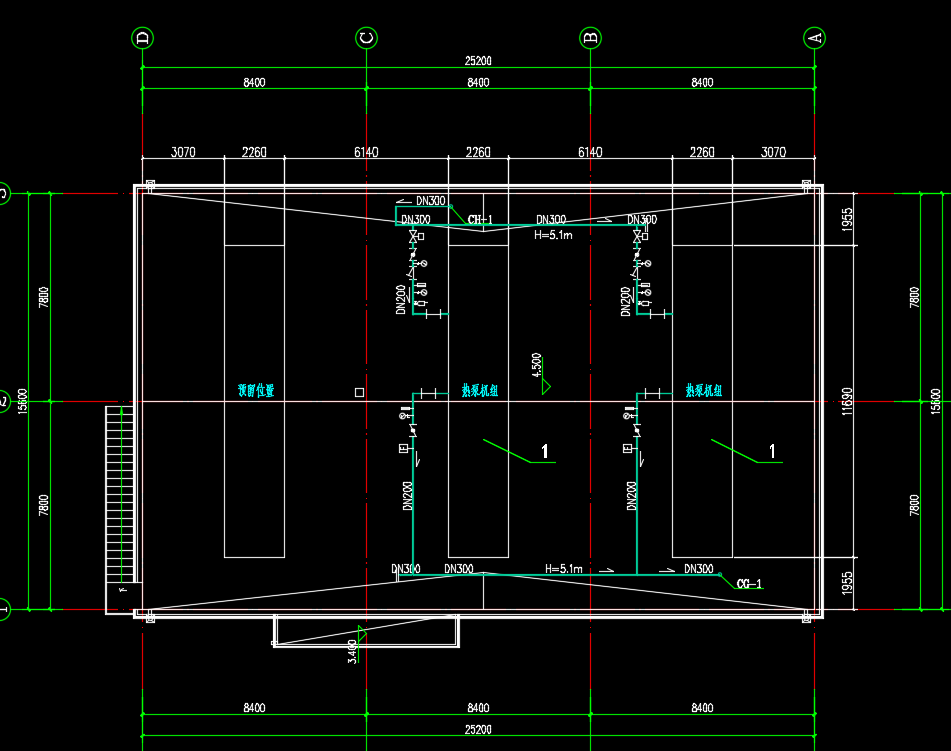

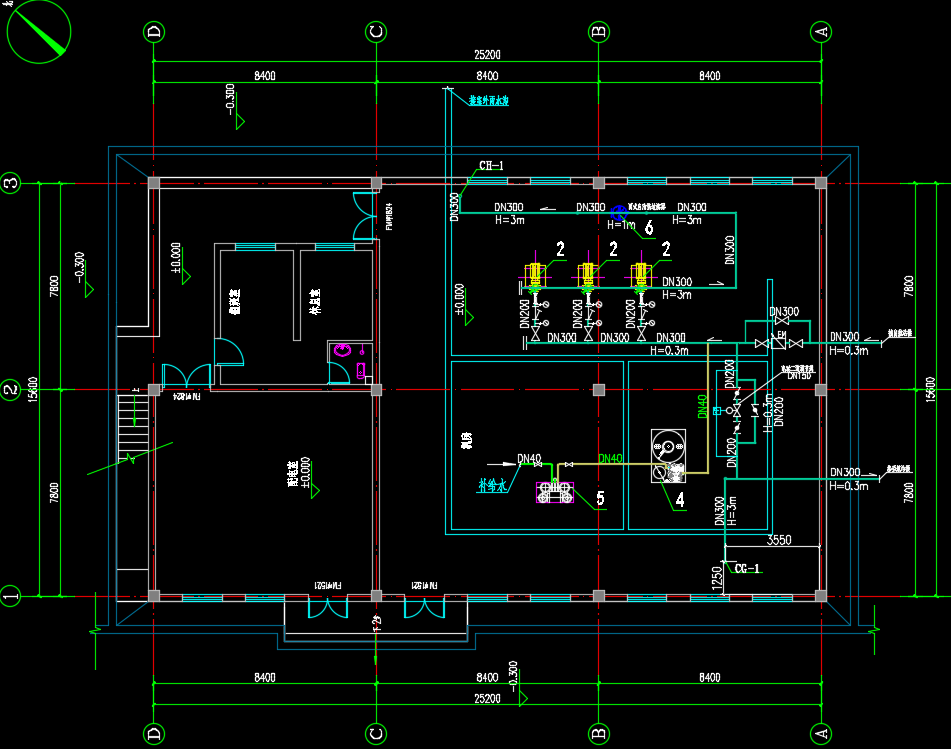

机场改扩建供热、供冷、燃气工程空调机房设计图纸,包括:工艺流程图、工艺平面图、空调、通风平面图等
