某厂占地面积为84830�O,建筑面积为41000�O,其中主车间为10000�O,工程投资2亿元,其中设备安装工作量为1190万元。

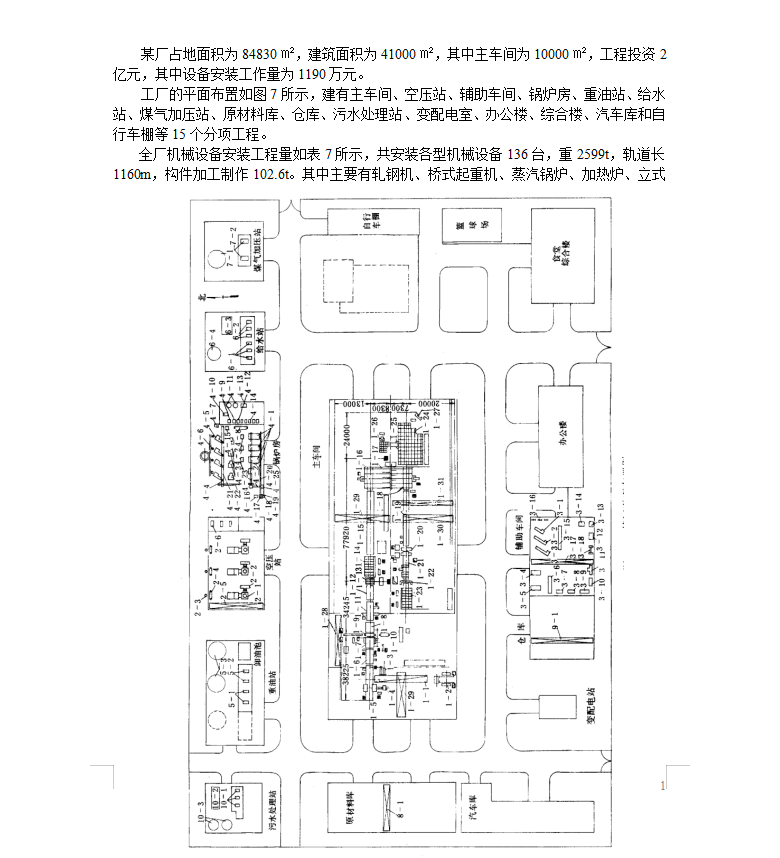

工厂的平面布置如图7所示,建有主车间、空压站、辅助车间、锅炉房、重油站、给水站、煤气加压站、原材料库、仓库、污水处理站、变配电室、办公楼、综合楼、汽车库和自行车棚等15个分项工程。

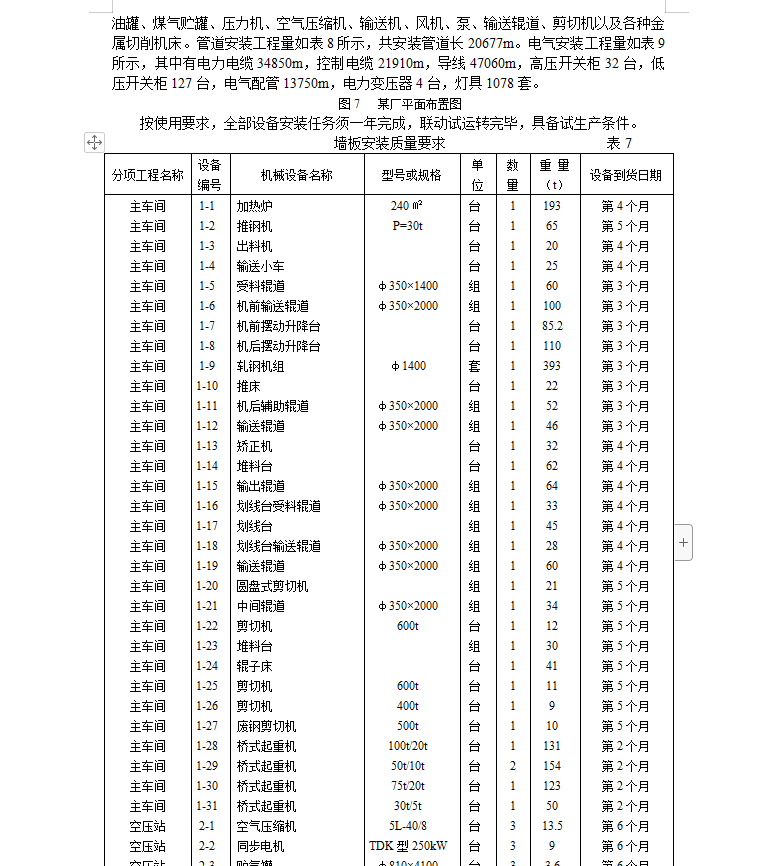

全厂机械设备安装工程量如表7所示,共安装各型机械设备136台,重2599t,轨道长1160m,构件加工制作102.6t。其中主要有轧钢机、桥式起重机、蒸汽锅炉、加热炉、立式油罐、煤气贮罐、压力机、空气压缩机、输送机、风机、泵、输送辊道、剪切机以及各种金属切削机床。管道安装工程量如表8所示,共安装管道长20677m。电气安装工程量如表9所示,其中有电力电缆34850m,控制电缆21910m,导线47060m,高压开关柜32台,低压开关柜127台,电气配管13750m,电力变压器4台,灯具1078套。
