单层钢框架结构办公楼施工图

汉尼拔钢结构

2023-04-14 0 737

ceomax-pro主题已启用，当前站点还没有验证正版主题授权，暂不可使用前往授权激活或获取正版授权。

本工程为快件中心9#楼,结构形式为单层钢框架结构。本工程为丙类建筑物，结构安全等级为二级，设计使用年限为50年,结构重要系数为1.0,耐火等级二级。

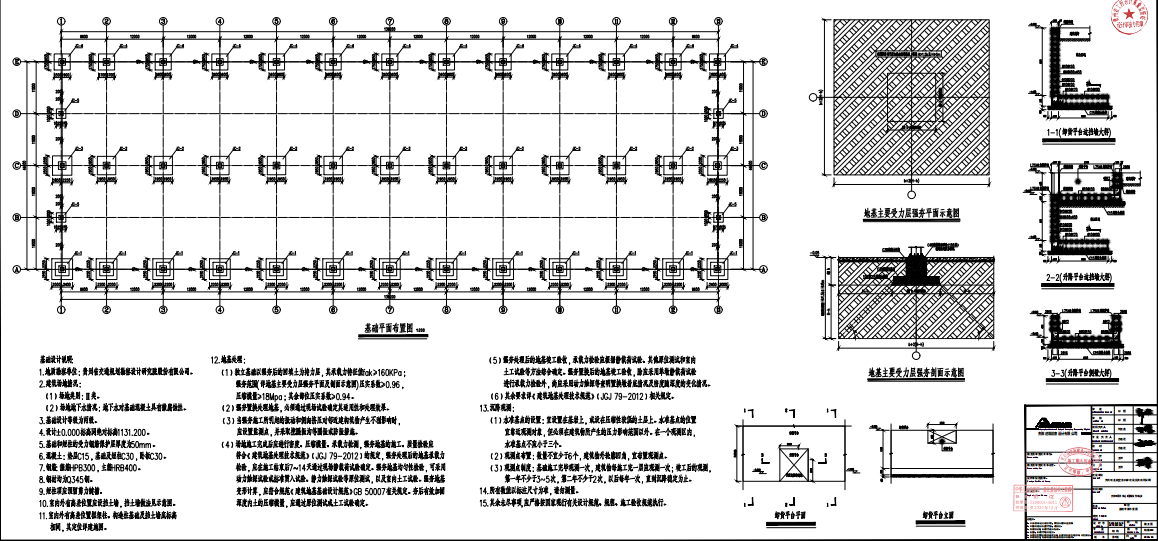

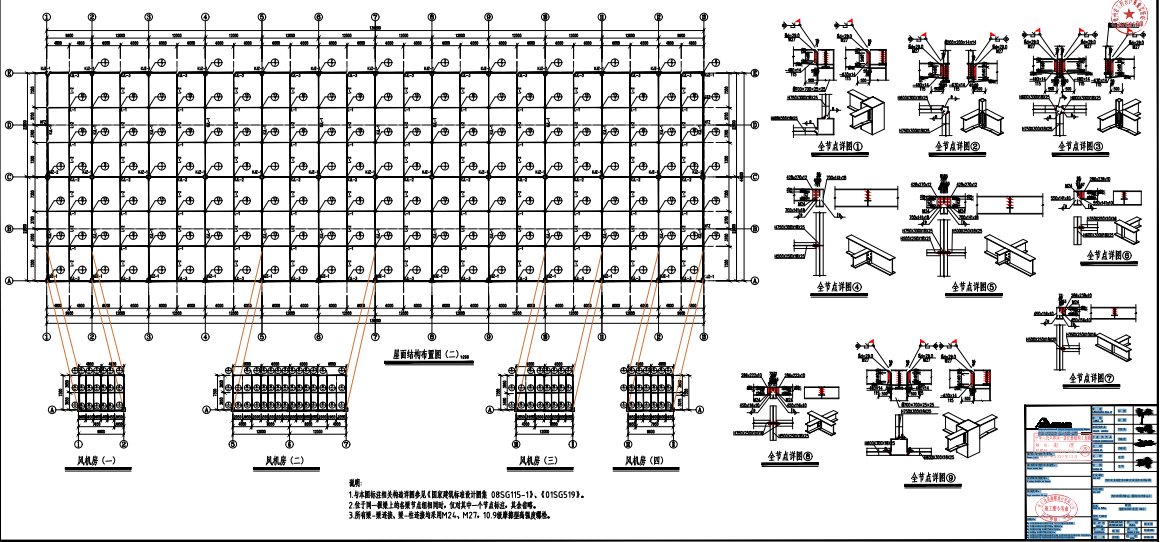

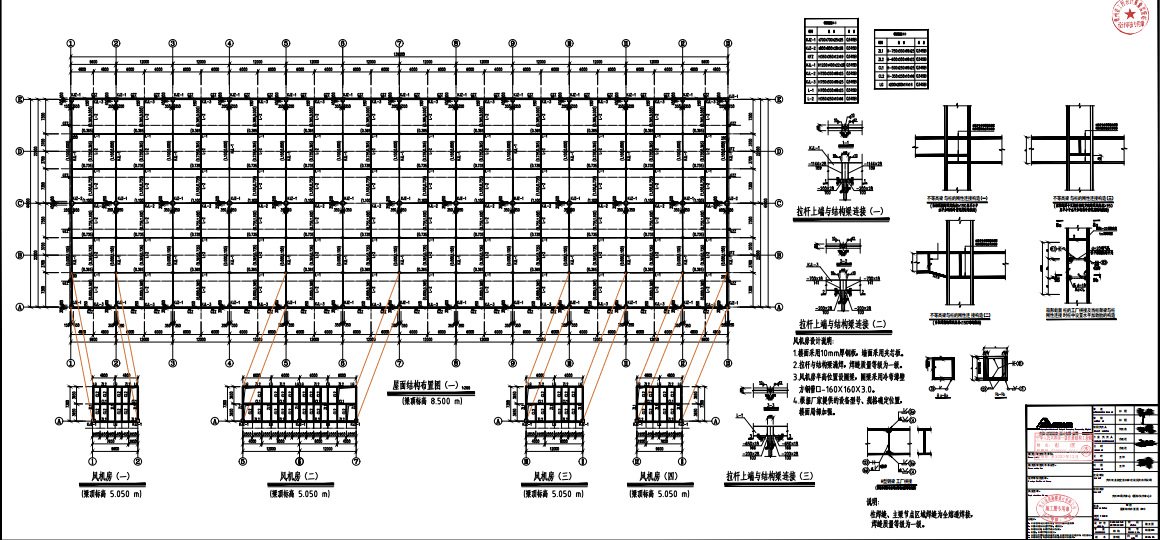

单层钢框架结构办公楼施工图包括：基础平面布置图、预埋锚栓布置图、柱脚平面布置图、屋面结构布置图、梁-柱、梁~梁连接节点大样图、轻钢雨棚结构布置图、墙架结构布置示意图、屋面檩条布置示意图、墙面檩条布置示意图、标准焊接大样图。
